16
de | Installation
3.
4.
5.
6.
7.
8.
9.
2021-11 | 01 |
Verwenden Sie eine Schraube, die für die Befestigungsoberfläche und den
Installationstyp geeignet ist. Falls für die Oberfläche erforderlich, bohren Sie ein Loch für
einen passenden Dübel. Stellen Sie sicher, dass der Dübel fest sitzt. Verwenden Sie einen
Bohrer mit entsprechendem Durchmesser.

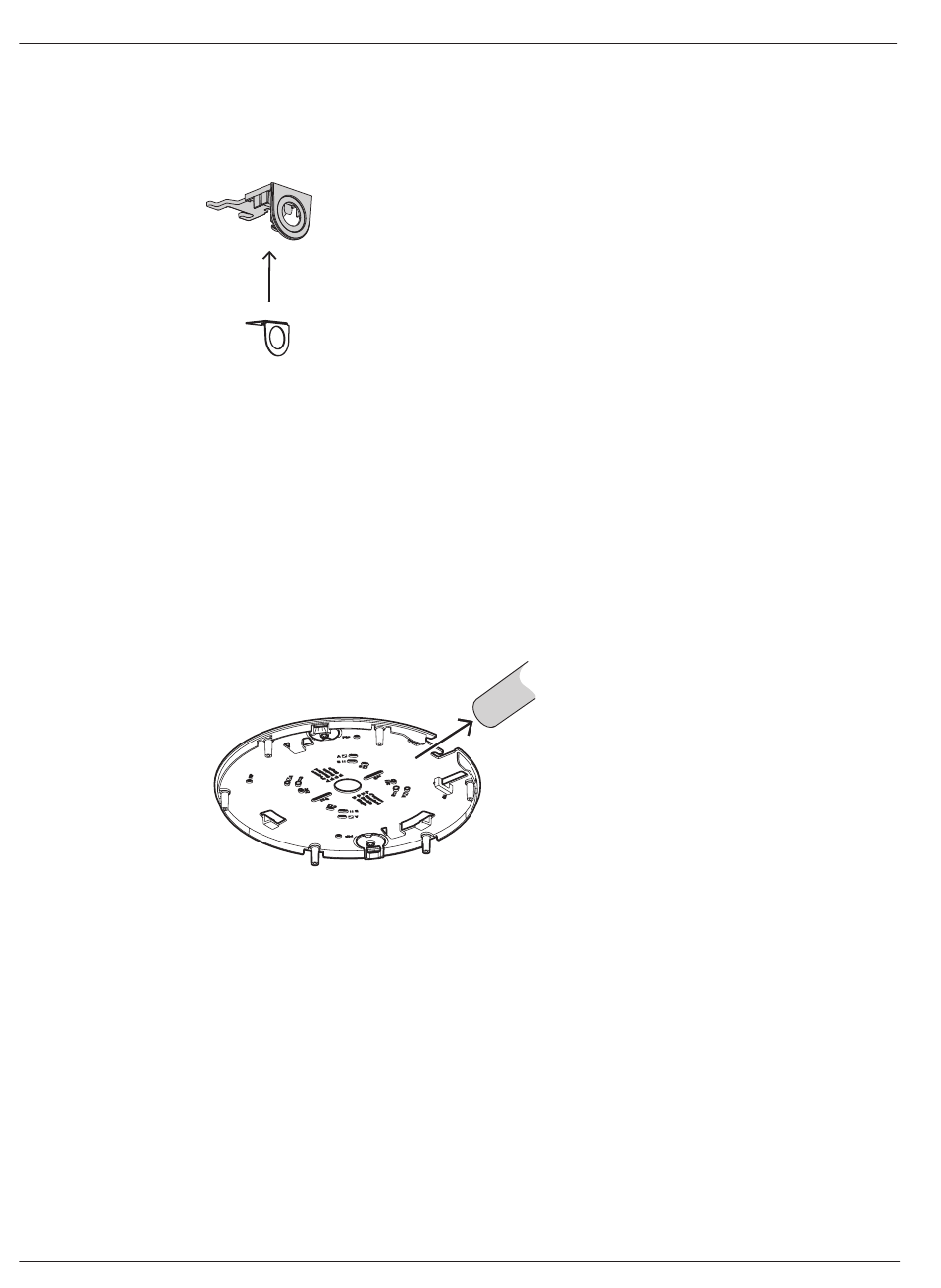

Führen Sie das Kabel durch das Loch in der Kabelzuführungsplatte.
Befestigen Sie die Kabelzuführungsplatte mit dem Adapter an der Oberfläche. Verwenden
Sie dazu eine 5–6 mm große Schraube.
Nehmen Sie die Montageplatte aus der Verpackung.
Markieren Sie die Positionen der Löcher auf der Oberfläche. Die Kabelzuführung kann nur
an einer Seite der Montageplatte montiert werden. Stellen Sie sicher, dass die Platte
entsprechend positioniert ist.
Verwenden Sie für die Standardmontage die mit B gekennzeichneten Montagelöcher auf
der Montageplatte. Verwenden Sie für eine andere Montageart, z. B. auf einem
Schaltkasten, andere Montagelöcher. Weitere Informationen finden Sie im Kapitel
Befestigen der Montageplatte, Seite 14 .
Verwenden Sie vier Schrauben, die für die Befestigungsoberfläche und den
Installationstyp geeignet sind. Falls für die Oberfläche erforderlich, bohren Sie vier
Löcher für passende Dübel. Stellen Sie sicher, dass die Dübel fest sitzen. Verwenden Sie
einen Bohrer mit entsprechendem Durchmesser für ein Loch von 5–6 mm.
Befestigen Sie die Montageplatte mit vier Schrauben an der Oberfläche.
Installationshandbuch
FLEXIDOME multi 7000i IR
Bosch Security Systems B.V.
