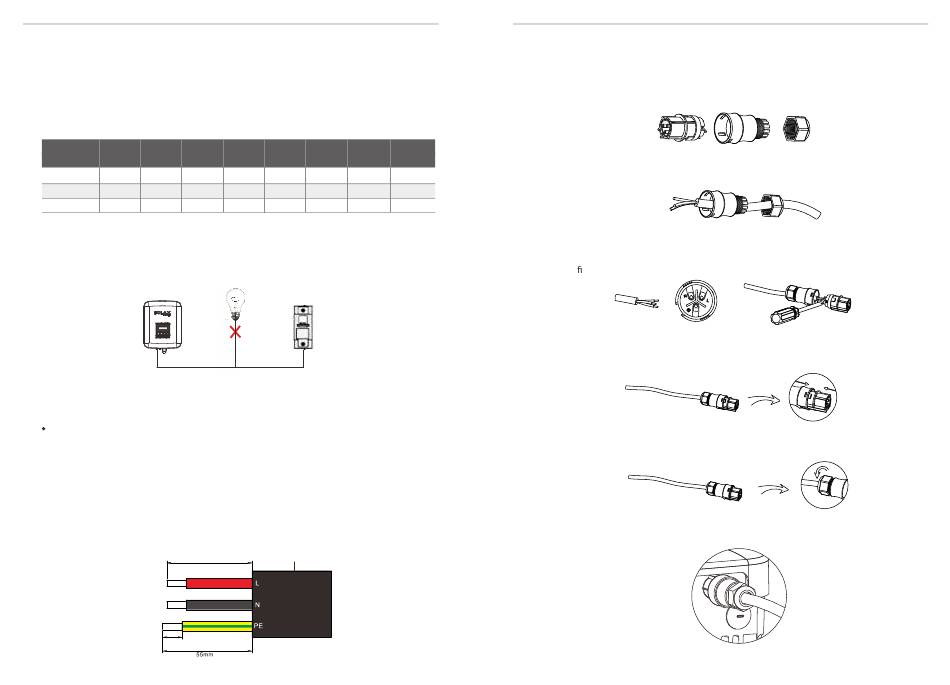

Installation
Netzanschluss
Die Umrichter der Serie X1 sind für einphasige Netze ausgelegt. Der Spannungsbereich
ist 220/230/240 V, die Frequenz beträgt 50/60 Hz. Andere technische Anforderungen
sollten mit den Anforderungen des lokalen öffentlichen Netzes übereinstimmen.
Tabelle 4 Empfohlene Kabel und Mikroschalter
X1-3.0-T-D(L) X1-3.3-T-D(L) X1-3.6-T-D(L) X1-4.2-T-D(L) X1-4.6-T-D (L)
Modell
X1-3.0-T-N(L) X1-3.3-T-N(L) X1-3.6-T-N(L) X1-4.2-T-N(L) X1-4.6-T-N(L)
L,N Kabel
4-6mm 4-6mm 4-6mm
2,5-6mm 2,5-6mm 2,5-6mm
PE-Kabel
Mikroschalter 20A 20A 20A
*Die Parameter weisen aufgrund der unterschiedlichen Umgebung und des Materials einige
Unterschiede auf. Bitte wählen Sie entsprechend den örtlichen Gegebenheiten ein geeignetes Kabel
und einen Mikroschalter.
Mikroschalter sollten zwischen Umrichter und Netz installiert werden und
Verbraucher sollten nicht direkt mit dem Umrichter verbunden werden.
X1
Falscher Anschluss zwischen Last und Umrichter
Anschlussschritte
a) Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen
Spannungsbereich (siehe technische Daten).
b) Schalten Sie den Leistungsschalter von allen Phasen ab und sichern Sie ihn gegen
Wiedereinschalten.
c) Isolieren Sie die Drähte ab:
- Isolieren Sie alle Drähte auf 52,5 mm und den PE-Draht auf 55 mm ab.
- Verwenden Sie die Crimpzange, um 6 mm der Isolierung von den Al-Drahtenden
zu lösen, wie unten dargestellt.
6mm
20
X1-5.0-T-D(L) X1-5.5K-T-D(L)
X1-5.0-T-N(L) X1-5.5K-T-N(L)
5-6mm Inverter+BMU 5-6mm 5-6mm 5-6mm
2,5-6mm 2,5-6mm 2,5-6mm 2,5-6mm
25A 25A 32A 32A
52,5mm Äußerer Mantel
d) Trennen Sie den AC-Stecker wie unten dargestellt in drei Teile.
X1-6K-T-D(L)
X1-6K-T-N(L)
e) Schieben Sie die Kabelmutter und dann die hintere Schale auf das Kabel.
5-6mm
2,5-6mm
32A
f ) Stecken Sie das ausgelöste Ende der drei Drähte in das entsprechende Loch
im Buchseneinsatz, und ziehen Sie dann jede Schraube fest (um jeden Draht
zu xieren). (Kreuzschraubendreher PH1. Drehmoment: 0,8 ± 0,1 Nm)
g) Schrauben Sie die Gewindehülse der Druckschraube fest.
h) Schrauben Sie die Druckschraube fest. (Drehmoment: 3 ± 0,3 Nm)
I) Schließen Sie den AC-Stecker an den Umrichter an.
- Halten Sie den mittleren Teil des Buchseneinsatzes fest, drehen Sie die
hintere Schale, um sie zu lösen, und nehmen Sie sie vom Buchseneinsatz ab.
- Entfernen Sie die Kabelmutter (mit Gummieinsatz) von der hinteren Schale.
