SolaX Power X1-Serie Kurzanleitung Zur Installation

Kurzanleitung zur Installation
X1 Serie 3,0 kW - 6,0 kW
I
Packlisten
X1 X1
Buchse DC-Anschluss × 2
DC-Stecker × 2
AC-Stecker × 1

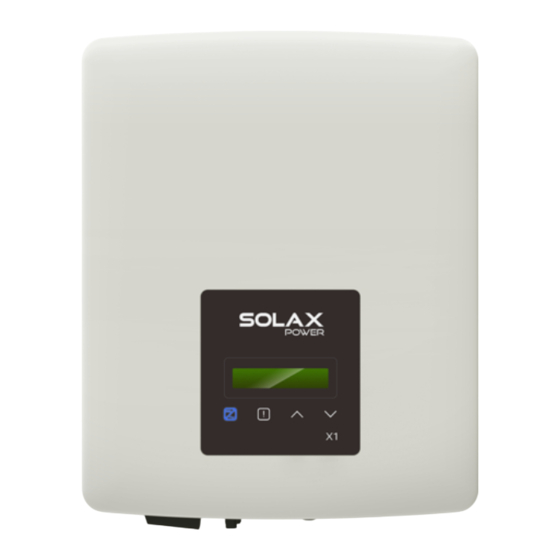

X1 Serie × 1
X1 Series User Manual
3.0kw - 6.0kw
Copyright Declaration
The copyright of this manual belongs to Solax Power Network Technology(Zhe jiang) Co,. Ltd.
Any corporation or individual should not plagiarize, partitially or fully copy (including software,etc.), and no reproduction or distribution of it in any form or by any means. All rights
Positiver DC-Stiftkontakt × 2 reserved. SolaX Power Network Technology (Zhe jiang) Co.,Ltd. reserves the right of final
Benutzerhandbuch × 1
Negativer DC-Stiftkontakt × 2
Garantiekarte × 1 Erdungsklemme × 1
Schraubenpaket:
Dehnungsrohr × 3
Dehnschraube × 3
X1 Series 3.0KW-6.0KW
Kurzanleitung zur Installation ×1
×
Taschen-WiFi × 1 (Optional)
Installation des Umrichters
II
- Schrauben Sie die Halterung an der Rückseite des Umrichters ab.
- Markieren Sie die Position (223 mm×30 mm) der drei Löcher.
Kreuzschraubendreher PH1, Drehmoment: 0,8 ± 0,1 Nm
- Ziehen Sie die Expansions- - Ziehen Sie die Dehnschrauben an
schläuche fest.
Drehmoment: 0,8 ± 0,1 Nm
III PV-Anschluss
Kabelgröße: 12 AWG
Streckenlänge:
6,0mm
12 AWG
positiver DC-
Stiftkontakt
Drehmoment: 1,2 ± 0,1 Nm
negativer DC-
Stiftkontakt
Kabel
Klemmkontakt
+
-
+
-
PV-Array
- Bohren Sie die Löcher mit einem
φ10-Bohrer.
- Tiefe: mindestens 50 mm.
- Passen Sie den Umrichter an die Halterung an.
- Schrauben Sie die Kreuzschlitzschraube auf
der rechten Seite ein.
- Verfügbaren Platz sicherstellen
Drehmoment: 0,8 ± 0,1 Nm
300mm
300mm 300mm
300mm
300mm
- Richten Sie die vier Steckerhälften aus.
Stecker
Drehmoment: 1,2 ± 0,1 Nm
Steckerbuchse
Mutter
feste Mutter
+
Hinweis!
+
PV1
-
Der PV-Anschlussmodus
wie im Diagramm
+
dargestellt ist nicht
PV2
-
-
zulässig!
Umrichter
