Levelflex FMP53 HART

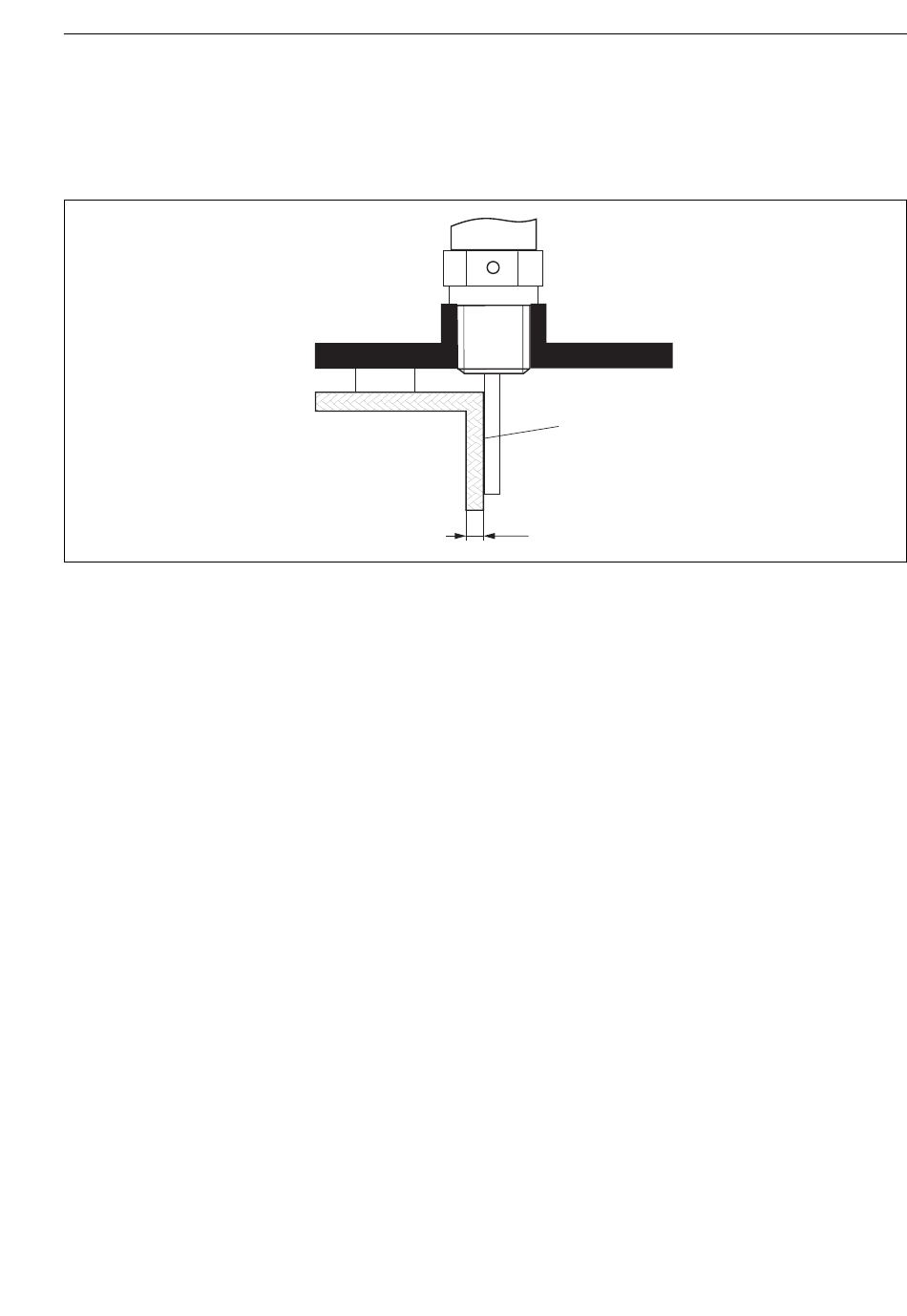

Kunststoff- und Glasbehälter: Montage der Sonde an der Außenwand
Bei Kunststoff- und Glasbehältern kann die Sonde unter bestimmten Bedingungen auch an
der Außenwand montiert werden.
1 Kunststoff- oder Glasbehälter
2 Metallplatte mit Einschraubmuffe
3 Kein Freiraum zwischen Behälterwand und Sonde!
Voraussetzungen
• Dielektrizitätskonstante des Mediums: DK > 7.
• Nicht-leitfähige Behälterwand.
• Maximale Wandstärke (a):
– Kunststoff: < 15 mm (0,6 in)
– Glas: < 10 mm (0,4 in)
• Keine metallischen Verstärkungen am Behälter.
Bei der Montage beachten:
• Die Sonde ohne Freiraum direkt an der Behälterwand montieren.
• Zum Schutz gegen Beeinflussung der Messung ein Kunststoffhalbrohr mit mindestens
200 mm (8 in) Durchmesser oder einen vergleichbaren Schutz an der Sonde anbringen.
• Bei Behälterdurchmessern unter 300 mm (12 in):
Auf der gegenüberliegenden Seite des Behälters ein Masseblech anbringen, das leitend mit
dem Prozessanschluss verbunden ist und ungefähr die Hälfte des Behälterumfangs bedeckt.
• Bei Behälterdurchmessern ab 300 mm (12 in):
Eine metallische Platte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde
am Prozessanschluss anbringen (siehe oben).
Abgleich bei Außenmontage
Bei Montage der Sonde außen an der Behälterwand ist die Ausbreitungsgeschwindigkeit des
Signals reduziert. Es gibt zwei Möglichkeiten, dies zu kompensieren.
Endress+Hauser
2
1
3
a
Montage
A0014150
