Systemintegration
40

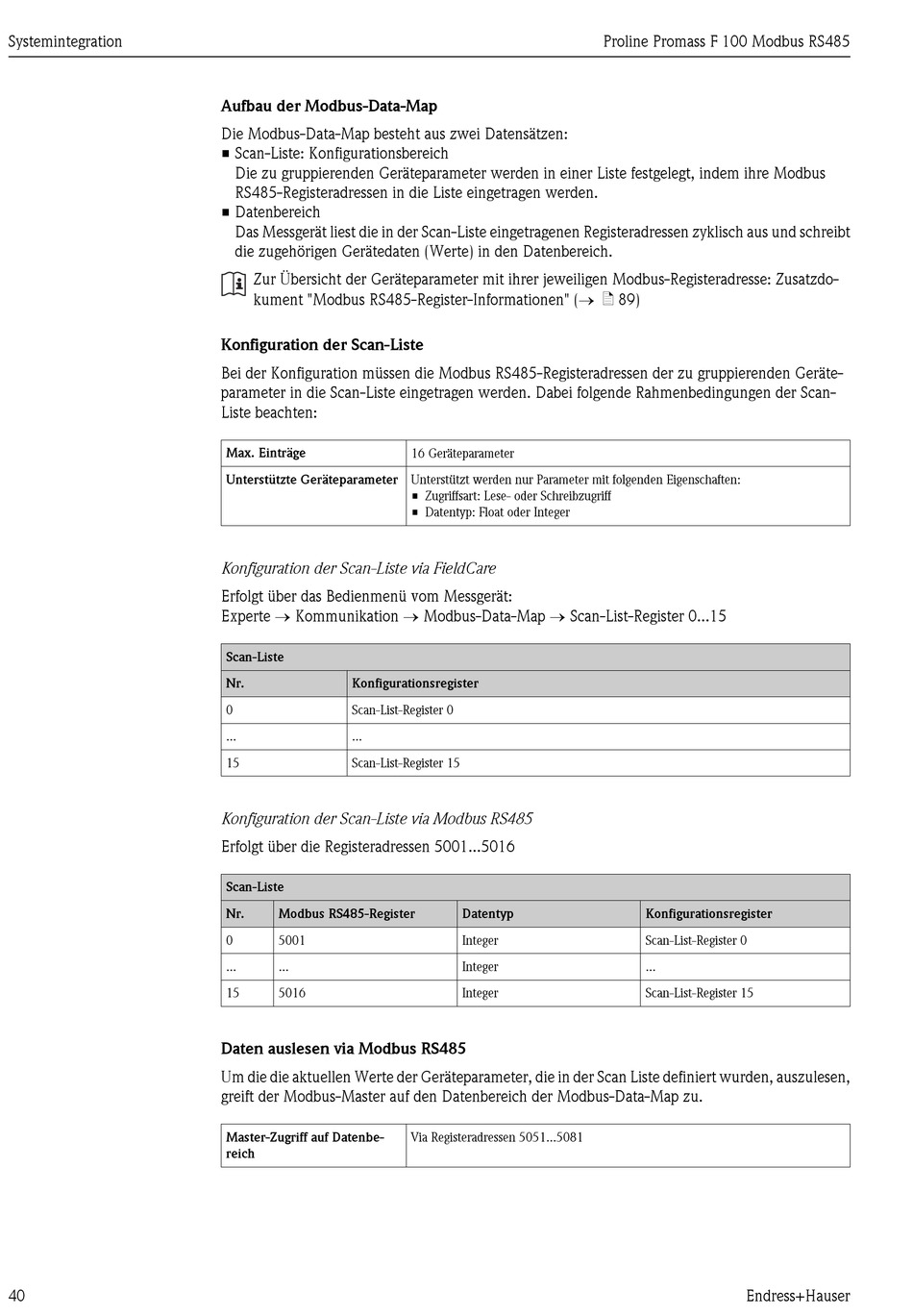

Aufbau der Modbus-Data-Map
Die Modbus-Data-Map besteht aus zwei Datensätzen:
• Scan-Liste: Konfigurationsbereich
Die zu gruppierenden Geräteparameter werden in einer Liste festgelegt, indem ihre Modbus
RS485-Registeradressen in die Liste eingetragen werden.
• Datenbereich
Das Messgerät liest die in der Scan-Liste eingetragenen Registeradressen zyklisch aus und schreibt
die zugehörigen Gerätedaten (Werte) in den Datenbereich.
Zur Übersicht der Geräteparameter mit ihrer jeweiligen Modbus-Registeradresse: Zusatzdo-
kument "Modbus RS485-Register-Informationen" (® ä 89)
Konfiguration der Scan-Liste
Bei der Konfiguration müssen die Modbus RS485-Registeradressen der zu gruppierenden Geräte-
parameter in die Scan-Liste eingetragen werden. Dabei folgende Rahmenbedingungen der Scan-
Liste beachten:
Max. Einträge
Unterstützte Geräteparameter Unterstützt werden nur Parameter mit folgenden Eigenschaften:
Konfiguration der Scan-Liste via FieldCare
Erfolgt über das Bedienmenü vom Messgerät:
Experte ® Kommunikation ® Modbus-Data-Map ® Scan-List-Register 0...15
Scan-Liste
Nr.
Konfigurationsregister
0
Scan-List-Register 0
...
...
15
Scan-List-Register 15
Konfiguration der Scan-Liste via Modbus RS485
Erfolgt über die Registeradressen 5001...5016
Scan-Liste
Nr.
Modbus RS485-Register
0
5001
...
...
15
5016
Daten auslesen via Modbus RS485
Um die die aktuellen Werte der Geräteparameter, die in der Scan Liste definiert wurden, auszulesen,
greift der Modbus-Master auf den Datenbereich der Modbus-Data-Map zu.
Master-Zugriff auf Datenbe-
reich
16 Geräteparameter
• Zugriffsart: Lese- oder Schreibzugriff
• Datentyp: Float oder Integer
Datentyp
Integer
Integer
Integer
Via Registeradressen 5051...5081
Proline Promass F 100 Modbus RS485
Konfigurationsregister
Scan-List-Register 0
...
Scan-List-Register 15
Endress+Hauser
