4. Anlage
Vordruck des Gefäßes Volumen des Druckausdehnungsgefäßes in Abhängigkeit vom Volumen der Anlage (in Litern)
0.5 bar
1 bar
1.5 bar
(1) Werkskonfiguration
24
100
125
150
4.8
6.0
7.2
(1)
10.0
12.0
8.0
13.3
16.6
20.0
C003008-B
MCR 24 MCR 24/28 MI MCR 30/35 MI MCR 34/39 MI

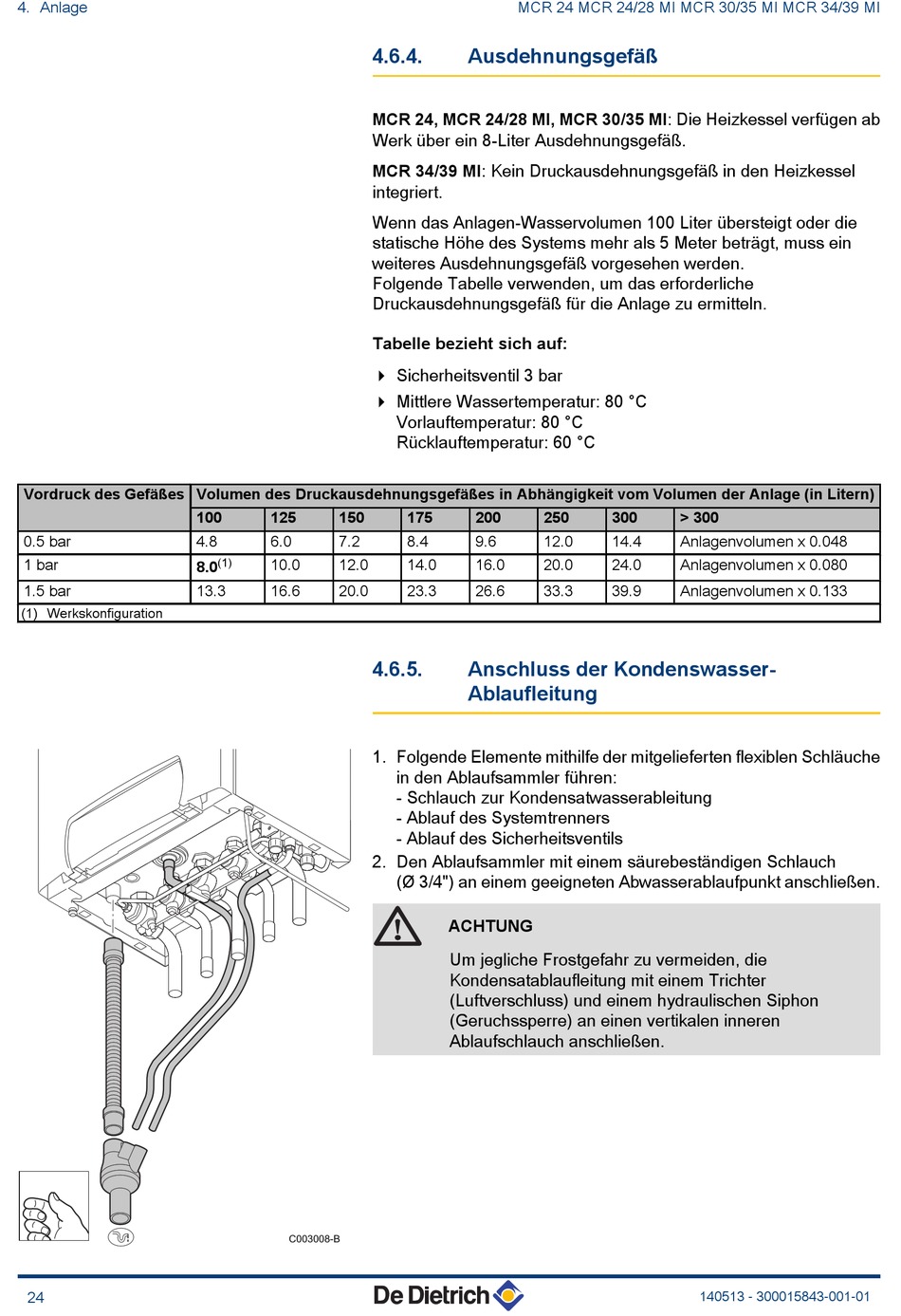

4.6.4.
Ausdehnungsgefäß
MCR 24, MCR 24/28 MI, MCR 30/35 MI: Die Heizkessel verfügen ab
Werk über ein 8-Liter Ausdehnungsgefäß.
MCR 34/39 MI: Kein Druckausdehnungsgefäß in den Heizkessel
integriert.
Wenn das Anlagen-Wasservolumen 100 Liter übersteigt oder die
statische Höhe des Systems mehr als 5 Meter beträgt, muss ein
weiteres Ausdehnungsgefäß vorgesehen werden.
Folgende Tabelle verwenden, um das erforderliche
Druckausdehnungsgefäß für die Anlage zu ermitteln.
Tabelle bezieht sich auf:
4 Sicherheitsventil 3 bar
4 Mittlere Wassertemperatur: 80 °C
Vorlauftemperatur: 80 °C
Rücklauftemperatur: 60 °C
175
200
8.4
9.6
14.0
16.0
23.3
26.6
4.6.5.
Anschluss der Kondenswasser-
Ablaufleitung
1. Folgende Elemente mithilfe der mitgelieferten flexiblen Schläuche
in den Ablaufsammler führen:
- Schlauch zur Kondensatwasserableitung
- Ablauf des Systemtrenners
- Ablauf des Sicherheitsventils
2. Den Ablaufsammler mit einem säurebeständigen Schlauch
(Ø 3/4") an einem geeigneten Abwasserablaufpunkt anschließen.
ACHTUNG
Um jegliche Frostgefahr zu vermeiden, die
Kondensatablaufleitung mit einem Trichter
(Luftverschluss) und einem hydraulischen Siphon
(Geruchssperre) an einen vertikalen inneren
Ablaufschlauch anschließen.
250
300
> 300
12.0
14.4
Anlagenvolumen x 0.048
20.0
24.0
Anlagenvolumen x 0.080
33.3
39.9
Anlagenvolumen x 0.133
140513 - 300015843-001-01
