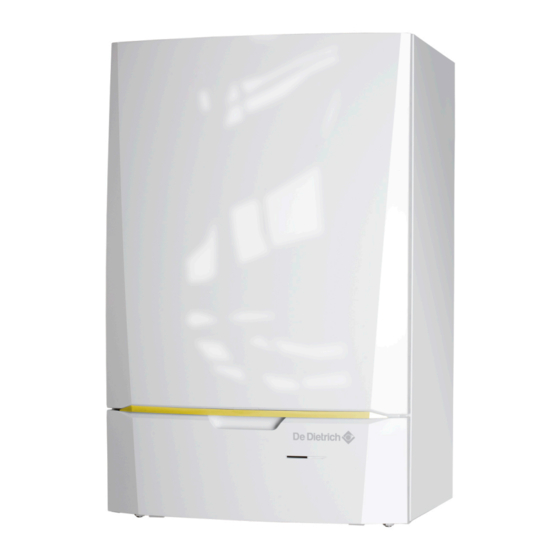

De Dietrich Innovens MCA 15 Installations- Und Wartungsanleitung

Gas-brennwert-wandkessel
Vorschau ausblenden Andere Handbücher für Innovens MCA 15:
Inhaltsverzeichnis

Werbung

Quicklinks

Innovens
Gas-Brennwert-Wandkessel
MCA 15 - MCA 25
MCA 25/28 MI
300020560-001-A
Installations- und
Wartungsanleitung
Österreich
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für De Dietrich Innovens MCA 15

Inhaltszusammenfassung für De Dietrich Innovens MCA 15

  • Seite 1 Österreich Innovens Gas-Brennwert-Wandkessel MCA 15 - MCA 25 MCA 25/28 MI Installations- und Wartungsanleitung 300020560-001-A...
  • Seite 2 : Postbus 32, NL-7300 AA Apeldoorn déclare ici que les produit(s) suivant(s) : MCA 10, 15, 25, MCA 25/28 MI commercialisé par : De Dietrich Thermique 57, rue de la Gare, F-67580 Mertzwiller répont/répondent aux directives CEE suivantes: CEE-Directive : 90/396/CEE normes appliquées:...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Einleitung ....................6 Benutzte Symbole ..........6 Abkürzungen ............6 Allgemeine Angaben ..........7 1.3.1 Pflichten des Herstellers .........7 1.3.2 Pflichten des Installateurs ........7 Zulassungen ............7 1.4.1 Zertifizierungen ............7 1.4.2 Gaskategorien ............8 1.4.3 Ergänzende Anweisungen ........8 1.4.4 Test bei Auslieferung ..........8 Sicherheitsvorschriften und Empfehlungen ..........9 Sicherheitshinweise ..........9 Empfehlungen ............9 Technische Beschreibung ...............11...
  • Seite 4 MCA 15 - MCA 25 MCA 25/28 MI Inhaltsverzeichnis Anbringung des Montagerahmens ....19 Platzierung des Heizkessels ......20 Hydraulischer Anschluss ........21 4.6.1 Spülen der Anlage ..........21 4.6.2 Hydraulischer Anschluss Heizkreis .......21 4.6.3 Trinkwasserseitige Anschlüsse ......22 4.6.4 Anschluss des Druckausdehnungsgefäßes ..22 4.6.5 Anschluss der Kondensatablaufleitung ....23 4.6.6 Befüllen des Siphons ..........24...
  • Seite 5 Kontrollpunkte vor der Inbetriebnahme ...62 5.2.1 Den Heizkessel auf seine Inbetriebnahme vorbereiten ............62 5.2.2 Gaskreis ..............63 5.2.3 Hydraulikkreis ............63 5.2.4 Elektrische Anschlüsse .........63 Inbetriebnahme des Geräts .......64 Gaseinstellungen ..........65 5.4.1 Anpassung an eine andere Gasart .......65 5.4.2 Luft-/Gasverbundregelung (Volllast) .....66 5.4.3 Luft-/Gasverbundregelung (Teillast) .....68 Überprüfungen und Einstellungen nach der...
  • Seite 6 MCA 15 - MCA 25 MCA 25/28 MI Inhaltsverzeichnis 7.4.4 Kontrolle der Zapfleistung ........110 7.4.5 Kontrolle der Dichtheit der Abgasableitung und der Luftzuleitung ............110 7.4.6 Überprüfung der Verbrennung ......111 7.4.7 Kontrolle des automatischen Entlüfters ....112 7.4.8 Kontrolle des Sicherheitsventils ......113 7.4.9 Kontrolle des Siphons .........113 7.4.10...
  • Seite 7 26/10/2009 - 300020560-001-A...

  • Seite 8: Einleitung

    1. Einleitung MCA 15 - MCA 25 MCA 25/28 MI Einleitung Benutzte Symbole In dieser Anleitung werden verschiedene Gefahrstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, jedes Problem vermeiden helfen und die korrekte Funktion des Geräts sicherstellen.

  • Seite 9: Allgemeine Angaben

    MCA 15 - MCA 25 MCA 25/28 MI 1. Einleitung Allgemeine Angaben 1.3.1. Pflichten des Herstellers Unsere Produkte werden unter Einhaltung der wesentlichen Anforderungen der verschiedenen geltenden Richtlinien hergestellt, aus diesem Grund werden sie mit dem [-Kennzeichen und sämtlichen erforderlichen Dokumenten geliefert. Technische Änderungen vorbehalten.

  • Seite 10: Gaskategorien

    1. Einleitung MCA 15 - MCA 25 MCA 25/28 MI 1.4.2. Gaskategorien Gaskategorie Gasart Anschlussdruck (mbar) Erdgas H (G20) 20 2H3P Propan (G31) Der Heizkessel ist werksseitig auf den Betrieb mit Erdgas H (G20) eingestellt. ¼ Für den Betrieb mit einer anderen Gasgruppe siehe Kapitel: "Anpassung an eine andere Gasart", Seite 65.

  • Seite 11: Sicherheitsvorschriften Und Empfehlungen

    MCA 15 - MCA 25 MCA 25/28 MI 2. Sicherheitsvorschriften und Empfehlungen Sicherheitsvorschriften und Empfehlungen Sicherheitshinweise GEFAHR Bei Gasgeruch: Keine offene Flamme verwenden, nicht rauchen, keine elektrischen Kontakte oder Schalter betätigen (Klingel, Licht, Motor, Lift usw.). Gasversorgung unterbrechen. Fenster öffnen. Suchen Sie das wahrscheinliche Leck und beheben Sie es unverzüglich.

  • Seite 12: Aufkleber Mit Anweisungen

    Lebensdauer des Heizkessels lesbar bleiben. Die Aufkleber mit den Anweisungen und Sicherheitshinweisen sofort ersetzen, wenn sie beschädigt oder unlesbar sind. Änderungen Veränderungen am Heizkessel dürfen nur nach schriftlicher Genehmigung durch De Dietrich Thermique vorgenommen werden. 26/10/2009 - 300020560-001-A...

  • Seite 13: Technische Beschreibung

    MCA 15 - MCA 25 MCA 25/28 MI 3. Technische Beschreibung Technische Beschreibung Allgemeine Beschreibung Gas-Brennwert-Wandkessel 4 Heizung mit hohem Wirkungsgrad. 4 Geringe Schadstoffemissionen. 4 Elektronisches Schaltfeld der Spitzenklasse DIEMATIC iSystem 4 Vereinfachte Installation und Anschlüsse durch mitgelieferten Montagerahmen. 4 Abgasableitung durch einen Anschluss mit Luft-/Abgasführung, Doppelrohr oder 3CE.

  • Seite 14: Funktionsprinzip

    3. Technische Beschreibung MCA 15 - MCA 25 MCA 25/28 MI Ausdehnungsgefäß Zünd- und Ionisationselektrode Luftzuführung Funktionsprinzip 3.3.1. Blockdiagramm Wärmetauscher (Heizkreis) Hydroblock Plattenwärmetauscher (Warmwasserkreis) (Nur bei Modellen mit Warmwassererwärmung) Heizungsvorlauf Warmwasseraustritt Kaltwassereintritt Rücklauf Heizkreis Umschaltventil Umwälzpumpe (Heizkreis) Ausdehnungsgefäß T001868-B 3.3.2. Umwälzpumpe Manometrische Höhe des zentralen Heizkreises 10 kW...

  • Seite 15: Wasserdurchflussmenge

    MCA 15 - MCA 25 MCA 25/28 MI 3. Technische Beschreibung 3.3.3. Wasserdurchflussmenge Die adaptive Regelung des Heizkessels begrenzt die maximale Temperaturdifferenz zwischen Heizungsvor- und Rücklauf sowie den maximalen Anstieg der Vorlauftemperatur. Auf diese Weise benötigt der Heizkessel keine minimale Wasserdurchflussmenge. Die maximale Wasserdurchflussmenge im Wärmetauscher kann bei Heizkesseln ohne Pumpe 28 l/min.

  • Seite 16: Technische Daten Der Fühler

    3. Technische Beschreibung MCA 15 - MCA 25 MCA 25/28 MI Heizkesseltyp MCA 15 MCA 25 MCA 25/28 MI Manometrische Höhe des zentralen Heizkreises (∆T mbar = 20K) Eigenschaften des Warmwasserkreises Spezifische Warmwasserdurchflussmenge ∆T Ltr/Min (60 °C) Spezifische Warmwasserdurchflussmenge ∆T Ltr/Min 13,7 (40 °C)

  • Seite 17: Installation

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Installation Vorschriften für die Installation WARNUNG Die Installation des Geräts muss durch qualifiziertes Personal gemäß den geltenden örtlichen und nationalen Gesetzen erfolgen. Liefereinheiten 4.2.1. Standardlieferung Die Lieferung enthält: 4 Heizkessel, ausgestattet mit Netzanschlusskabel 4 Montagerahmen 4 Montageschablone 4 Anschlussset...

  • Seite 18: Wahl Der Anbaustelle

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI Optionen für den Heizkessel Option für die Regelung Bezeichnung Kolli Bezeichnung Kolli Reinigungs-Set für HR44 Funk-Außenfühler AD251 Wärmetauscher Reinigungssatz für den HR45 Modul Funksteuerung für AD252 Kesselkörper Heizkessel Trinkwassererwärmer EE54 Funkfernbedienung AD253 BS60...

  • Seite 19: Aufstellung Des Geräts

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation 4.3.2. Aufstellung des Geräts 4 Vor der Montage des Heizkessels unter Berücksichtigung der Richtlinien und des Raumbedarfs des Geräts den idealen Anbringungsort bestimmen. 4 Bei der Wahl des Anbringungsorts des Heizkessels die zulässige Position der Abgasableitungsöffnungen und der Luftansaugöffnungen berücksichtigen.

  • Seite 20: Hauptabmessungen

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI 4.3.4. Hauptabmessungen 257,5 T001116-B Anschluss der Abgasableitung Ø 60 mm Anschluss der Luftzuleitung Ø 100 mm ê Ableitungsrohr des Sicherheitsventils Ø 25 mm Kondenswasserabfluss Ø 25 mm Heizkreis Rücklauf G¾" Kaltwassereintritt G½...

  • Seite 21: Anbringung Des Montagerahmens

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Anbringung des Montagerahmens Der Heizkessel wird mit einer Montageschablone geliefert. 1. Die Montageschablone mit dem Klebstreifen an der Wand befestigen. ACHTUNG Mit einer Wasserwaage sicherstellen, dass die Montage tatsächlich waagerecht erfolgt. 2.

  • Seite 22: Platzierung Des Heizkessels

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI Platzierung des Heizkessels 1. Die Schutzkappen auf den hydraulischen Ein- und Ausgängen des Heizkessels abnehmen. T001870-A 2. Eine Faserdichtung an jedem Anschluss der Armaturenplatte anbringen. T001627-A 3. Den Heizkessel über der Armaturenplatine aufsetzen, bis er in den Montagerahmen einrastet.

  • Seite 23: Hydraulischer Anschluss

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Hydraulischer Anschluss 4.6.1. Spülen der Anlage Die Installation ist nach den geltenden Vorschriften, nach den Regeln der Technik und nach den Anweisungen die sich in dieser Anleitung befinden, durchzuführen. n Installation des Heizkessels an neuen Anlagen (Anlagen, die nicht älter als 6 Monate sind) 4 Die Anlagen mit einem Universalreiniger reinigen, um Abfallreste aus der Anlage zu entfernen (Kupfer, Fasermasse,...

  • Seite 24: Trinkwasserseitige Anschlüsse

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI Der Heizkessel ist werksseitig mit einem Sicherheitsventil ausgestattet, das am linken Hydroblock montiert ist. ACHTUNG Die Anschlussleitungen müssen gemäß den geltenden Vorschriften montiert werden. T001633-B 4.6.3. Trinkwasserseitige Anschlüsse 1. Den Kaltwasserzulauf am Kaltwasseranschluss anschließen. 2.

  • Seite 25: Anschluss Der Kondensatablaufleitung

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Vordruck des Gefäßes Volumen des Druckausdehnungsgefäßes in Abhängigkeit vom Volumen der Anlage (in Litern) > 300 0.5 bar 12,0 14,4 Anlagenvolumen x 0,048 1 bar 10,0 14,0 16,0 20,0 24,0 Anlagenvolumen x 0,080 12,0 1.5 bar...

  • Seite 26: Befüllen Des Siphons

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI 4.6.6. Befüllen des Siphons 1. Siphon abmontieren. 2. Siphon mit Wasser befüllen. Er muss bis zu den Markierungen gefüllt sein. 3. Siphon wieder montieren. ACHTUNG Den Siphon vor der Inbetriebnahme des Heizkessels mit Wasser befüllen, damit sich keine Abgase im Raum ausbreiten.

  • Seite 27: Anschluss Der Abgasanlage

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Anschluss der Abgasanlage 4.8.1. Planungshinweise Lmax Lmax = L Lmax C 43x C 33x Lmax Lmax Lmax Lmax C 43x C 33x C 13x Lmax Lmax = B 23P C 93x C 33x C 93x C 43x...

  • Seite 28: Längen Der Geraden Luft-/Abgasleitungen

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI Konfiguration C Anschluss Verbrennungsluft/Abgas über konzentrische Doppelzüge im Heizungsraum, über einzügige „Flex“- Schornsteinrohre im Schornstein (Verbrennungsluft- Rückspülung im Schornstein) WARNUNG Für den Anschluss an den Heizkessel und das Terminal sind nur die Originalkomponenten zugelassen.

  • Seite 29: Montage Des Außenfühlers

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation WARNUNG Maximale Länge = Länge der geraden Luft/ Abgasleitungen + entsprechende Länge der weiteren Elemente Die Liste des Zubehörs für das Abgassystem und die entsprechenden Längen entnehmen Sie bitte der geltenden Preisliste. Montage des Außenfühlers 4.9.1.

  • Seite 30: Montage Des Außenfühlers

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI Nicht empfohlene Anbringungsorte: 4 hinter einem verdeckenden Gebäudeelement (Balkon, Dachvorsprung usw.) 4 in der Nähe einer störenden Wärmequelle (Sonne, Schornstein, Belüftungsgitter usw.) 8800N002-C 4.9.2. Montage des Außenfühlers Fühler mit den mitgelieferten Schrauben und Dübeln befestigen. Holzschraube CB Durchmesser 4 + Dübel 8800N003-B 4.10 Elektrische Anschlüsse...

  • Seite 31: Empfehlungen

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation ACHTUNG Halten Sie die angegebenen Polaritäten an den Klemmen ein: Phase (L), Nulleiter (N) und Erde *. Durchführung der 230-V-Kabel Durchführung der Fühlerkabel Netzkabel Sicherung 6,3 AT Sicherung 2 AT ACHTUNG Die folgenden Gerätekomponenten stehen unter der Spannung von 230 V:...

  • Seite 32: Position Der Leiterplatten

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI 4.10.3. Position der Leiterplatten TS + On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS + S SYST + TA - S ECS S EXT S DEP C S DEP B...

  • Seite 33: Zugang Zu Den Anschlussklemmen

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation 4.10.4. Zugang zu den Anschlussklemmen Zum Zugriff auf die Anschlussklemmen wie folgt vorgehen: 1. Die 2 Schrauben unter der Vorderabdeckung um eine Vierteldrehung losschrauben. 2. Vorderabdeckung abnehmen. C002325-C 3. Die Halteklemmen an den Seiten öffnen. 4.
  • Seite 34 4. Installation MCA 15 - MCA 25 MCA 25/28 MI 5. Die Klemme an der Vorderseite des Schaltfelds anheben. 6. Die Abdeckung des Schaltfelds anheben. C002327-B 7. Die Leiterplattenabdeckung heraus nehmen. C002330-C 26/10/2009 - 300020560-001-A...

  • Seite 35: Anschluss Eines Ungemischten Heizkreises

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation 4.10.5. Anschluss eines ungemischten Heizkreises On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS + S SYST + TA - S ECS S EXT S DEP C S DEP B...

  • Seite 36: Anschluss Eines Ungemischten Heizungskreises Und Eines Warmwasserspeichers

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI 4.10.6. Anschluss eines ungemischten Heizungskreises und eines Warmwasserspeichers On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS + S SYST + TA - S ECS S EXT S DEP C S DEP B...
  • Seite 37 MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Die Anode des Speichers anschließen. ACHTUNG Wenn der Speicher mit einer Fremdstromanode des Titan Active System® ausgestattet ist, die Anode an den Eingang anschließen (+ an die Anode, - an den Behälter). Wenn der Speicher nicht mit einer Fremdstromanode ausgestattet ist, den Simulationsstecker anschließen (geliefert...

  • Seite 38: Anschluss Der Beiden Kreise Und Eines Warmwasserspeichers Vor Der Hydraulischen Weiche

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI 4.10.7. Anschluss der beiden Kreise und eines Warmwasserspeichers vor der hydraulischen Weiche TS + On/off Tout Tdhw 0-10V S AMB C S AMB B S AMB A 4 3 2 1 2 1 TS + S SYST + TA - S ECS...
  • Seite 39 MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Einen Sicherheitstemperaturbegrenzer anschließen, wenn es sich beim ungemischten Heizkreis um eine Fußbodenheizung handelt. Die Brücke entfernen. Die Leitungen des Sicherheitstemperaturbegrenzers am Stecker anschließen. Anschluss eines zusätzlichen Kreises an die Option AD249.

  • Seite 40: Anschluss Der Beiden Kreise Und Eines Warmwasserspeichers Nach Der Hydraulischen Entkopplung

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI 4.10.8. Anschluss der beiden Kreise und eines Warmwasserspeichers nach der hydraulischen Entkopplung TS + On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS + S SYST + TA - S ECS...
  • Seite 41 MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Die Heizungs-Umwälzpumpe anschließen (Kreis A). Wenn eine Fußbodenheizung angeschlossen ist, nach der Heizungs-Umwälzpumpe einen Sicherheitstemperaturbegrenzer installieren. Der Sicherheitstemperaturbegrenzer schaltet bei Überhitzung die Heizungs-Umwälzpumpe ab. Die Anode des Speichers anschließen. ACHTUNG Wenn der Speicher mit einer Fremdstromanode des Titan Active System®...

  • Seite 42: Anschluss Eines Pufferspeichers

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI 4.10.9. Anschluss eines Pufferspeichers n Pufferspeicher QUADRO DU In diesem Installationsbeispiel besitzt der Pufferspeicher (Typ QUADRO DU) auch eine Warmwasserzone. Der Heizkessel schaltet sich systematisch ein, um die Warmwasserzone des Pufferspeichers zu erhalten oder um den unabhängigen Speicher auf der Solltemperatur zu halten.
  • Seite 43 MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Den Fühler des Pufferspeichers anschließen (Kolli AD250). Pufferspeicher. Solarkollektorfühler. Solarstation an die Sonnenkollektoren anschließen. An die Klemmleiste nichts anschließen. Für diesen Anlagentyp vorzunehmende Einstellungen Parameter Zugang Vorzunehmende Siehe Kapitel Einstellungen ¼...

  • Seite 44: Pufferspeicher Ps Und Ww-Speicher Angeschlossen An Den Heizkessel

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI n Pufferspeicher PS und WW-Speicher angeschlossen an den Heizkessel Der Heizkessel schaltet sich nur ein, wenn der Pufferspeicher nicht warm genug ist, um die Beladung des Trinkwasserspeichers zu garantieren. On/off 0-10V S AMB C S AMB B...

  • Seite 45: Pufferspeicher Ps Und Ww-Speicher Angeschlossen An Den Pufferspeicher

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Die Anode des Speichers anschließen. Wenn der Speicher nicht mit einer Fremdstromanode ausgestattet ist, den Simulationsstecker anschließen (geliefert mit dem WWE-Fühler - Kolli AD212). An die Klemmleiste nichts anschließen. An die Klemmleiste nichts anschließen. Für diesen Anlagentyp vorzunehmende Einstellungen Parameter Zugang Vorzunehmende...
  • Seite 46 4. Installation MCA 15 - MCA 25 MCA 25/28 MI On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS + S SYST + TA - S ECS S EXT S DEP C S DEP B C002369-F An die Klemmleiste nichts anschließen.

  • Seite 47: Anschluss Eines Schwimmbades

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Für diesen Anlagentyp vorzunehmende Einstellungen Parameter Zugang Vorzunehmende Siehe Kapitel Einstellungen ¼ "Die Parameter des erweiterten Modus "Fachmann"-Ebene ANLAGE ERWEITERT Menü #SYSTEM anzeigen", Seite 69 ¼ "Die installationsspezifischen Parameter "Fachmann"-Ebene E.SYST PUF.SPEI+WWE Menü...

  • Seite 48: Steuerung Des Schwimmbadkreises

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI Zwangsausschaltung der Schwimmbadbeheizung Wenn der Parameter E.TEL: auf 0/1 B steht, wird das Schwimmbad nicht wieder aufgewärmt, wenn der Kontakt offen ist (Werkeinstellung), nur der Frostschutz wird weiterhin garantiert. Die Funktion des Kontakts bleibt durch den Parameter KT.TEL einstellbar.

  • Seite 49: Zeitprogramm Der Pumpe Des Sekundärkreislaufs

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Das Schwimmbad kann auch an Kreis C angeschlossen werden, indem die Option AD249 hinzugefügt wird: Die Anschlüsse an den mit C bezeichneten Klemmleisten vornehmen. Die Parameter des Kreises C einstellen. n Zeitprogramm der Pumpe des Sekundärkreislaufs Die Sekundärpumpe arbeitet während der Tagesbetriebsabschnitte von Programm B sowohl im Sommer- als auch im Winterbetrieb.

  • Seite 50: Anschluss Des Zubehörs

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI An die Klemmleiste nichts anschließen. Möglichkeit zum Anschließen des elektrischen Speichers (mit AD249 Zubehör) Oder an E Ausgang Kreis A - Möglichkeit zum Anschließen des elektrischen Speichers (Oder an Z) Versorgung des Steuerrelais für den Elektro-Heizstab Die Anode des Speichers anschließen.
  • Seite 51 MCA 15 - MCA 25 MCA 25/28 MI 4. Installation TS + On/off 0-10V S AMB C S AMB B S AMB A Tout Tdhw 4 3 2 1 2 1 TS + S SYST + TA - S ECS S EXT S DEP C S DEP B MODE...

  • Seite 52: Kaskadenschaltung

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI 4.10.13. Kaskadenschaltung n Warmwassererwärmer nach der hydraulischen Weiche C002435-C Führungskessel Folgekessel 2 Folgekessel 3 WWE-Ladepumpe WWE-Fühler anschließen (Kolli AD212) BUS-Kabel Hydraulische Weiche Vorlauffühler der Kaskade Den Fühler an Klemme E.SYST des Führungskessels anschließen.
  • Seite 53 MCA 15 - MCA 25 MCA 25/28 MI 4. Installation Für diesen Anlagentyp vorzunehmende Einstellungen: Folgekessel Parameter Zugang Vorzunehmende Siehe Kapitel Einstellungen ¼ "Die Parameter des erweiterten "Fachmann"-Ebene ANLAGE ERWEITERT Menü #SYSTEM Modus anzeigen", Seite 69 ¼ "Das Netz konfigurieren", Seite 96 "Fachmann"-Ebene KASKADE Menü...
  • Seite 54 4. Installation MCA 15 - MCA 25 MCA 25/28 MI Für diesen Anlagentyp vorzunehmende Einstellungen: Folgekessel Parameter Zugang Vorzunehmende Siehe Kapitel Einstellungen ¼ "Die Parameter des erweiterten "Fachmann"-Ebene ANLAGE ERWEITERT Menü #SYSTEM Modus anzeigen", Seite 69 ¼ "Das Netz konfigurieren", Seite 96 "Fachmann"-Ebene KASKADE Menü...

  • Seite 55: 4.11 Elektrischer Schaltplan

    MCA 15 - MCA 25 MCA 25/28 MI 4. Installation 4.11 Elektrischer Schaltplan 3 2 1 2 3 4 1 1 2 3 1 2 3 3 4 5 6 7 8 9 1 0 2 3 4 5 GN/YW 3 1 2 1 2 4 5 X117...

  • Seite 56: 4.12 Befüllung Der Anlage

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI Versorgung Leiterplatte des Schaltfelds Schalter Ein /Aus Zündtrafo Zündelektroden Gasventil PUMP A Elektronische Regelung der Kesselpumpe Sicherheitstemperaturbegrenzer Gebläse Durchflussmesser Rücklauffühler Vorlauffühler Druckfühler Speicherung der Parameter der Leiterplatten PCU und Modulationssignal der Kesselpumpe PUMP Umschaltventil 4.12 Befüllung der Anlage...
  • Seite 57 - Einen oder mehrere Filter montieren. - Anlage vollständig reinigen, um alle Verunreinigungen und Ablagerungen im Heizkreis zu entfernen. Dazu ist ein hoher und geregelter Durchfluss erforderlich. - Heizkessel reinigen (Verschmutzung, Ablagerungen, Kalk usw.). De Dietrich Thermique empfiehlt folgende Produkte: Hersteller Produkt Funktion Fernox Restorer Universalreiniger für vorhandene...

  • Seite 58: Befüllung Der Anlage

    4. Installation MCA 15 - MCA 25 MCA 25/28 MI 4.12.2. Befüllung der Anlage ACHTUNG Vor der Befüllung die Ventile sämtlicher Heizkörper der Anlage öffnen. T000181-B 1. Kaltwasser-Eingang- und Heizungsvorlaufhähne öffnen. T001620-A 2. Hähne des Systemtrenners öffnen (Beim Befüllen kann die Luft das System durch den automatischen Entlüfter verlassen).

  • Seite 59: Inbetriebnahme

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Inbetriebnahme Schaltfeld 5.1.1. Beschreibung der Tasten AUTO Einstelltaste für die Temperaturen (Heizung, WWE, Schwimmbad) Betriebsartauswahltaste Taste für WW-Abweichung Taste zum Zugriff auf die Fachleuten vorbehaltenen Parameter Tasten, deren Funktion von vorherigen Auswahlen abhängt Dreh-Einstellknopf: Drehknopf drehen, um durch die Menüs zu blättern...

  • Seite 60: Beschreibung Des Displays

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI 5.1.2. Beschreibung des Displays n Tastenfunktionen Zugang zu den verschiedenen Menüs > Ermöglicht den Zugriff auf die Einstellungen der Heizkreise Ermöglicht den Zugriff auf die Einstellungen des Warmwasserkreises < AUTO Das Symbol wird angezeigt, wenn ein Hilfetext verfügbar Zum Anzeigen der Kurve des ausgewählten Parameters Zurücksetzen aller Zeitprogramme...

  • Seite 61: Betriebsmodi

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme n Betriebsmodi Sommerbetrieb: Die Heizung wird abgeschaltet. Die Warmwassererwärmung wird weiterhin sichergestellt WINTER-Modus: Heizung und Trinkwassererwärmung funktionieren < AUTO Betrieb im Automatikmodus je nach Zeitprogramm AUTO Tagbetrieb: Das Symbol wird angezeigt, wenn eine TAG- Abweichung (Komfortprogramm) aktiviert ist Blinkendes Symbol: Vorübergehende Abweichung Dauernd angezeigtes Symbol: Permanente...

  • Seite 62: Warmwasser-Abweichung

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI n Warmwasser-Abweichung Wenn die WWE-Abweichung aktiviert ist, wird ein Balken angezeigt: Blinkender Balken: Vorübergehende Abweichung Feststehender Balken: Permanente Abweichung < AUTO n Andere Informationen Das Symbol wird angezeigt, wenn die Warmwasserproduktion läuft Ventilanzeige: Das Symbol wird angezeigt, wenn ein Dreiwegemischer angeschlossen ist...

  • Seite 63: Navigation In Den Menüs

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme 5.1.3. Navigation in den Menüs 1. Zur Auswahl des gewünschten Niveaus den Drehknopf drehen. 2. Zum Aufrufen des Menüs den Drehknopf drücken. #WAHL ZEITPROG. Zur Rückkehr zur vorherigen Anzeige die Taste j drücken. #ZEIT PROGRAMM <...

  • Seite 64: Kontrollpunkte Vor Der Inbetriebnahme

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI Kontrollpunkte vor der Inbetriebnahme 5.2.1. Den Heizkessel auf seine Inbetriebnahme vorbereiten WARNUNG Den Heizkessel nicht in Betrieb stellen wenn die angebotene Gasart nicht übereinstimmt mit den zugelassenen Gasarten. Vorgehensweise zur Vorbereitung des Heizkessels auf die Inbetriebnahme: 4 Überprüfen, ob die gelieferte Gasart den Daten auf dem Typenschild des Heizkessels entspricht.

  • Seite 65: Gaskreis

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme 5.2.2. Gaskreis WARNUNG Stellen Sie sicher, dass der Kessel spannungslos ist. 1. Der Gashaupthahn öffnen. 2. Die beiden Schrauben unter der vorderen Verkleidung um eine Vierteldrehung lösen und die Verkleidung abnehmen. 3.

  • Seite 66: Inbetriebnahme Des Geräts

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI Inbetriebnahme des Geräts 1. Das Gehäuse der Steuerung wieder nach oben kippen und mit den Klemmen an den Seiten befestigen. 2. Der Gashaupthahn öffnen. 3. Den Gashahn des Heizkessels öffnen. 4.

  • Seite 67: Gaseinstellungen

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Gaseinstellungen 5.4.1. Anpassung an eine andere Gasart WARNUNG Die folgenden Vorgänge dürfen nur durch qualifiziertes Fachpersonal erfolgen. Der Heizkessel ist werksseitig auf den Betrieb mit Erdgas H (G20) eingestellt. Für den Betrieb mit einer anderen Gasgruppe die folgenden Vorgänge ausführen: 4 Überprüfen, ob der Durchlassdurchmesser des Drosselkörpers für den Heizkessel und die Gasart geeignet ist.

  • Seite 68: Luft-/Gasverbundregelung (Volllast)

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI 5.4.2. Luft-/Gasverbundregelung (Volllast) WARNUNG 1. Den Verschluss des Abgasmesspunkts abschrauben. 2. Verbrennungsgasanalysegerät anschließen. WARNUNG Darauf achten, die Öffnung um den Fühler herum während der Messung gut abzudichten. T001581-A 3. Ausgehend von der Anfangsanzeige die Taste - drücken. Das Menü...
  • Seite 69 MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme -Sollwerte für Gas H (G20) bei Volllast Heizkesseltyp Kontrollwert Durchgangsdurchmesser der Drosselkörper MCA 15 5,2 ± 1,0 8,8 ± 0,5 3,70 MCA 25 5,2 ± 1,0 8,8 ± 0,5 4,95 MCA 25/28 MI 5,2 ±...

  • Seite 70: Luft-/Gasverbundregelung (Teillast)

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI 5.4.3. Luft-/Gasverbundregelung (Teillast) WARNUNG 1. Den Verschluss des Abgasmesspunkts abschrauben. 2. Verbrennungsgasanalysegerät anschließen. WARNUNG Darauf achten, die Öffnung um den Fühler herum während der Messung gut abzudichten. T001579-B 3. Den Drehknopf drehen, bis PMIN angezeigt wird. Teillast ist OFF =>...

  • Seite 71: Überprüfungen Und Einstellungen Nach Der Inbetriebnahme

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Wenn die Messwerte außerhalb der Grenzen der Sollwerte liegen: 1. Einstellschraube B an der Gasarmatur drehen, um das Luft-Gas- Verhältnis zu ändern: Durch Drehen nach rechts wird die Gaszufuhr erhöht. 2.

  • Seite 72: Die Installationsspezifischen Parameter Einstellen

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI Menü #ZUORDNUNG Parameter Einstellbereich Beschreibung Werkseinstellung Kunden-Einstellung Anzeige der Parameter einer klassischen Installation KLASSIK ANLAGE KLASSIK Anzeige aller Parameter ERWEITERT Egal, welche Tasten betätigt werden, die Regelung schaltet nach 30 Minuten wieder in den Modus KLASSIK. 5.5.2.
  • Seite 73 MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Menü #ZUORDNUNG Parameter Einstellbereich Beschreibung Werkseinstellung Kunden- Einstellung Verwendung als ungemischter Heizkreis (1)(2) DIREKT DIREKT KREIS A: Verwendung als unabhängiger programmierbarer PROGRAM. Ausgang Gibt den Betrieb von Kreis A im Sommer trotz der H.TEMP manuellen oder automatischen Sommerunterbrechung frei...
  • Seite 74 5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI Menü #ZUORDNUNG Parameter Einstellbereich Beschreibung Werkseinstellung Kunden- Einstellung Verwendung als Trinkwasserzirkulationspumpe (1)(3) CIRC.WWE CIRC.WWE S.AUX: Verwendung als unabhängiger programmierbarer PROGRAM. Ausgang Ausgang ZUSATZ P. wird aktiviert, wenn im PUMPE PRIM. Sekundärkreis eine Heizanforderung vorliegt Ausgang ZUSATZ P.
  • Seite 75 MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Einfluss der Einstellung des Parameters KT.TEL auf den Kontakt E.TEL KT.TEL E.TEL: Kontakt E.TEL geschlossen Kontakt E.TEL geöffnet FROSTSCH Der Frostschutzmodus ist in allen Kreisen des Der am Heizkessel ausgewählte Modus ist aktiv. Heizkessels aktiv.

  • Seite 76: Benennung Der Kreise Und Generatoren

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI 5.5.3. Benennung der Kreise und Generatoren n Benennung der Generatoren 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Taste - drücken. 3. Das Menü #EINSTELLUNGEN auswählen. TEMP. AUSSEN 1.4°...
  • Seite 77 MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme 7. Um den Namen zu bestätigen, den Drehknopf drücken und dann etwas gegen den Uhrzeigersinn drehen. Wenn das Symbol U erscheint, den Drehknopf drücken. Der Name ist bestätigt. Wenn der Name 7 Zeichen lang ist, wird er automatisch bestätigt, indem das letzte Zeichen bestätigt wird.

  • Seite 78: Benennung Der Heizkreise

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI n Benennung der Heizkreise 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und d drücken. TEMP. AUSSEN 1.4° TEMP. WWE 32.9° TEMP. VORLAUF B 18.0°...

  • Seite 79: Benennung Des Warmwasserkreises

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme n Benennung des Warmwasserkreises 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und r drücken. TEMP. AUSSEN 1.4° TEMP. WWE 32.9° TEMP. VORLAUF B 18.0°...

  • Seite 80: Benennung Des Zusatzkreises

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI n Benennung des Zusatzkreises 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und r drücken. TEMP. AUSSEN 1.4° TEMP. WWE 32.9° TEMP. VORLAUF B 18.0°...

  • Seite 81: Einstellen Der Heizkurve

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme 5.5.4. Einstellen der Heizkurve Wenn ein Außenfühler angeschlossen ist, kann die Heizkurve angepasst werden. 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und d drücken. TEMP.

  • Seite 82: Heizkurve Ohne Mtpk

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI 5. Um den Wert direkt zu ändern, den Drehknopf drehen. Um den Wert bei gleichzeitiger Anzeige der Kurve zu ändern, die Taste f drücken. STEILHEIT B Steilheit der Heizkurve des Kreises B <...

  • Seite 83: Abschlussarbeiten

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Maximale Kreis Vorlauftemperatur C° Wassertemperatur des Kreises bei einer Außentemperatur von 0 °C Sollwert TAG des Kreises Außentemperatur, bei der die Maximaltemperatur des Kreises erreicht wird Wert der Steilheit des Heizungskreises Dieser Wert entspricht dem Parameter STEILHEIT ¼...

  • Seite 84: Anzeige Der Gemessenen Werte

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI Anzeige der gemessenen Werte Die verschiedenen Messwerte des Geräts werden nach einem Druck auf Taste > angezeigt. SONNTAG 11:45 < AUTO C002219-D-02 Parameter Beschreibung Einheit Außentemperatur °C TEMP. AUSSEN Raumtemperatur von Kreis A °C TEMP.

  • Seite 85: Änderung Der Einstellungen

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Änderung der Einstellungen Das Schaltfeld des Heizkessels ist für die häufigsten Heizungsanlagen eingestellt. Mit diesen Einstellungen arbeiten praktisch alle Heizungsanlagen korrekt. Der Benutzer oder der Installateur kann die Parameter gemäß den eigenen Wünschen optimieren.

  • Seite 86: Kalibrieren Der Fühler

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI 5.7.2. Kalibrieren der Fühler n Allen Kreisen gemeinsame Parameter 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Taste - drücken. 3. Das Menü #EINSTELLUNGEN auswählen. TEMP. AUSSEN 1.4° TEMP.

  • Seite 87: Parameter Für Kreis A/B/C Auswählen

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme n Parameter für Kreis A/B/C auswählen 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und d drücken. 3. Das Menü #KREIS A, #KREIS B oder #KREIS C auswählen. TEMP.
  • Seite 88 5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI Menü #KREIS B Parameter Einstellbereich Beschreibung Werkseinstellung Kunden- Einstellung Kalibrierung des Raumfühlers von Kreis B: Raumtemperatur von KALIBR. RAUM B Dient zur Steuerung einer Raum- Kreis B Temperaturverschiebung Diese Einstellung 2 Stunden nach dem Einschalten vornehmen, wenn die Raumtemperatur sich stabilisiert hat VERSCHI.RAUM B -5.0 bis +5.0 °C Verschiebung der Raumtemperatur von...

  • Seite 89: Einstellungen „Fachmann

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme 5.7.3. Einstellungen „Fachmann“ n Allen Kreisen gemeinsame Parameter 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Taste - drücken. 3. Das Menü #EINSTELLUNGEN auswählen. TEMP. AUSSEN 1.4° TEMP. WWE 32.9°...
  • Seite 90 5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI Menü #EINSTELLUNGEN Parameter Einstellbereich Beschreibung Werkseinstellung Kunden- Einstellung 20-100 % Maximaldrehzahl der Pumpe Je nach Gerät: Siehe MAX.P.GESCHWIN nachstehende Tabelle. 20-100 % Mindestdrehzahl der Pumpe Je nach Gerät: Siehe MIN.P.GESCHWIN nachstehende Tabelle.
  • Seite 91 MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Menü #EINSTELLUNGEN Parameter Einstellbereich Beschreibung Werkseinstellung Kunden- Einstellung 20 bis 50 °C Temperatur am Ende der 20 °C ESTR STOP TEMP. Estrichtrocknung 0 bis 99 TAGE ESTRICHTROCKN. Es wird eine verringerte ABSEN.
  • Seite 92 5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI Eingesetzte Gasart Parameter Einheit MCA 15 MCA 25 H-Gas (G20) U/min 1800 1800 MIN.GEBLA. U/min 4500 5600 MAX.GEBLA.HEIZ MAX.GEBLA.WWE U/min 4500 5600 U/min 3700 3000 START.VENT Propan (G31) U/min 2200 1800 MIN.GEBLA.
  • Seite 93 MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Menü #KREIS A Parameter Einstellbereich Beschreibung Werkseinstellung Kunden- Einstellung 0 (10 Stunden) bis 10 Merkmale des Gebäude- 3 (22 Uhr) BAU TRAEGHEIT (50 Stunden) Trägheitsfaktors: 0 bei einem Gebäude mit geringer thermischer Trägheit.
  • Seite 94 5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI n Parameter für den Warmwasserkreis 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Gleichzeitig die Tasten - und r drücken. 3. Das Menü #KREIS WWE auswählen. TEMP. AUSSEN 1.4°...
  • Seite 95 MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme n T.MAX KREIS... WARNUNG Bei einer Fußbodenheizung die Werkseinstellung (50 °C) nicht ändern. Bei der Installation sind die geltenden gesetzlichen Vorschriften einzuhalten. 4 Im Fall eines ungemischten Kreises einen Sicherheitstemperaturbegrenzer an Kontakt BL anschließen. 4 Im Fall eines Dreiwegemischer-Kreises (B oder C) einen Sicherheitstemperaturbegrenzer an Kontakt TS anschließen.
  • Seite 96 5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI Beispiel ESTR STOP TEMP.: 47 °C START TROCKN.TEMP: 20 °C TAGE ESTRICHTROCKN. Normale Regelung (Ende der Trocknung) Solltemperatur für Heizung (°C) Täglich um Mitternacht (00:00): der Sollwert (START TROCKN.TEMP) wird neu berechnet und die Zahl der verbliebenden Tage (TAGE ESTRICHTROCKN.) wird 00:00 00:00...

  • Seite 97: Funktion 0

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme n Funktion 0-10 V Diese Funktion dient zur Steuerung des Heizkessels über ein externes System mit einem an den 0-10 V-Eingang angeschlossenen Ausgang 0-10 V. Dieser Steuerbefehl erteilt dem Kessel einen Temperatursollwert.

  • Seite 98: Das Netz Konfigurieren

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI 5.7.4. Das Netz konfigurieren 1. Taste > drücken. SONNTAG 11:45 < AUTO C002219-D-02 2. Taste - drücken. 3. Das Menü #NETZ aufrufen. TEMP. AUSSEN 1.4° TEMP. WWE 32.9° Drehknopf drehen, um durch die Menüs zu blättern TEMP.

  • Seite 99: Werkseinstellung Kunden-Einstellung

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme Menü #NETZ Parameter Einstellbereich Beschreibung Werkseinstellung Kunden- Einstellung Spezifisches Menü (Nicht aktiv) 3WM IOBL Spezifisches Menü: InOne-Szenarios SCENARIO InOne konfigurieren, die von der SCU- Leiterplatte gesteuert werden (Siehe nächstes Kapitel: "Die Szenarios konfigurieren") Spezifisches Menü: Siehe unten ENTFERNE GERÄT...

  • Seite 100: Die Geräte In Kaskadenschaltung Anschließen

    5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI n Die Geräte in Kaskadenschaltung anschließen Im Fall einer Kaskadenschaltung können Generatoren und/oder VM als Folge-Generator konfiguriert werden. Wie folgt vorgehen: 1. KASKADE auf EIN stellen, indem der Drehknopf gedrückt und dann gedreht und zur Bestätigung erneut gedrückt wird.
  • Seite 101 MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme 7. ANZAHL NETZELEMENT wählen. Auf dieser Seite werden die vom System erkannten Elemente des Netzes angezeigt. Auf j drücken, um zur vorherigen Liste zurückzukehren. ANZAHL NETZELEMENT GENE: 2, 5, VM: 29, <...
  • Seite 102 5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI n Die Szenarios konfigurieren Über den Datenbus kann ein Szenario gewählt und verschiedenen IOBL-Aktoren zugewiesen werden. Wie folgt vorgehen: 1. Im Menü #NETZ die Option SCENARIO InOne wählen. STUFEN SPERRE 3WM IOBL SCENARIO InOne ENTFERNE GERAT...

  • Seite 103: Löschen Eines Peripheriegeräts

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme n Löschen eines Peripheriegeräts Zum Löschen eines Peripheriegeräts wie folgt vorgehen: 1. Im Menü #NETZ die Option ENTFERNE GERÄT wählen. TEMPO. INTER. ALLURE 3WM IOBL SCENARIO InOne ENTFERNE GERAT < AUTO "...
  • Seite 104 5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI n Den Heizkessel von einem IOBL Szenario-Schalter aus bedienen Der Heizkessel kann von einem Szenario-Schalter aus bedient werden (der Heizkessel wird dann als Folgekessel betrachtet). Wie folgt vorgehen: 1. Die Abdeckung des IOBL Szenario-Schalters entfernen, um an die LEARN-Taste zu gelangen.
  • Seite 105 MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme 3. Die Anzeige durch Drücken des Drehknopfs auf JA stellen und zum Bestätigen den Drehknopf drücken. LEARN ? Ein Gerat versucht sich zu verbinden, wollen Sie ihn erlauben ? < AUTO "...
  • Seite 106 5. Inbetriebnahme MCA 15 - MCA 25 MCA 25/28 MI n Löschen eines Szenarios mit dem IOBL Szenario- Schalter Mit dem IOBL Szenario-Schalter kann ein Szenario gelöscht werden. Wie folgt vorgehen: 1. Die Taste LEARN des Szenario-Schalters drücken, und dann die Taste, mit der das zu löschende Szenario angesteuert wird.

  • Seite 107: Rücksetzen Auf Die Werkeinstellungen

    MCA 15 - MCA 25 MCA 25/28 MI 5. Inbetriebnahme 5.7.5. Rücksetzen auf die Werkeinstellungen Zum Reinitialisieren des Geräts wie folgt vorgehen: 1. Die Tasten C, > und j4 Sekunden lang gleichzeitig gedrückt 4" halten. Das Menü #RESET wird angezeigt. SONNTAG 11:45 MODE <...

  • Seite 108: Ausschalten Des Geräts

    6. Ausschalten des Geräts MCA 15 - MCA 25 MCA 25/28 MI Ausschalten des Geräts Ausschalten der Anlage ACHTUNG Den Heizkessel nicht ausschalten. Wenn das Zentralheizungssystem während eines längeren Zeitraums nicht benutzt wird, wird empfohlen, die Betriebsart FERIEN zu aktiveren. Frostschutzfunktion Wenn die Heizwassertemperatur im Heizkessel zu stark absinkt, wird das integrierte Heizkessel-Schutzsystem wirksam.

  • Seite 109: Überprüfung Und Wartung

    MCA 15 - MCA 25 MCA 25/28 MI 7. Überprüfung und Wartung Überprüfung und Wartung Allgemeine Hinweise WARNUNG Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Eine jährliche Inspektion ist vorgeschrieben. Es dürfen nur Originalersatzteile verwendet werden. 4 Eine Reinigung durchführen mindestens einmal jährlich, oder häufiger, je nach im Land geltenden Gesetzen.

  • Seite 110: Kundenspezifische Anpassung Der Wartung

    7. Überprüfung und Wartung MCA 15 - MCA 25 MCA 25/28 MI Menü EMISSION MESSUNG Generator Verfügbare Funktion Beschreibung Angezeigte Werte Name des Generators OFF Normalbetrieb °C TEMP.KESSEL µA I-STROM U/Minuten GEBLAESE °C RUCKLAUF TEMP Betrieb mit minimaler Leistung °C PMIN TEMP.KESSEL µA...

  • Seite 111: Anschrift Und Telefonnummer Des Installateurs

    MCA 15 - MCA 25 MCA 25/28 MI 7. Überprüfung und Wartung 7.3.2. Anschrift und Telefonnummer des Installateurs Damit die Telefonnummer des Installateurs angezeigt wird, sobald eine Wartung erforderlich ist, wie folgt vorgehen: 1. 10 Sekunden lang die Taste - drücken. 2.

  • Seite 112: Kontrolle Des Druckausdehnungsgefäßes

    7. Überprüfung und Wartung MCA 15 - MCA 25 MCA 25/28 MI 7.4.2. Kontrolle des Druckausdehnungsgefäßes Das Druckausdehnungsgefäß kontrollieren und ggf. ersetzen. 7.4.3. Kontrolle des Ionisationsstroms ¼ Siehe Kapitel: "Anzeige der gemessenen Werte", Seite 82 7.4.4. Kontrolle der Zapfleistung Wenn die Zapfleistung merklich verringert ist (Temperatur zu niedrig und/oder Durchflussmenge unter 6,2 l/min), den Plattenwärmetauscher (Warmwasserseite) und den Wasserfilter reinigen.

  • Seite 113: Überprüfung Der Verbrennung

    MCA 15 - MCA 25 MCA 25/28 MI 7. Überprüfung und Wartung 7.4.6. Überprüfung der Verbrennung Die Kontrolle erfolgt durch Messung des O -Prozentsatzes in der Abgasableitung. Dazu wie folgt vorgehen: 1. Den Verschluss des Abgasmesspunkts abschrauben. 2. Verbrennungsgasanalysegerät anschließen. ACHTUNG Darauf achten, die Öffnung um den Fühler herum während der Messung gut abzudichten.

  • Seite 114: Kontrolle Des Automatischen Entlüfters

    7. Überprüfung und Wartung MCA 15 - MCA 25 MCA 25/28 MI 7.4.7. Kontrolle des automatischen Entlüfters 1. Heizkessel spannungsfrei schalten. 2. Gashahn des Heizkessels schließen. 3. Hauptgashahn der Gaszuleitung schließen. 4. Die beiden Schrauben unter der vorderen Verkleidung um eine Vierteldrehung lösen und die Verkleidung abnehmen.

  • Seite 115: Kontrolle Des Sicherheitsventils

    MCA 15 - MCA 25 MCA 25/28 MI 7. Überprüfung und Wartung 7.4.8. Kontrolle des Sicherheitsventils 1. Den Ablaufsammler unter dem Heizkessel lösen. 2. Überprüfen, ob am Ende des Ablaufschlauchs des Sicherheitsventils Wasser vorhanden ist. 3. Im Fall eines Lecks das Sicherheitsventil auswechseln. 7.4.9.

  • Seite 116: Kontrolle Des Brenners Und Reinigung Des Wärmetauschers

    7. Überprüfung und Wartung MCA 15 - MCA 25 MCA 25/28 MI 7.4.10. Kontrolle des Brenners und Reinigung des Wärmetauschers ACHTUNG Bei den Kontroll- und Wartungsarbeiten immer alle Dichtungen der abmontierten Teile auswechseln. 1. Die Luftzufuhrleitung des Venturis lösen. 2. Den oberen Anschluss der Gasarmatur abschrauben. 3.

  • Seite 117: Spezifische Wartungsarbeiten

    MCA 15 - MCA 25 MCA 25/28 MI 7. Überprüfung und Wartung Spezifische Wartungsarbeiten Wenn die Standard - Kontroll- und Wartungsmaßnahmen gezeigt haben, dass zusätzliche Wartungsarbeiten notwendig sind, je nach Art der Arbeiten wie folgt vorgehen: 7.5.1. Austausch der Zünd- Ionisationselektrode Die Zünd- Ionisationselektrode in den folgenden Fällen auswechseln: 4 Ionisationsstrom <3 µA.

  • Seite 118: Reinigung Des Plattenwärmetauschers

    7. Überprüfung und Wartung MCA 15 - MCA 25 MCA 25/28 MI n Reinigung des Plattenwärmetauschers Wenn die Entkalkung des Plattenwärmetauschers erforderlich ist, wie folgt vorgehen: 1. Hauptwasserhahn schließen. 2. Heizkessel entleeren. 3. Den Ablaufschlauch über der Wassersperre demontieren. 4. Die Wassersperre entfernen. 5.

  • Seite 119: Reinigung Des Trinkwasserfilters

    MCA 15 - MCA 25 MCA 25/28 MI 7. Überprüfung und Wartung n Reinigung des Trinkwasserfilters Wenn die Reinigung oder der Austausch des Wasserfilters erforderlich ist, wie folgt vorgehen: 1. Hauptwasserhahn schließen. 2. Heizkessel entleeren. 3. Den Ablaufschlauch über der Wassersperre demontieren. 4.

  • Seite 120: Auswechseln Der Rückschlagklappe

    7. Überprüfung und Wartung MCA 15 - MCA 25 MCA 25/28 MI 7.5.3. Auswechseln der Rückschlagklappe Die Rückschlagklappe auswechseln, wenn sie defekt ist oder wenn der Wartungssatz eine solche enthält. Dazu wie folgt vorgehen: 1. Die Luftzufuhrleitung des Venturis lösen. 2.

  • Seite 121: Montage Des Heizkessels

    MCA 15 - MCA 25 MCA 25/28 MI 7. Überprüfung und Wartung 7.5.4. Montage des Heizkessels 1. Bei der Montage alle Komponenten in der umgekehrten Reihenfolge wieder anbringen. ACHTUNG Bei den Kontroll- und Wartungsarbeiten immer alle Dichtungen der abmontierten Teile auswechseln. 2.

  • Seite 122: Bei Störungen

    8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Bei Störungen Meldungen (Code des Typs Bxx oder Mxx) Im Fall einer Störung zeigt das Schaltfeld eine Meldung mit seinem Code an. 1. Notieren Sie den angezeigten Code. Der Code ist für die korrekte und schnelle Diagnose der Störungsart und für eine eventuelle technische Unterstützung wichtig.
  • Seite 123 MCA 15 - MCA 25 MCA 25/28 MI 8. Bei Störungen Meldungen Code Beschreibung Überprüfung/Lösung Eingang BL an der Klemmleiste von Der an Eingang BL angeschlossene Kontakt ist offen BL EINGANG Leiterplatte PCU ist offen OFFEN Kontakt an Eingang BL überprüfen Parameterfehler Parameter BL EINGANG überprüfen Falscher Anschluss...

  • Seite 124: Code Beschreibung

    8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Meldungen Code Beschreibung Überprüfung/Lösung Ein Entlüftungszyklus des Einschalten des Heizkessels ENTLUFTUNG Heizkessels läuft 3 Minuten warten Die Trocknung des Fußbodenestrichs Eine Trocknung des Fußbodenestrichs findet statt. Die EST.AUF B XX ist aktiv Heizung der nicht betroffenen Kreise ist unterbrochen.

  • Seite 125: Fehler (Code Des Typs Lxx Oder Dxx)

    MCA 15 - MCA 25 MCA 25/28 MI 8. Bei Störungen Fehler (Code des Typs Lxx oder Dxx) Bei Betriebsstörungen blinkt das Schaltfeld und eine Fehlermeldung mit seinem Code sind angezeigt. 1. Notieren Sie den angezeigten Code. Der Code ist für die korrekte und schnelle Diagnose der Störungsart und für eine eventuelle technische Unterstützung SONNTAG 11:45 wichtig.
  • Seite 126 8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Fehler Code Ursache Beschreibung Überprüfung/Lösung Störung Der Stromkreis des Heizkessel- Falscher Anschluss DEF.VORLAUFF. Vorlauffühlers ist unterbrochen Verdrahtung zwischen Leiterplatte PCU und Fühler überprüfen Sicherstellen, dass der Leiterplatte SU korrekt installiert ist Überprüfen, ob der Fühler korrekt montiert Fühlerfehler Ohm-Wert des Fühlers überprüfen...
  • Seite 127 MCA 15 - MCA 25 MCA 25/28 MI 8. Bei Störungen Fehler Code Ursache Beschreibung Überprüfung/Lösung Störung Der Rücklauf-Temperaturfühler ist Falscher Anschluss RUCKLAUF F.DEF kurzgeschlossen Verdrahtung zwischen Leiterplatte PCU und Fühler überprüfen Sicherstellen, dass der Leiterplatte SU korrekt installiert ist Überprüfen, ob der Fühler korrekt montiert Fühlerfehler Ohm-Wert des Fühlers überprüfen...
  • Seite 128 8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Fehler Code Ursache Beschreibung Überprüfung/Lösung Störung Rücklauftemperatur zu hoch Falscher Anschluss STB RUCKLAUF Verdrahtung zwischen Leiterplatte PCU und Fühler überprüfen Sicherstellen, dass der Leiterplatte SU korrekt installiert ist Überprüfen, ob der Fühler korrekt montiert Fühlerfehler Ohm-Wert des Fühlers überprüfen Fühler ggf.
  • Seite 129 MCA 15 - MCA 25 MCA 25/28 MI 8. Bei Störungen Fehler Code Ursache Beschreibung Überprüfung/Lösung Störung Maximaltemperatur des Falscher Anschluss STB OFFEN Heizkessels überschritten Verdrahtung zwischen PCU-Leiterplatte (Thermostat Maximum STB) und STB überprüfen Sicherstellen, dass der Leiterplatte SU korrekt installiert ist Elektrische Unterbrechungsfreiheit des STB überprüfen Überprüfen, ob der STB korrekt montiert...
  • Seite 130 8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Fehler Code Ursache Beschreibung Überprüfung/Lösung Störung Erkennung von Fremdlicht Vorhandensein eines Ionisationsstroms FEHL. G-VENTIL überprüfen, obwohl keine Flamme vorhanden sein soll Zündtrafo defekt Zünd- Ionisationselektrode überprüfen Gasarmatur defekt Gasarmatur überprüfen und ggf. ersetzen Der Brenner glüht noch: CO -Konzentration zu hoch...
  • Seite 131 MCA 15 - MCA 25 MCA 25/28 MI 8. Bei Störungen Fehler Code Ursache Beschreibung Überprüfung/Lösung Störung Unterbrechung der Falscher Anschluss PCU-D4 KOM.DEF Datenübertragung zwischen den Verdrahtung zwischen Leiterplätten PCU Leiterplatten PCU und SCU und SCU überprüfen Eine AUTOM. ERKENNUNG im Menü KONFIGURATION machen SCU-Leiterplatte nicht angeschlossen oder defekt...
  • Seite 132 8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Fehler Code Ursache Beschreibung Überprüfung/Lösung Störung Fehler am Außenfühler Falscher Anschluss AUSS.F.DEFEKT Bemerkungen: Überprüfen, ob der Fühler angeschlossen Der Sollwert des Heizkessels ist ¼ Siehe Kapitel: "Löschen der ist: gleich T.
  • Seite 133 MCA 15 - MCA 25 MCA 25/28 MI 8. Bei Störungen Fehler Code Ursache Beschreibung Überprüfung/Lösung Störung Fehler des Pufferspeicherfühlers Falscher Anschluss PUFFER F.DEF Bemerkung: Überprüfen, ob der Fühler angeschlossen Das Erwärmen des Pufferspeichers ¼ Siehe Kapitel: "Löschen der ist: ist nicht mehr gewährleistet.
  • Seite 134 8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Fehler Code Ursache Beschreibung Überprüfung/Lösung Störung Unterbrechung der Das Modul 3WM wird nicht mit Strom versorgt DEF.3WM.C.IOBL Datenübertragung zwischen der Überprüfen, ob das Modul 3WM mit Strom Leiterplatte SCU und dem Modul versorgt wird (Grüne LED leuchtet) Das Modul 3WM und die Leiterplatte SCU sind nicht an derselben Phase angeschlossen...

  • Seite 135: Löschen Der Fühler Aus Dem Speicher Der Leiterplatte Scu

    MCA 15 - MCA 25 MCA 25/28 MI 8. Bei Störungen 8.3.1. Löschen der Fühler aus dem Speicher der Leiterplatte SCU Die Konfiguration der Fühler wird von der Leiterplatte SCU gespeichert. Wenn ein Fühlerfehler auftritt, während der entsprechende Fühler gar nicht angeschlossen ist oder absichtlich ausgebaut wurde, muss der Fühler aus dem Speicher der Leiterplatte SCU gelöscht werden.

  • Seite 136: Fehlerübersicht

    8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Fehlerübersicht Über das Menü #FEHLER HISTORIE können die letzten 10 Fehler abgerufen werden, die vom Schaltfeld angezeigt wurden. 1. 10 Sekunden lang die Taste - drücken. 2. Das Menü #FEHLER HISTORIE auswählen. SONNTAG 11:45 Drehknopf drehen, um durch die Menüs zu blättern TEMP.: 68°...

  • Seite 137: Kontrolle Der Parameter Und Der Eingänge / Ausgänge (Testmodus)

    MCA 15 - MCA 25 MCA 25/28 MI 8. Bei Störungen Kontrolle der Parameter und der Eingänge / Ausgänge (Testmodus) Mit den folgenden Menüs den Ursprung einer Störung lokalisieren. 1. 10 Sekunden lang die Taste - drücken. 2. Die folgenden Parameter kontrollieren: SONNTAG 11:45 Drehknopf drehen, um durch die Menüs zu blättern TEMP.: 68°...
  • Seite 138 8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Menü #PARAMETER Parameter Beschreibung Wassertemperatur im Unterteil des WW-Speichers TEMP.WWE UNTEN Wassertemperatur im zweiten WW-Speicher (angeschlossen an Kreis A) TEMP. WWE A Wassertemperatur im zweiten WW-Speicher, der am AUX-Kreis angeschlossen ist T.SPEICHER AUX Position des Fühler-Temperatureinstellknopfs von Raumfühler A DREHKNOPF A...
  • Seite 139 MCA 15 - MCA 25 MCA 25/28 MI 8. Bei Störungen Menü #EING. TEST Parameter Status Beschreibung Vorhandensein einer Fernbedienung C FERNB. C: Fehlen einer Fernbedienung C ID-Nummer des IOBL Heizkesselmoduls ID MC IOBL IOBL Version der Leiterplatte SCU IOBL.VERSION Kalibrieren der Uhr KALIBR.

  • Seite 140: Regelungssequenz Status Unterstatus Betrieb

    8. Bei Störungen MCA 15 - MCA 25 MCA 25/28 MI Regelungssequenz Status Unterstatus Betrieb 3 / 4 Brenner eingeschaltet und freie Modulierung auf Heizkesselsollwert Brenner eingeschaltet und freie Modulierung auf beschränkten Sollwert, entspricht einer Rücklauftemperatur von +30 °C Brenner eingeschaltet und freie Modulierung auf Heizkesselsollwert, jedoch verflanscht auf dem Schaltfeld ¼...

  • Seite 141: Ersatzteile

    MCA 15 - MCA 25 MCA 25/28 MI 9. Ersatzteile Ersatzteile Allgemeine Angaben Bei Bestellung der Ersatzteile, ist es unbedingt nötig die Artikel- Nummer des gewünschten Ersatzteils anzugeben. Ersatzteile Referenz der Ersatzteilliste: 300020560-002-A 9.2.1. Verkleidung 1001 1002 T001941-A 26/10/2009 - 300020560-001-A...

  • Seite 142: Wärmetauscher Und Brenner

    9. Ersatzteile MCA 15 - MCA 25 MCA 25/28 MI 9.2.2. Wärmetauscher und Brenner 2026 2028 2025 2029 2019 2016 2018 2013 2012 2014 2015 2017 2024 2011 2034 2050 2015 2033 2001 2022 2021 2023 2011 2005 2034 2020 2005 2006 2032...

  • Seite 143: Gebläse

    MCA 15 - MCA 25 MCA 25/28 MI 9. Ersatzteile 9.2.3. Gebläse 3005 3003 3004 3007 3002 3011 3012 3008 3009 3001 3008 3006 3010 T001943-A 26/10/2009 - 300020560-001-A...

  • Seite 144: Schaltfeld

    9. Ersatzteile MCA 15 - MCA 25 MCA 25/28 MI 9.2.4. Schaltfeld 4022 4019 4022 4021 4018 4023 4017 4024 4008 4016 4027 4015 4007 4008 4028 4006 4009 4005 4002 4011 4001 4010 4014 4004 4012 4025 4003 4026 T001944-A 26/10/2009 - 300020560-001-A...

  • Seite 145: Anschlussverrohrung (Mca 15 - Mca 25)

    MCA 15 - MCA 25 MCA 25/28 MI 9. Ersatzteile 9.2.5. Anschlussverrohrung (MCA 15 - MCA 25) 5046 5041 5038 5044 5043 5037 5050 5049 5038 5048 5047 5042 5045 5039 5045 5056 5055 5012 5013 5013 5012 5033 5017 5017 5010 5006...

  • Seite 146: Anschlussverrohrung (Mca 25/28 Mi)

    9. Ersatzteile MCA 15 - MCA 25 MCA 25/28 MI 9.2.6. Anschlussverrohrung (MCA 25/28 MI) 5046 5041 5039 5038 5044 5043 5037 5050 5049 5048 5038 5040 5045 5042 5047 5056 5055 5012 5013 5013 5012 5018 5017 5006 5055 5010 5016 5023...

  • Seite 147: Ersatzteilliste

    MCA 15 - MCA 25 MCA 25/28 MI 9. Ersatzteile 9.2.7. Ersatzteilliste Kennziffern Artikel Bezeichnung Verkleidung 1001 S100938 Vorderabdeckung 1002 S100940 Schaltfeldklappe Wärmetauscher und Brenner 2001 S100893 Kesselkörper - 28 kW 2002 S100894 Kondensatsammelbehälter - 253 mm 2003 S100812 Heizungspumpe UPERO 15-60 2004 S100905 Siphon...

  • Seite 148: Anschlussverrohrung

    9. Ersatzteile MCA 15 - MCA 25 MCA 25/28 MI Kennziffern Artikel Bezeichnung 3004 S100881 Dichtung 83 mm mit Klappe 28 kW 3005 S100882 Zündelektroden 3006 S100910 Gaszuleitungsrohr 3007 S100911 Schalldämpfer 3008 S56155 Dichtung - Ø 23,8x17,2x2 mm (20 Stück) 3009 S101256 Drosselscheibe Gas H - 3.7 mm (MCA 15)
  • Seite 149 MCA 15 - MCA 25 MCA 25/28 MI 9. Ersatzteile Kennziffern Artikel Bezeichnung 5004 S100822 Hydroblock rechts + Aktuator + Druckfühler 5006 S100828 Hydroblock links 5007 S100824 Filtergehäuse 5008 S100829 Sicherheitsventil 5009 S100819 Fühler (MCA 25/28 MI) 5010 S100821 Drucksensor 5011 S100815 O-Ring 76x4 (5 Stück)
  • Seite 150 9. Ersatzteile MCA 15 - MCA 25 MCA 25/28 MI 26/10/2009 - 300020560-001-A...
  • Seite 152 Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. 26/10/2009 DE DIETRICH THERMIQUE 57, rue de la Gare F- 67580 MERTZWILLER - BP 30...

Diese Anleitung auch für:

Innovens mca 25Innovens mca 28 miInnovens mca 25 mi

Inhaltsverzeichnis
