Produktübersicht

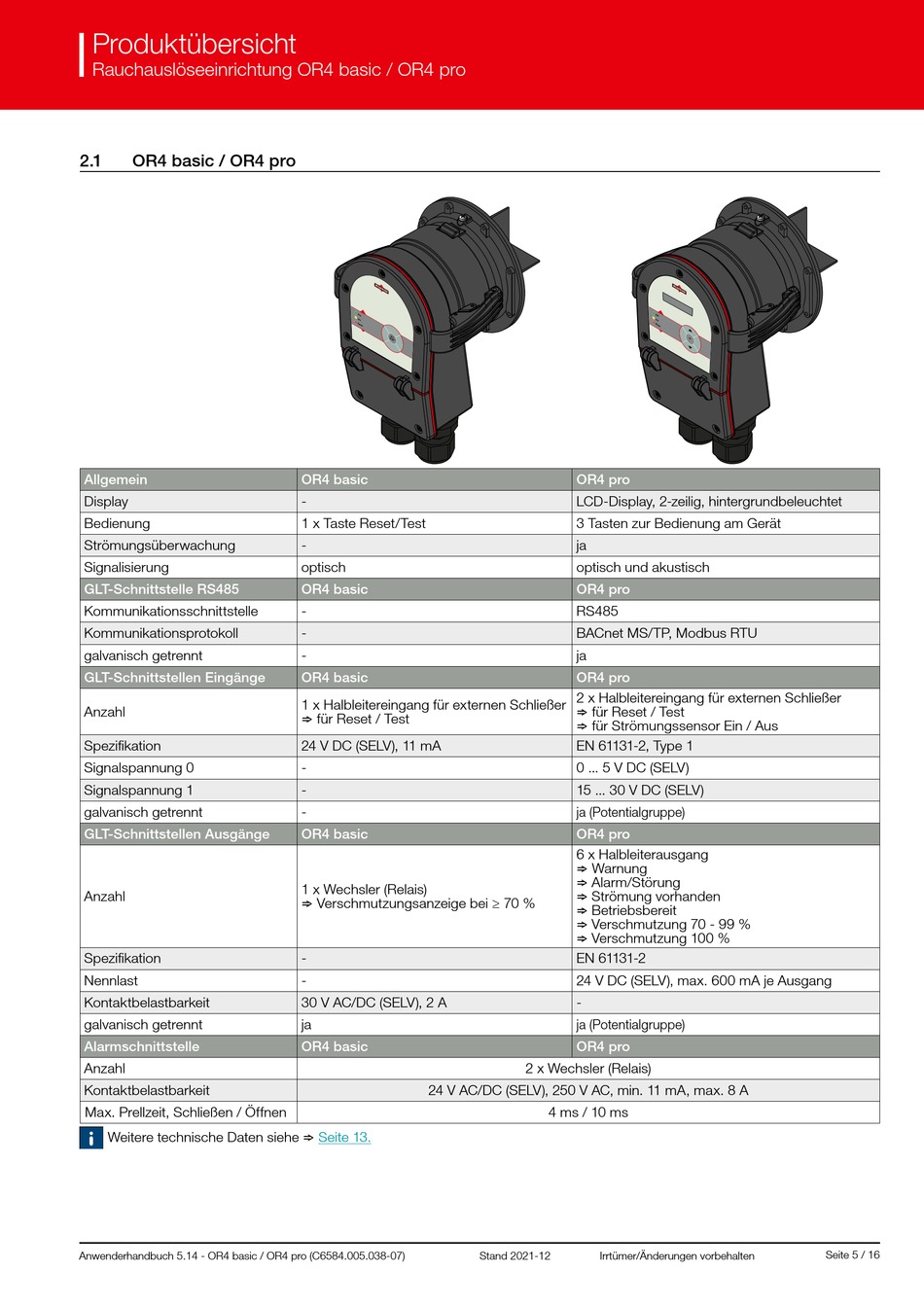

Rauchauslöseeinrichtung OR4 basic / OR4 pro
2.1

OR4 basic / OR4 pro

Allgemein
Display
Bedienung
Strömungsüberwachung
Signalisierung
GLT-Schnittstelle RS485
Kommunikationsschnittstelle
Kommunikationsprotokoll
galvanisch getrennt
GLT-Schnittstellen Eingänge
Anzahl
Spezifikation
Signalspannung 0
Signalspannung 1
galvanisch getrennt
GLT-Schnittstellen Ausgänge
Anzahl
Spezifikation
Nennlast
Kontaktbelastbarkeit
galvanisch getrennt

Alarmschnittstelle

Anzahl
Kontaktbelastbarkeit
Max. Prellzeit, Schließen / Öffnen
Weitere technische Daten siehe 
Anwenderhandbuch 5.14 - OR4 basic / OR4 pro (C6584.005.038-07)
OR4 basic
-
1 x Taste Reset/Test
-
optisch
OR4 basic
-
-
-
OR4 basic
1 x Halbleitereingang für externen Schließer
 für Reset / Test
24 V DC (SELV), 11 mA
-
-
-
OR4 basic
1 x Wechsler (Relais)
 Verschmutzungsanzeige bei ≥ 70 %
-
-
30 V AC/DC (SELV), 2 A
ja
OR4 basic
24 V AC/DC (SELV), 250 V AC, min. 11 mA, max. 8 A
Seite 13.
OR4 pro
LCD-Display, 2-zeilig, hintergrundbeleuchtet
3 Tasten zur Bedienung am Gerät
ja
optisch und akustisch
OR4 pro
RS485
BACnet MS/TP, Modbus RTU
ja
OR4 pro
2 x Halbleitereingang für externen Schließer
 für Reset / Test
 für Strömungssensor Ein / Aus
EN 61131-2, Type 1
0 ... 5 V DC (SELV)
15 ... 30 V DC (SELV)
ja (Potentialgruppe)
OR4 pro
6 x Halbleiterausgang
 Warnung
 Alarm/Störung
 Strömung vorhanden
 Betriebsbereit
 Verschmutzung 70 - 99 %
 Verschmutzung 100 %
EN 61131-2
24 V DC (SELV), max. 600 mA je Ausgang
-
ja (Potentialgruppe)
OR4 pro
2 x Wechsler (Relais)
4 ms / 10 ms
Stand 2021-12 Irrtümer/Änderungen vorbehalten
Seite 5 / 16
