Anwendung

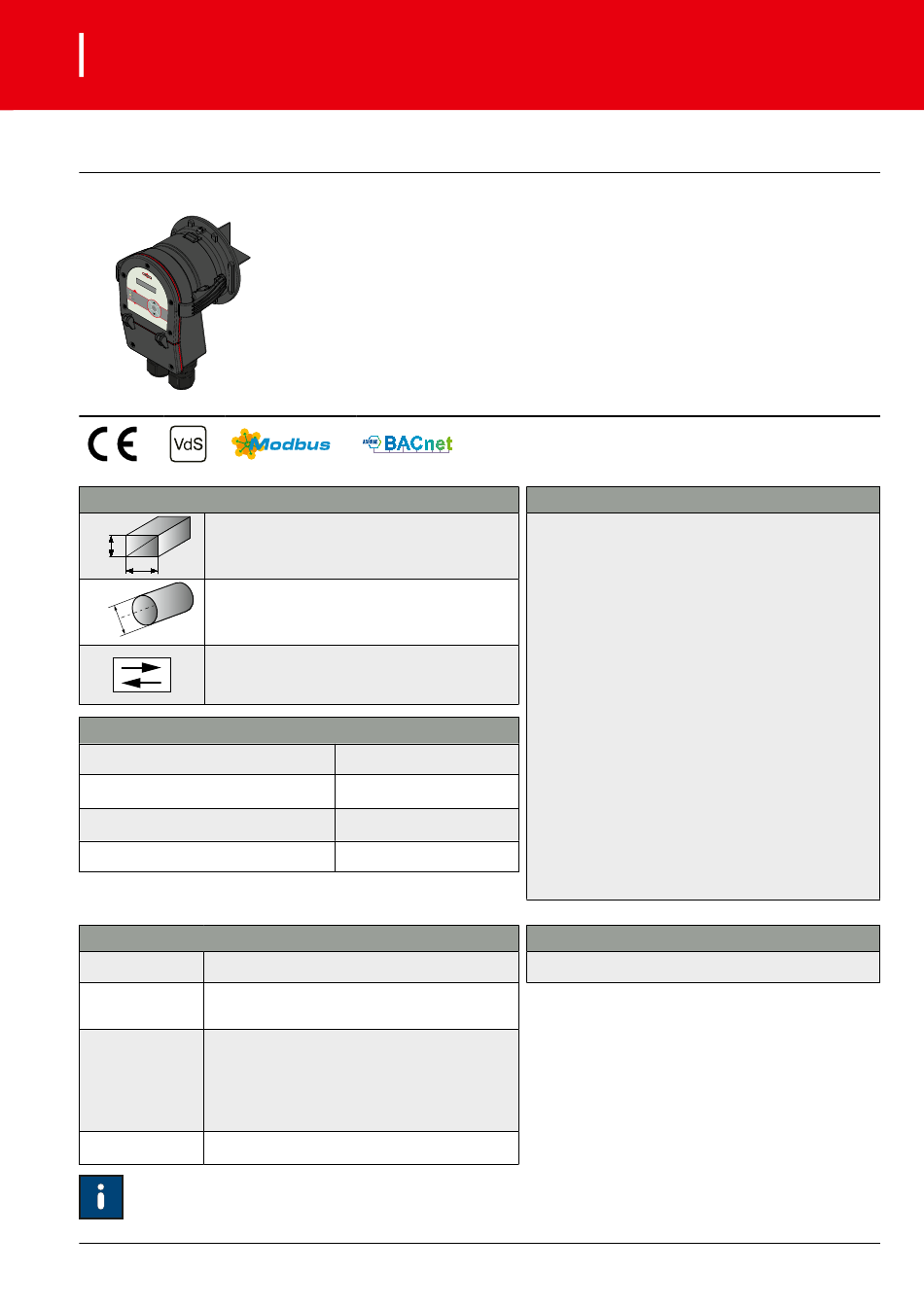

Rauchauslöseeinrichtung OR4 basic / OR4 pro
1 Anwendung
OR4 Rauchauslöseeinrichtung
Einbaumöglichkeiten
Lüftungsleitungen eckig (B x H): ≥ 100 x 100 mm
H
Abstand zu Störstellen:
B
1,5 x hydraulischer Ø, davor und danach
Lüftungsleitungen rund (Ø): ≥ DN100
Abstand zu Störstellen:
øD
1,5 x hydraulischer Ø, davor und danach
Lage- und luftrichtungsunabhängiger Einbau
Einsatzbereich
Spannungsversorgung
Min. / Max.
Strömungsgeschwindigkeit
Min. / Max. Temperatur für
Betrieb, Transport, Lagerung, Umgebung
Max. relative Feuchte
* Für die 24 V AC/DC Spannungsversorgung kann ein beliebiges CE-geprüftes
Netzteil (SELV) verwendet werden.
Schnittstellen / Protokolle
Alarmrelais 2 x Wechsler
2 x galvanisch getrennt
Eingänge ƒ Test / Reset
ƒ Strömungssensor aktivieren
6 x galvanisch getrennt
ƒ Warnung
ƒ Alarm / Störung
Ausgänge ƒ Strömung vorhanden
ƒ Betriebsbereit
ƒ 70 ... 99 % Verschmutzungsgrad
ƒ 100 % Verschmutzungsgrad
Galvanisch getrennt mit BACnet MS/TP und
RS485
Modbus RTU
ƒ Eine Übersicht der Ausstattungsvarianten OR4 basic und OR4 pro finden Sie auf Seite 5.
ƒ Detaillierte Informationen zum Einbau und elektrischer Installation siehe Montage- und Betriebsanleitung.
Anwenderhandbuch 5.14 - OR4 basic / OR4 pro (C6584.005.038-07)
Zur Detektion von Rauch in runden und eckigen Lüftungsleitungen
ƒ
Zur Ansteuerung und Auslösung von Brand- und Rauchschutzklappen
ƒ
Zur Ansteuerung von Ventilatoren
ƒ
Zur Weiterleitung von Signalen an Brandmeldeanlagen oder die Gebäudeleittechnik
ƒ
VdS-Anerkennung (G221008)
ƒ
DIBt-Zulassung (Z-78.6-205)
ƒ
230 V AC oder 24 V AC/DC*
1 ... 20 m/s
-20 ... +60 °C
95 %, nicht kondensierend
Produktmerkmale
ƒ Schnellspannverschluss für schnelle Zugänglichkeit
und werkzeuglose Funktionsprüfung
ƒ Integrierte Strömungsüberwachung
ƒ Gekapseltes Gehäuse der Elektronik
ƒ Wechselbares Schutzsieb zum Schutz vor
Verschmutzungen
ƒ Rauchschalter RM4 mit automatischer Nachführung
der Ansprechschwelle für längere Standzeiten
ƒ LEDs + LCD-Display zur Visualisierung von
Betriebszuständen, Verschmutzung und Einstellung
der Betriebsparameter.
ƒ TEST direkt vor Ort oder über die GLT-Schnittstelle
ƒ Kabelverschraubungen mit Zugentlastung für bis zu
7 Anschlussleitungen
ƒ Federkraftklemmen zum wartungsfreien Anschluss
aller Leitungen
ƒ Galvanisch getrennte Ein- und Ausgänge
ƒ Galvanisch getrennte RS485-Schnittstelle mit
BACnet MS/TP und Modbus RTU
ƒ Alarm- und Störungsspeicherung bei
Spannungsausfall
Zulassungen / Zertifikate
VdS-Anerkennung (G221008)
Stand 2021-12 Irrtümer/Änderungen vorbehalten
Seite 3 / 16
