Produktübersicht
Rauchauslöseeinrichtung OR4 basic / OR4 pro
2 Produktübersicht

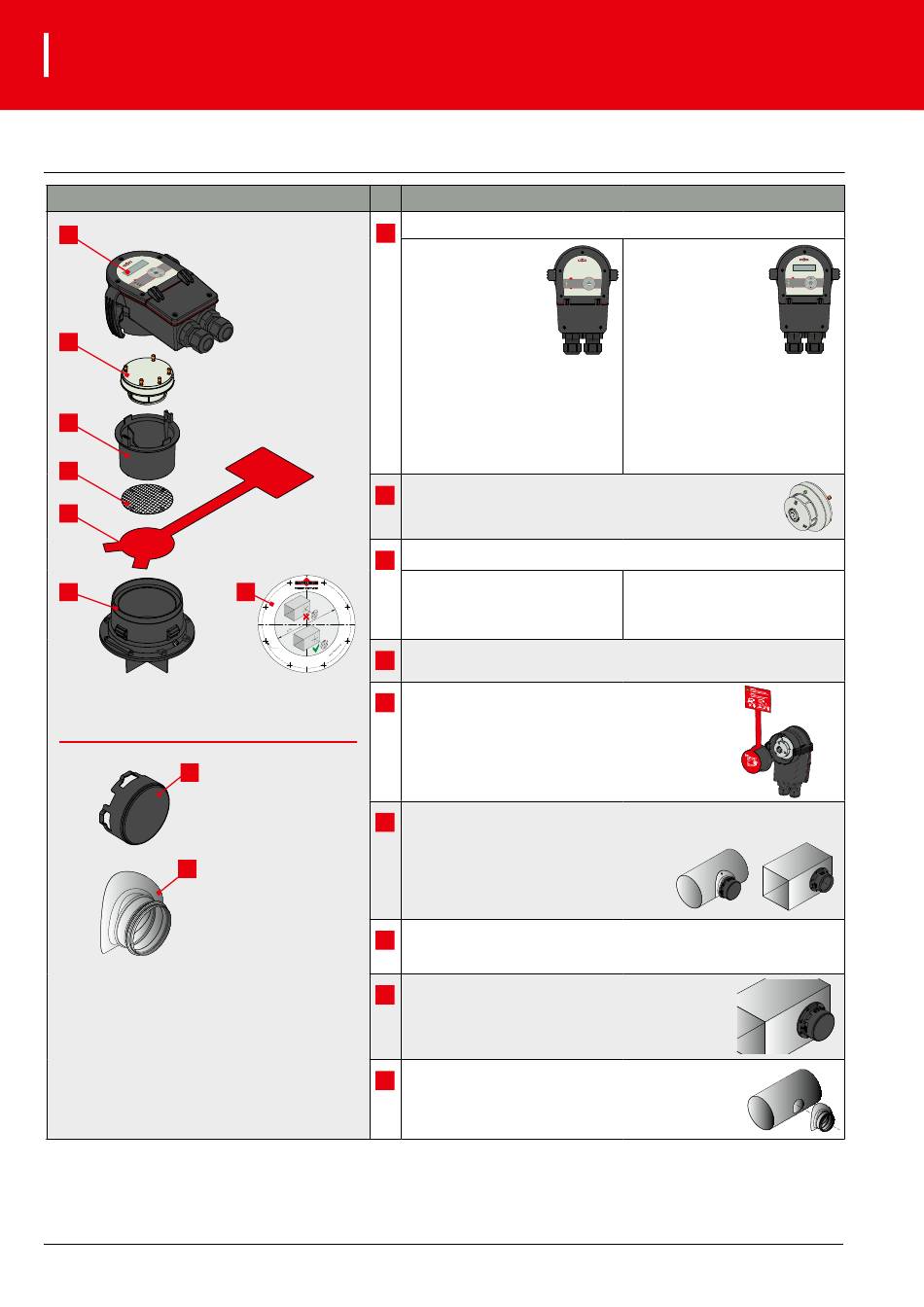

Darstellung
1
2
3
4
5
6
Option:
8
9
Seite 4 / 16
Irrtümer/Änderungen vorbehalten
Nr. Beschreibung
Gehäuse mit Auswerte- und Steuerelektronik
1
OR4 basic:
LEDs zur
Visualisierung von
Betriebszuständen
und prozentualer
Verschmutzung.
TEST / RESET -Taste
Galvanisch getrennte Ausgänge
Rauchschalter RM4
2
Zur Detektion von Rauch in Lüftungsleitungen mit
automatischer Alarmschwellennachführung für verlängerte
Standzeiten.
Strömungseinsatz
3
OR4 basic:
7
Zur optimalen Durchströmung des
Rauchschalters.
Schutzsieb
Ø 3,3
4
Bohrschablone für Einbausockel R/K
Zum Schutz des Rauchschalters vor groben Verschmutzungen.
drilling template for mounting socket R/K
Art.-Nr. B7500.090.006-00
Schutzfolie
5
Zum Schutz des Rauchschalters und des Schutzsiebs
vor Verschmutzungen während der Bauphase.
Einbausockel R/K
6
Zur vereinfachten Montage der Rauchauslöseeinrichtung in runden
und eckigen Lüftungsleitungen. Für den Einbau in runden
Lüftungsleitungen wird ein Sattelstutzen [9]
benötigt.
Bohrschablone
7
Zum Anzeichnen der erforderlichen Ausschnitte und Bohrungen an
eckigen Lüftungsleitungen.
Optional: Verschlussdeckel für Einbausockel
8
Zum Verschluss des Einbausockels bei nicht
montierter Rauchauslöseeinrichtung in der Bauphase.
Optional: Sattelstutzen
9
Zur Montage der Rauchauslöseeinrichtung in runden
Lüftungsleitungen.
Stand 2021-12
OR4 pro:
LEDs + LCD-Display
zur Visualisierung von
RUN
TEST
INFO RESET
ERROR
Betriebszuständen,
prozentualer
Verschmutzung
und Einstellung der
Betriebsparameter.
3 Tasten zur Bedienung am Gerät
Galvanisch getrennte Ein-
und Ausgänge sowie RS485-
Schnittstelle
OR4 pro:
Zur optimalen Durchströmung des
Rauchschalters mit integriertem
Strömungssensor.
Anwenderhandbuch 5.14 - OR4 basic / OR4 pro (C6584.005.038-07)
