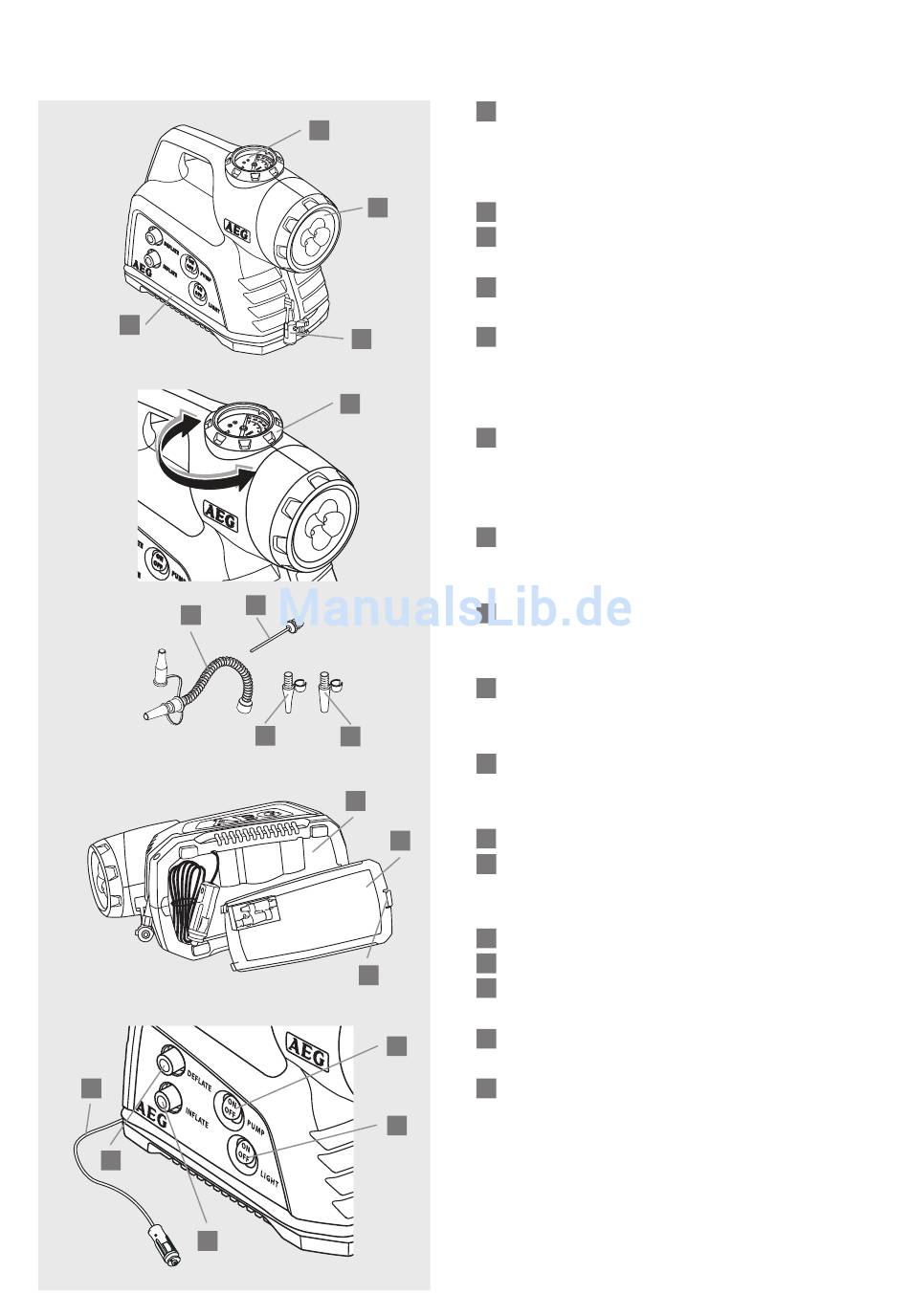

3.2 Visione d'insieme del prodotto

3
Figura 1
6
Figura 2
Figura 3
17
16
15
Figura 4
1
2
4
5
7
8
9
10
11
12
13
14
Manometro, indica la pressione dell'aria
1
fino ad un max. di 10 bar / 145,03 PSI
(bar e PSI sono unità della pressione, 1 Bar
= 14,50 PSI) e illuminazione del quadrante
Luce con 4 LED, inclinabile a 180 gradi
2
Tubo per l'aria compressa, ripiegabile nello
3
scomparto inferiore dell'alloggiamento.
Leva di bloccaggio-valvola auto con chiu-
4
sura rapida della valvola
Anello di registrazione per indicare un de-
5
terminato valore di pressione. Raggiunta la
pressione data l'apparecchio si spegne
automaticamente.
1 tubo flessibile a bassa pressione con
6
raccordo valvola ca. 18,0 mm e 2 adatta-
tori per valvole con ca. 10,0 mm e 7,0 mm
di spessore
1 adattatore per valvola con ca. 2,0 mm di
7
diametro (ago per pallone) per leva di
bloccaggio-valvola auto
1 adattatore per valvola con ca. 4,0 mm di
8
diametro per leva di bloccaggio-valvola
auto
1 adattatore per valvola con ca. 8,0 mm di
9
diametro per leva di bloccaggio-valvola
auto
Scomparto per la spina auto 12 V con cavo
10
di collegamento, tubo flessibile a bassa
pressione adattatore per valvole
Elemento di copertura dello scomparto
11
Chiusura a clip dello scomparto porta-
12
oggetti; per aprire la clip premere verso il
basso
O / I, interruttore on / off compressore
13
O / I, interruttore on / off per i LED
14
Valvola di gonfiaggio per infilare il tubo
15
flessibile a bassa pressione
Valvola di aspirazione per infilare il tubo
16
flessibile a bassa pressione
Presa auto 12 V con cavo di collegamento
17
(lunghezza ca. 280 cm) nello scomparto
portaoggetti
°
