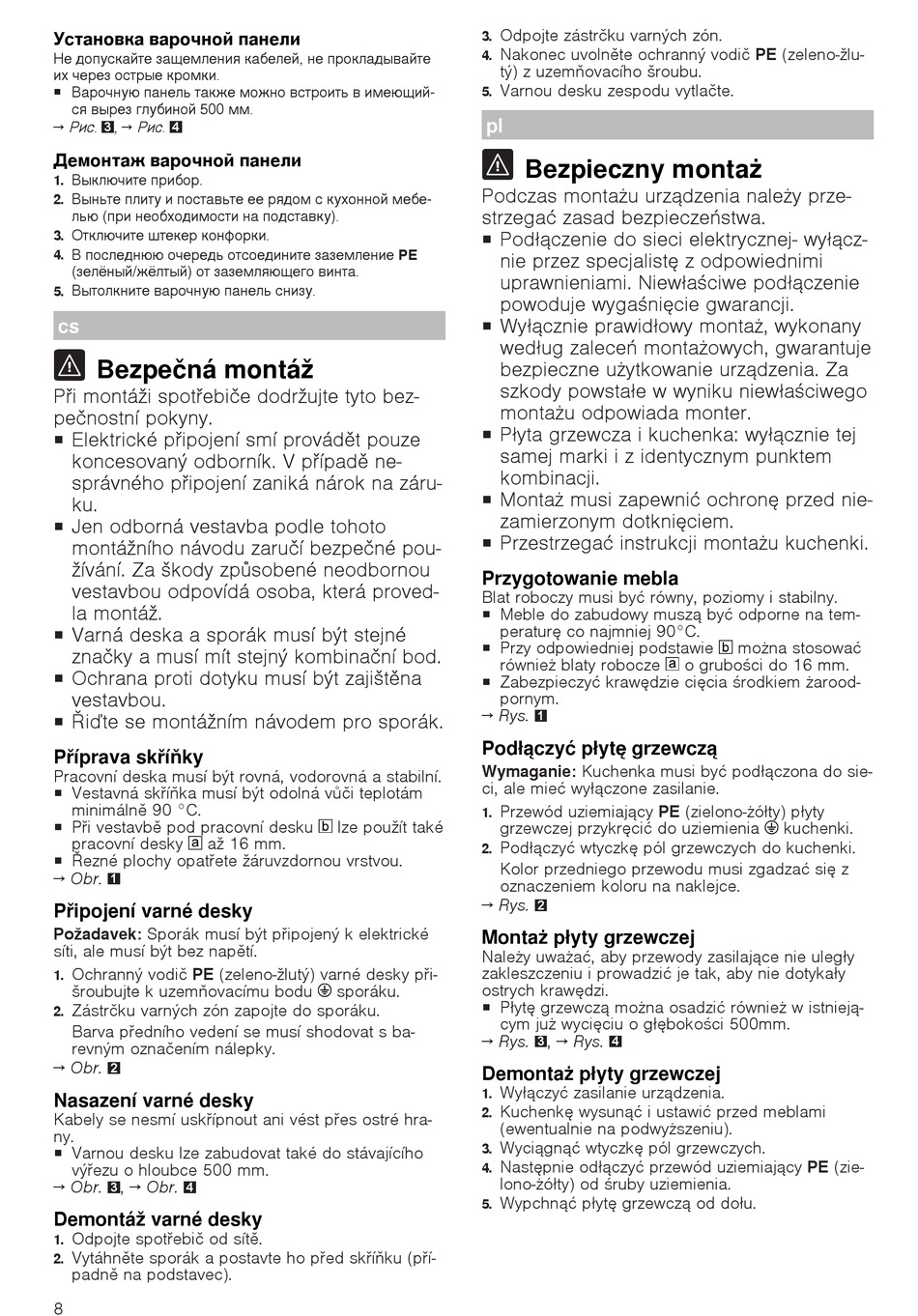

CONSTRUCTA CM623052 Montageanleitung Seite 8

Установка варочной панели
Не допускайте защемления кабелей, не прокладывайте
их через острые кромки.
¡ Варочную панель также можно встроить в имеющий-
ся вырез глубиной 500 мм.
→ Рис. , → Рис.
3 4
Демонтаж варочной панели
Выключите прибор.
1.
Выньте плиту и поставьте ее рядом с кухонной мебе-
2.
лью (при необходимости на подставку).
Отключите штекер конфорки.
3.
В последнюю очередь отсоедините заземление PE
4.
(зелёный/жёлтый) от заземляющего винта.
Вытолкните варочную панель снизу.
5.
cs
Bezpečná montáž
Při montáži spotřebiče dodržujte tyto bez-
pečnostní pokyny.
¡ Elektrické připojení smí provádět pouze
koncesovaný odborník. V případě ne-
správného připojení zaniká nárok na záru-
ku.
¡ Jen odborná vestavba podle tohoto
montážního návodu zaručí bezpečné pou-
žívání. Za škody způsobené neodbornou
vestavbou odpovídá osoba, která proved-
la montáž.
¡ Varná deska a sporák musí být stejné
značky a musí mít stejný kombinační bod.
¡ Ochrana proti dotyku musí být zajištěna
vestavbou.
¡ Řiďte se montážním návodem pro sporák.
Příprava skříňky
Pracovní deska musí být rovná, vodorovná a stabilní.
¡ Vestavná skříňka musí být odolná vůči teplotám
minimálně 90 °C.
¡ Při vestavbě pod pracovní desku
pracovní desky až 16 mm.
¡ Řezné plochy opatřete žáruvzdornou vrstvou.
→ Obr.
1
Připojení varné desky
Požadavek: Sporák musí být připojený k elektrické
síti, ale musí být bez napětí.
Ochranný vodič PE (zeleno-žlutý) varné desky při-
1.
šroubujte k uzemňovacímu bodu
Zástrčku varných zón zapojte do sporáku.
2.
Barva předního vedení se musí shodovat s ba-
revným označením nálepky.
→ Obr.
2
Nasazení varné desky
Kabely se nesmí uskřípnout ani vést přes ostré hra-
ny.
¡ Varnou desku lze zabudovat také do stávajícího
výřezu o hloubce 500 mm.
→ Obr. , → Obr.
3 4
Demontáž varné desky
Odpojte spotřebič od sítě.
1.
Vytáhněte sporák a postavte ho před skříňku (pří-
2.
padně na podstavec).
8
Odpojte zástrčku varných zón.
3.
Nakonec uvolněte ochranný vodič PE (zeleno-žlu-
4.
tý) z uzemňovacího šroubu.
Varnou desku zespodu vytlačte.
5.
pl
Podczas montażu urządzenia należy prze-
strzegać zasad bezpieczeństwa.
¡ Podłączenie do sieci elektrycznej- wyłącz-
nie przez specjalistę z odpowiednimi
uprawnieniami. Niewłaściwe podłączenie
powoduje wygaśnięcie gwarancji.
¡ Wyłącznie prawidłowy montaż, wykonany
według zaleceń montażowych, gwarantuje
bezpieczne użytkowanie urządzenia. Za
szkody powstałe w wyniku niewłaściwego
montażu odpowiada monter.
¡ Płyta grzewcza i kuchenka: wyłącznie tej
samej marki i z identycznym punktem
kombinacji.
¡ Montaż musi zapewnić ochronę przed nie-
zamierzonym dotknięciem.
¡ Przestrzegać instrukcji montażu kuchenki.
Przygotowanie mebla
Blat roboczy musi być równy, poziomy i stabilny.
¡ Meble do zabudowy muszą być odporne na tem-
peraturę co najmniej 90°C.
¡ Przy odpowiedniej podstawie
również blaty robocze
¡ Zabezpieczyć krawędzie cięcia środkiem żarood-
pornym.
→ Rys.
Podłączyć płytę grzewczą
Wymaganie: Kuchenka musi być podłączona do sie-
ci, ale mieć wyłączone zasilanie.
Przewód uziemiający PE (zielono-żółty) płyty
1.
lze použít také
grzewczej przykręcić do uziemienia
Podłączyć wtyczkę pól grzewczych do kuchenki.
2.
Kolor przedniego przewodu musi zgadzać się z
oznaczeniem koloru na naklejce.
→ Rys.
Montaż płyty grzewczej
Należy uważać, aby przewody zasilające nie uległy
zakleszczeniu i prowadzić je tak, aby nie dotykały
ostrych krawędzi.
sporáku.
¡ Płytę grzewczą można osadzić również w istnieją-
cym już wycięciu o głębokości 500mm.
→ Rys.
Demontaż płyty grzewczej
Wyłączyć zasilanie urządzenia.
1.
Kuchenkę wysunąć i ustawić przed meblami
2.
(ewentualnie na podwyższeniu).
Wyciągnąć wtyczkę pól grzewczych.
3.
Następnie odłączyć przewód uziemiający PE (zie-
4.
lono-żółty) od śruby uziemienia.
Wypchnąć płytę grzewczą od dołu.
5.
Bezpieczny montaż
o grubości do 16 mm.
1
2
, → Rys.
3 4
można stosować
kuchenki.
