hofe ORION PLUS Montageanleitung Seite 4

Geachte klant,
De rekken moeten gemonteerd en gebruikt worden volgens de hieronder vermelde instructies.
Enkel dan kunnen zij met de aangegeven gewichten belast worden. Veiligheid en funktionaltiteit
zijn dan ge-waarborgd.
.
1. Het rek conform onze montage- en gebruiksinstructies (H - A/...
resp. H – X/...) voor het steeksysteem "ORION PLUS" (steeds in
de thans geldende editie) opbouwen.

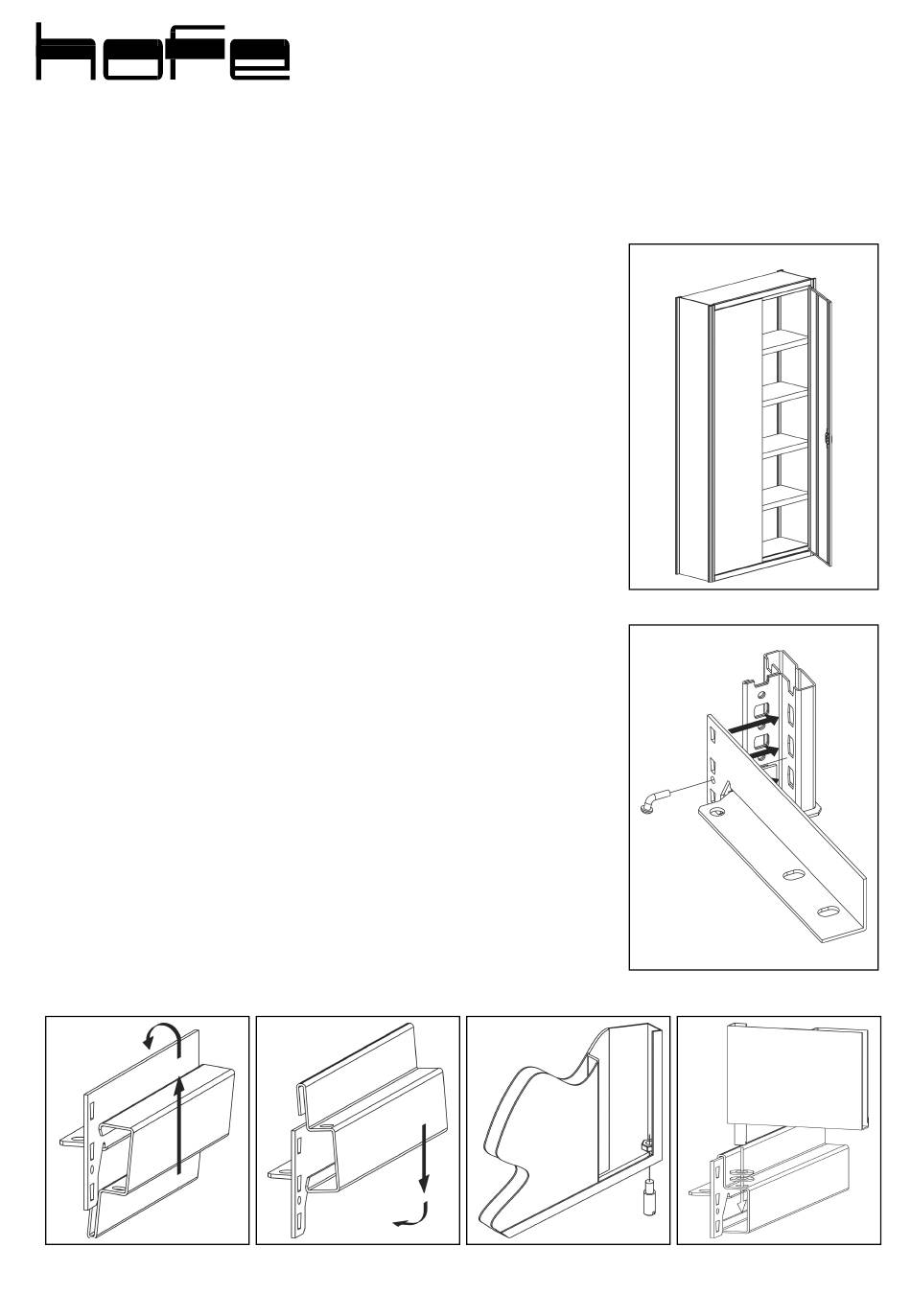

Afbeelding 1 toont het rek voorzien van een voorzetdeur en de
als accessoire(s) te leveren plaatstalen zijwanden resp.
plaatstalen achterwand.
Opgelet: De stutdwarsbalken in de bovenste en onderste
montageposities van de steunprofielen aan de voorzijde plaatsen
en vervolgens met borgpennen borgen (afb. 2).
2. Het rek moet zowel horizontaal waterpas als verticaal in het lood
worden opgesteld.
Dit zijn belangrijke criteria voor het goed functioneren van de
voorzetdeuren!
3. Het bovenste en onderste deur-blindprofiel in de
stutdwarsbalken plaatsen (afb. 3 en afb. 4)
4. De insteektappen boven en beneden in de rechter (met slot
voorzien) en linker (met aanslaglijst voorzien) deurvleugel
schroeven (afb. 5).
5. De onderste insteektap van de linker deurvleugel in het onderste
deur-blindprofiel steken, voorafgegaan door het plaatsen van
twee sluitringen tussen de deurvleugel en het onderste deur-
blindprofiel (afb. 6).
6. De borgpen uit de linkerzijde van de bovenste dwarsbalk
verwijderen.
De bovenste insteektap van de linker deurvleugel, door met
behulp van het deur-blindprofiel de dwarsbalk te lichten, links in
het bovenste deur-blindprofiel steken.
Vervolgens het deur-blindprofiel naar beneden drukken en de
borgpen weer terug plaatsen.
7. Voor de andere deurvleugel dient u deze montageprocedure te
herhalen.
afb. 3
All manuals and user guides at all-guides.com
Montage-instructies voor voorzetdeuren van het steeksysteem
"ORION PLUS"
afb. 4
afb.1
afb.2
afb.5 afb.6
(niederländisch 12/2007)
