Chers clients,
Afin que cette étagère puisse répondre à vos attentes et conserver sa fonctionnalité dans le temps, il est
indispensable d'observer scrupuleusement les instructions de montage et d'utilisation.
.
1. Monter l'étagère selon les instructions de montage et
d'utilisation (H - A /... ou.
enfichable „ORION PLUS"

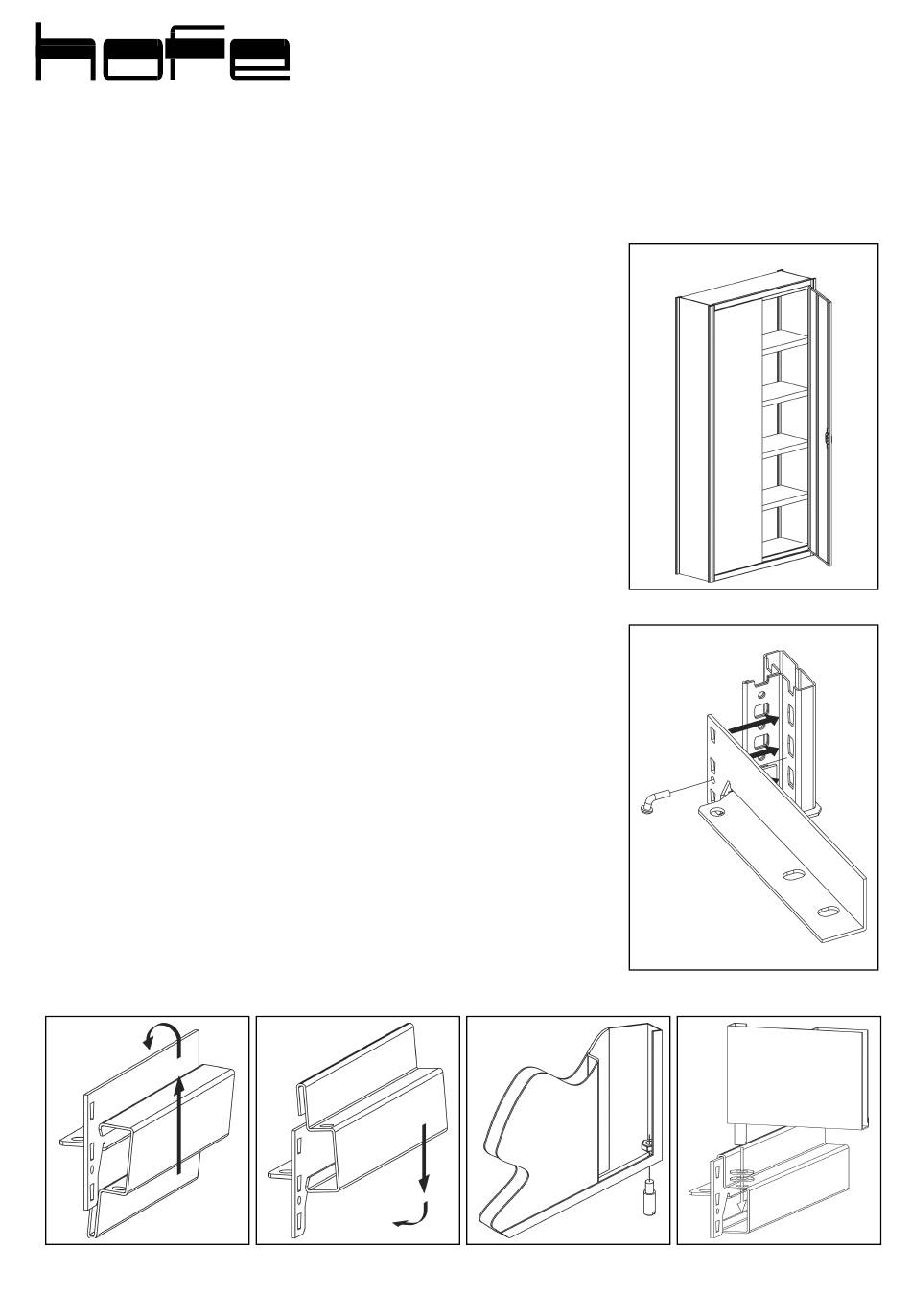

La figure 1 montre l'étagère avec porte frontale et en
option avec les parois latérales en tôle et/ou avec la paroi
arrière en tôle.
Attention : Accrocher les traverses de raidissement dans
les positions d'accrochage supérieures et inférieures
possibles dans les profilés de support et les fixer à l'aide
de goupilles (fig.2).
2. Mettre en place l'étagère et l'aligner verticalement et
horizontalement à l'aide d'un niveau à bulle.
C'est la seule manière de garantir la fonctionnalité de la
porte !
3. Accrocher les bandeaux supérieur et inférieur sur les
traverses de raidissement (fig. 3 et fig.4)
4. Visser les tenons supérieurs et inférieurs dans le battant à
droite (avec serrure) et à gauche (avec lame de butée)
(fig.5).
5. Insérer les tenons du vantail gauche dans le bandeau
inférieur (poser au préalable 2 rondelles entre le vantail et
le bandeau inférieur) (fig.6).
6. Retirer la cheville de fixation du côté gauche de la
traverse supérieure.
En soulevant la traverse avec le bandeau, insérer les
tenons du vantail gauche supérieur à gauche dans le
bandeau supérieur.
Ensuite appuyer sur les bandeaux et replacer les chevilles
de fixation.
7. Procéder de la même façon pour l'autre vantail.
