hofe ORION PLUS Montageanleitung

Vorsatztur stecksystem
Vorschau ausblenden Andere Handbücher für ORION PLUS:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Sehr geehrter Kunde,
wir beziehen uns hiermit auf unsere Aufbau- und Betriebsanleitung (H - A/... und H - X/...) für das Stecksystem
"ORION PLUS" (inder jeweils gültigen Fassung).
Damit diese Bauteile die an sie gestellten Anforderungen erfüllen können und um ihre Funktionsfähigkeit auch in
Zukunft zu erhalten, ist es unbedingt erforderlich, diese Montageanleitung zu beachten.

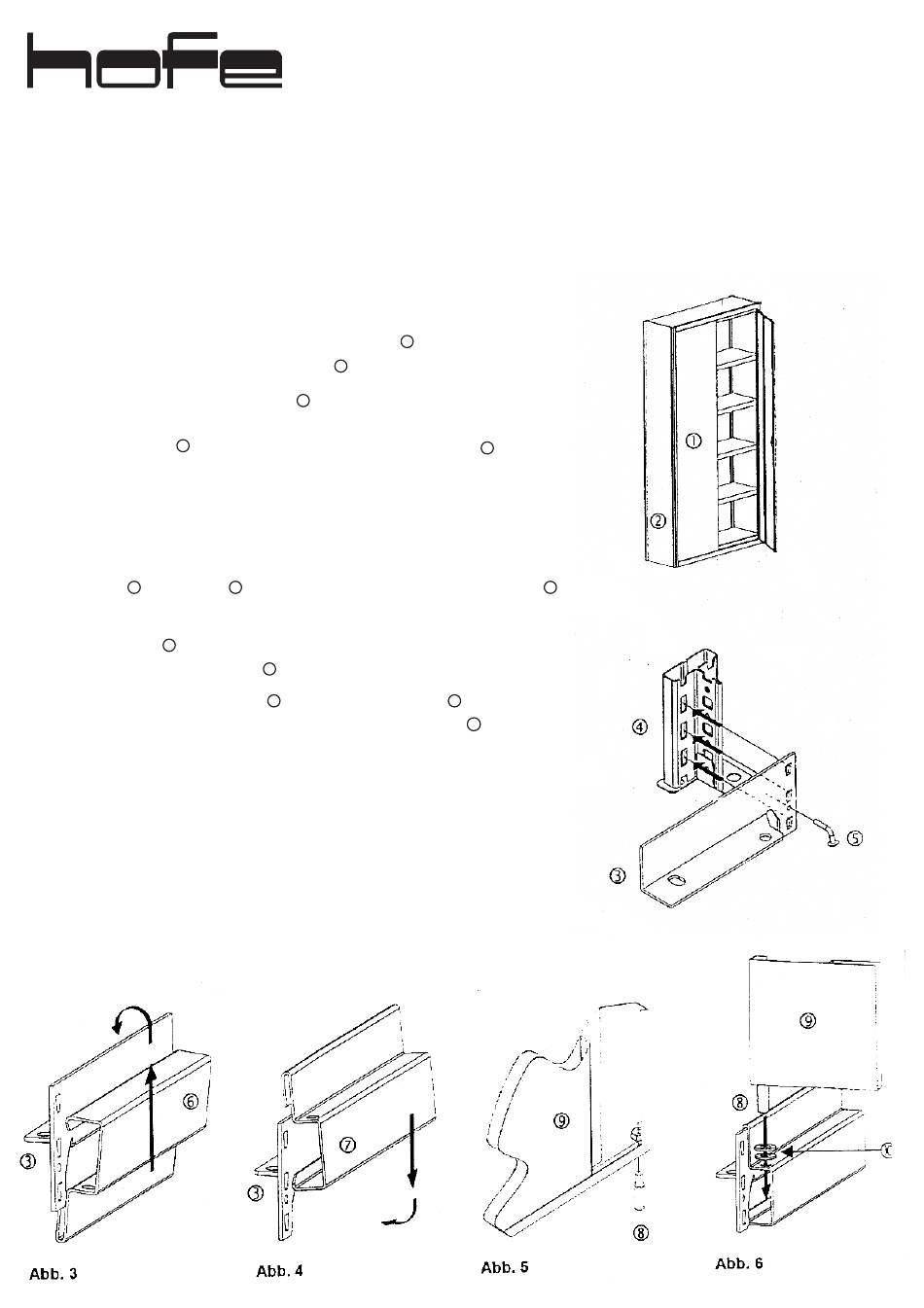

1. Das Regal gemäß Aufbau- und Bedienungsanleitung (H - A /... bzw.
H - X/...) für das Stecksystem "ORION PLUS" aufbauen.
Abbildung 1 zeigt das Regal mit Vorsatztür
bestellenden Vollblech-Seitenwänden
Achtung:Aussteifungstraversen
möglichen Einhängeposition in die vorderen Stützen-
profile
4
einhängen und mit Sicherungsstiften
(Abb. 2).
2. Das Regal mit Wasserwaage lot- und waagerecht ausrichten und
aufstellen. Nur so ist die Funktionsfähigkeit der Vorsatztüren
gewährleistet!
3. Die obere
und untere
6
einhängen (Abb. 3 und Abb. 4)
4. Einsteckzapfen
oben und unten in das rechte (mit Schloß) und linke
8
(mit Anschlagleiste) Türblatt
5. Den unteren Einsteckzapfen
untere Türblende stecken (vorher zwei Unterlegscheiben
Türblatt und unterer Türblende legen) (Abb. 6).
6. Den Sicherungsstift der linken Seite der oberen Traverse entfernen.
Den oberen Einsteckzapfen des linken Türblattes, durch Anheben der
Traverse mit der Türblende, links in die obere Türblende stecken.
Anschließend Türblende herunterdrücken und Sicherungsstift wieder
einsetzen.
7. Mit dem anderen Türblatt genauso verfahren.
