hofe ORION PLUS Montageanleitung

Sehr geehrter Kunde,
wir beziehen uns hiermit auf unsere Aufbau- und Betriebsanleitung H-A/. . . . für das Stecksystem "ORION PLUS" (in der
jeweils gültigen Fassung).
Damit die Regale die an sie gestellten Anforderungen erfüllen können und um ihre Funktionsfähigkeit auch in Zukunft zu
erhalten, ist es unbedingt erforderlich, diese Montageanleitung zu beachten.
1. Der Rahmen wird entsprechend der Aufbau- und Betriebsanleitung H-A/. . . . – Abschnitt "Montage der Rahmen"
S. 2 und 3 – für das Stecksystem "ORION PLUS" zusammengebaut. Dabei ist die Verbinderblechanordnung für
Regalhöhe 1750 mm zu beachten!
2. Die Kleinteilregale werden entsprechend der Aufbau- und Betriebsanleitung H-A/. . . . – Abschnitt "Montage der Grund-
und Anbaufelder" S. 4 und 5 – für das Stecksystem "ORION PLUS" erstellt. Dabei sind die nachfolgenden
Fachbodeneinteilungen für das jeweilige Kleinteilregal zu beachten!

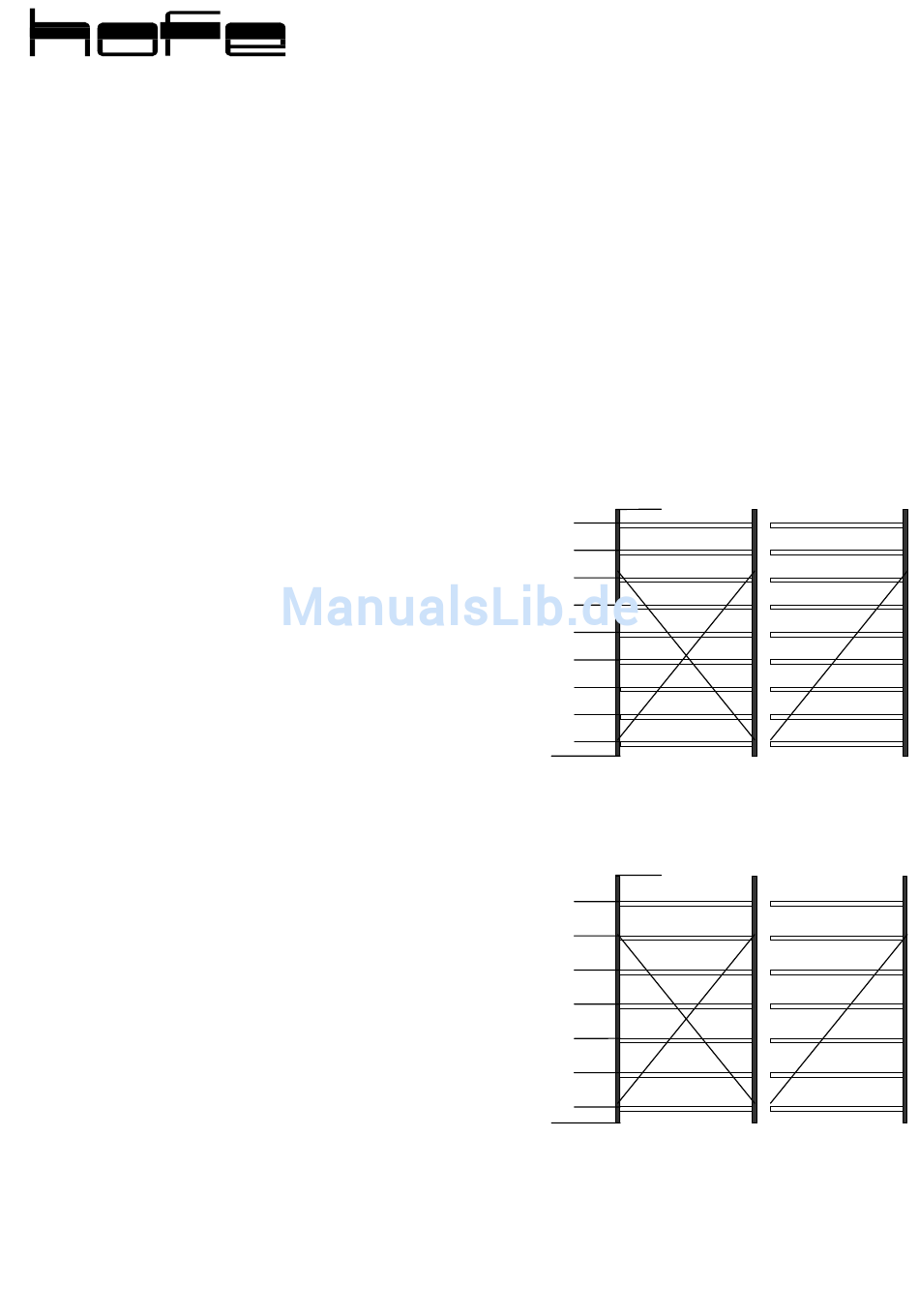

3. Kleinteilregale
Best.-Nr.: HZG / HZA 179078 (Grund-/ Anbauregal)
Anz. Böden: 9 Stück (9x Zwischenböden)
Anz. Kästen: 36 Stück (Best.-Nr.: PKL 9078.2)
Zul. Fachlast: 60 kg bei gleichmäßig verteilter Last
Zul. Feldlast: 550 kg
Best.-Nr.: HZG / HZA 179086 (Grund-/ Anbauregal)
Anz. Böden: 7 Stück (7x Zwischenböden)
Anz. Kästen: 21 Stück (Best.-Nr.: PKL 9066.2)
Zul. Fachlast: 60 kg bei gleichmäßig verteilter Last
Zul. Feldlast: 550 kg
Alle Maßangaben in Millimeter [mm] und sie beziehen sich jeweils auf die Oberkante des Fachbodens.
Montageanleitung der Kleinteilregale
für das Stecksystem "ORION PLUS"
1750
1675
1485
1285
1085
885
685
485
285
85
0
1750
1585
1335
1085
835
585
335
85
0
H-KG/2003
