hofe ORION PLUS Bedienungsanleitung

Stecksystem ORION PLUS
Seitenwand-Verkleidungsblech
Sehr geehrter Kunde,
wir beziehen uns hiermit auf unsere Aufbau- und Betriebsanleitung
für das Stecksystem "ORION PLUS" (in der jeweils gültigen
Fassung).
Damit diese Bauteile die an sie gestellten Anforderungen erfüllen
können und um ihre Funktionsfähigkeit auch inZukunft zu erhalten,
ist es unbedingt erforderlich, diese Montageanleitung zu beachten.
Achtung: Verletzungsgefahr! Zur Montage der Seitenwände
Arbeitshandschuhe tragen.

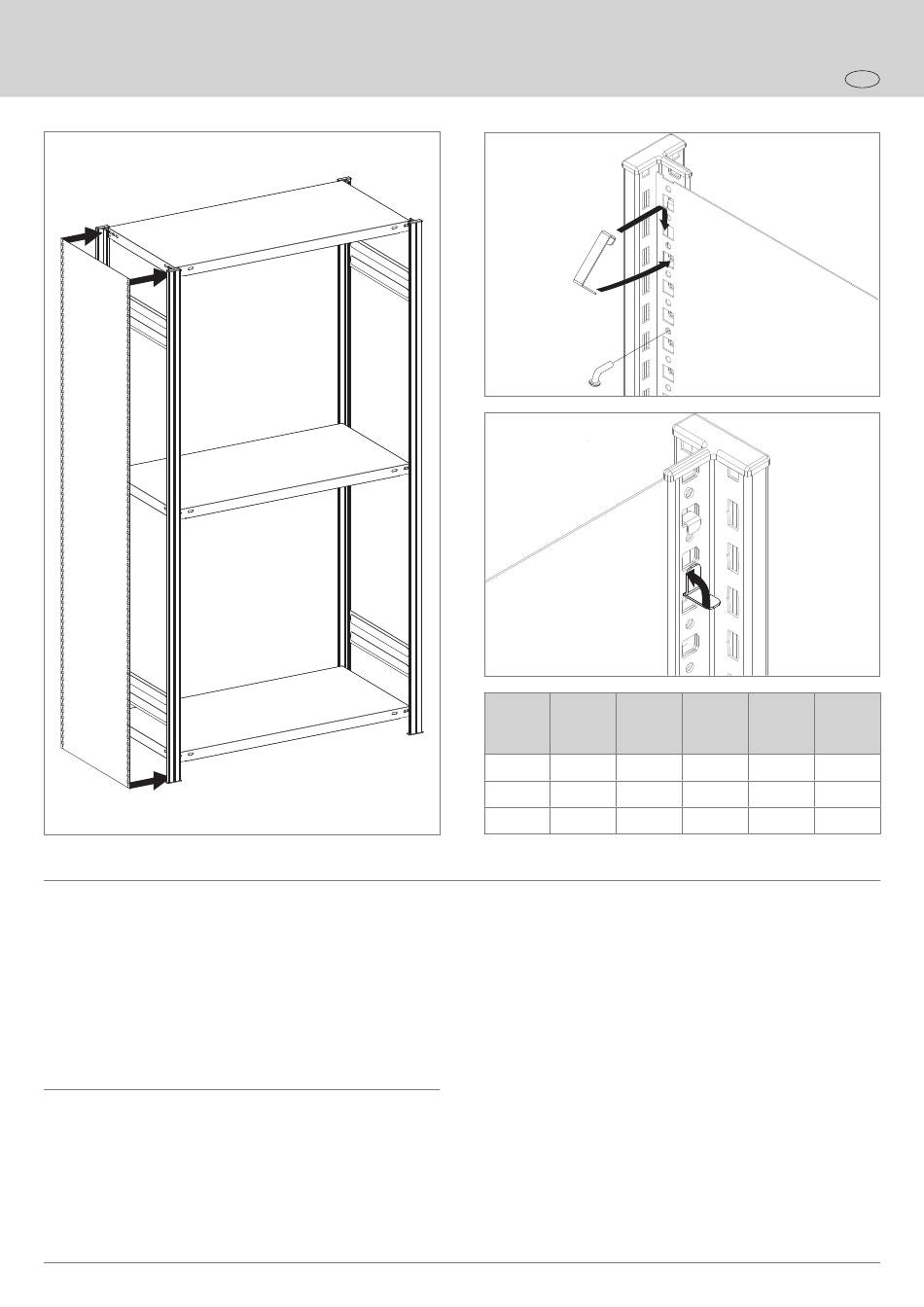

1. Unterstes Seitenwand-Segment (H = 1994 mm) zwischen
Stützprofile des Rahmens stellen. Mit Sicherungsstiften ca.
140 mm unterhalb der Seitenwandbodenkante auf beiden Seiten
sichern (Rundlöcher müssen deckungsgleich sein!).
Bei Regalhöhe 2000 mm Seitenwand auf beiden Seiten mit je
fünf Seitenwandklammern, oben beginnend, in Abständen von
ca. 450 - 500 mm fixieren und Nase hochbiegen.
Regal- Segment- Segment-
höhe höhe: höhe:
544 mm 1044 mm
2000 mm - -
2500 mm 1 -
3000 mm - 1
Bei den Regalhöhen 2500 mm und 3000 mm Seitenwand auf-
beiden Seiten mit je vier Seitenwandklammern, beginnend ca.
500 mm unterhalb der Seitenwandoberkante, in Abständen von
ca. 450 - 500 mm fixieren und Nase hochbiegen.
2. Oberes Seitenwand-Segment (H = 544 mm für Regalhöhe
2500 mm) zwischen Stützprofilen des Rahmens bündig mit der
Regaloberkante anordnen. Mit Sicherungsstiften ca. 140 mm
unterhalb der Seitenwandoberkante auf beiden Seiten sichern.
Seitenwand auf beiden Seiten mit je einer Seitenwandklammerin
der obersten möglichen Position fixieren. DieÜberlappung (ca.
45 mm) der oberen und unteren Seitenwand mit je einer
Seitenwandklammer auf beiden Seiten fixieren und Nase hoch-
biegen.
3. Oberes Seitenwand-Segment (H = 1044 mm für Regalhöhe
3000 mm) wie in Punkt 2 handhaben. Zusätzliche Fixierung ca.
500 mm unterhalb der Seitenwandoberkante.
H-SWB/10
D
Segment- Seiten- Siche-
höhe: wand- rungs-
klammern stifte
1994 mm
1 10 2
1 12 4
1 14 4
