REGELSCHALTPLAN DES PORTABLE–HEIZGERÄTS
DARF NUR VON LIZENZIERTEN UND AUTORISIERTEN TECHNIKERN INSTAL-
LIERT und GEWARTET WERDEN. DIE BEDIENUNGSANLEITUNG DES GERÄTS
MUSS VOR DER INSTALLATION ODER WARTUNG DIESES PRODUKTS GELE-
SEN WERDEN.
Stromversorgung 220–240V
– AC Mindeststromstärke
17A
(Geliefert mit Heizgerät-
sockel).
ANMERKUNGEN:
- Die Versorgungsverbindung muss
mit einer geeigneten Sicherheitsvor-
richtung geschützt werden, die ein-
en Isolationsschalter umfasst.
- Die elektrische Installation muss
sicherstellen, dass die Erdungslei-
tungen überprüft werden.
„MEM"-Taste zur er-
neuten Koppelung der
Fernbedienung zur PCB
Heizgerät-Steuerung
Taste zur erneuten
Koppelung der Fern-
bedienung zu LED
PCB
Stromkabel von
der Steuerung (mit
Heizgerätsockel ge-
liefert)
Kleine Anschlussbox
(mit Heizgerätsockel
geliefert)
Stromkabel vom
Heizgerät (mit Hei-
zungskopf geliefert)
22

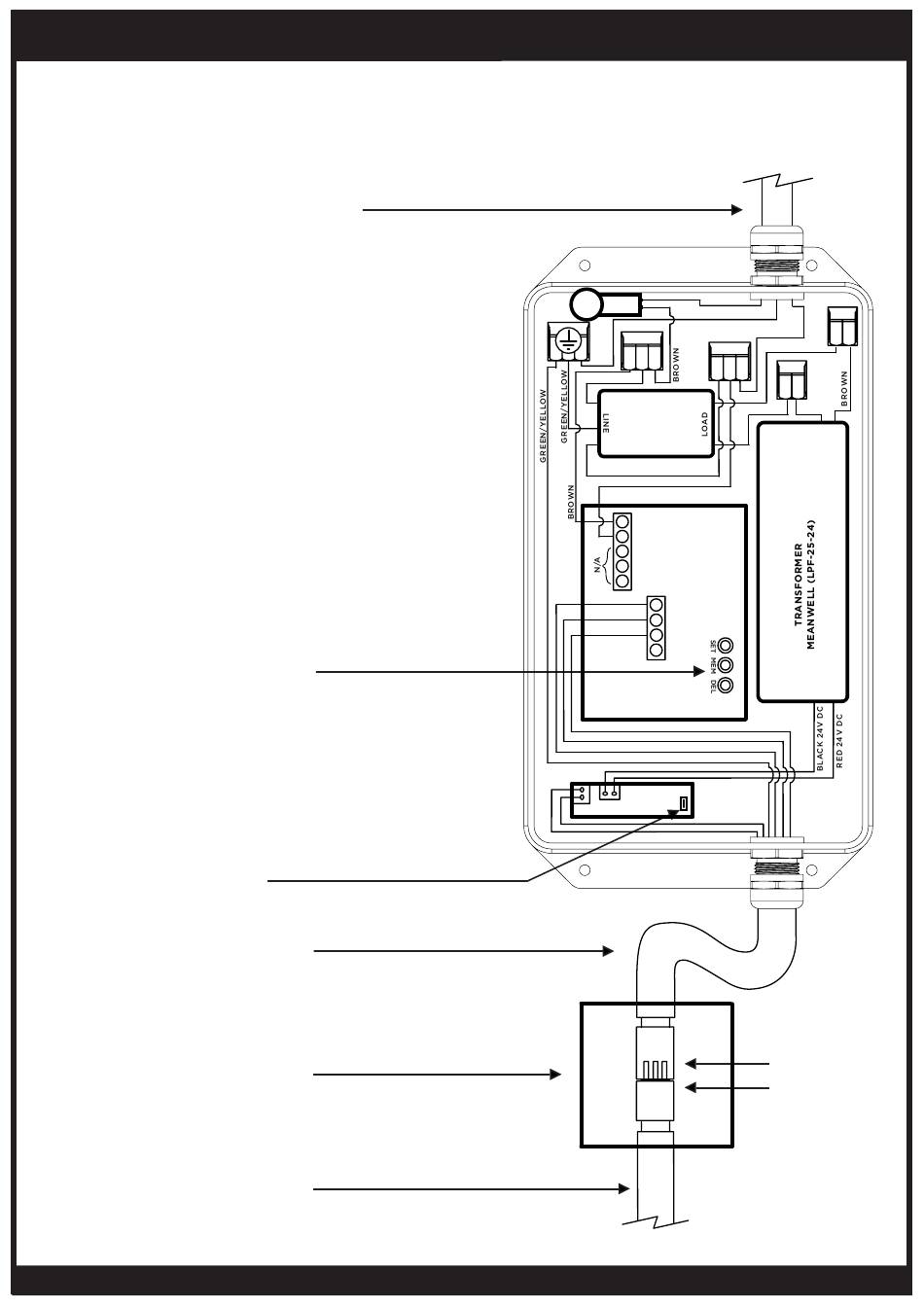

SCHALTPLAN

bromic.com/heat
LIVE
TILT
SWITCH
GROUND
NEUTRAL
L
N
BROWN
EMI FILTER
(YB22D1-3A-W)
BLUE
BLUE
1 L
2 L(N)
3 G
G
4
5 G
BLACK 240V
6 L
BLUE
7
L(N)
GREY 240V
8
L
N/A
9 L(N)
HEATER CONTROL PCB
LED PCB DIMMER
WHITE 24V DC
BROWN 24V DC
BROWN
BLUE
BLUE
AC IN 240V
DC OUT 24V
6 Kern-
Steck-
verbindung
