Bromic Heating ECLIPSE SMART-HEAT ELECTRIC PORTABLE Bedienungsanleitung Seite 16

INSTALLATIONSANLEITUNG FÜR HEIZGERÄTE – PORTABLE FORTSETZUNG ...

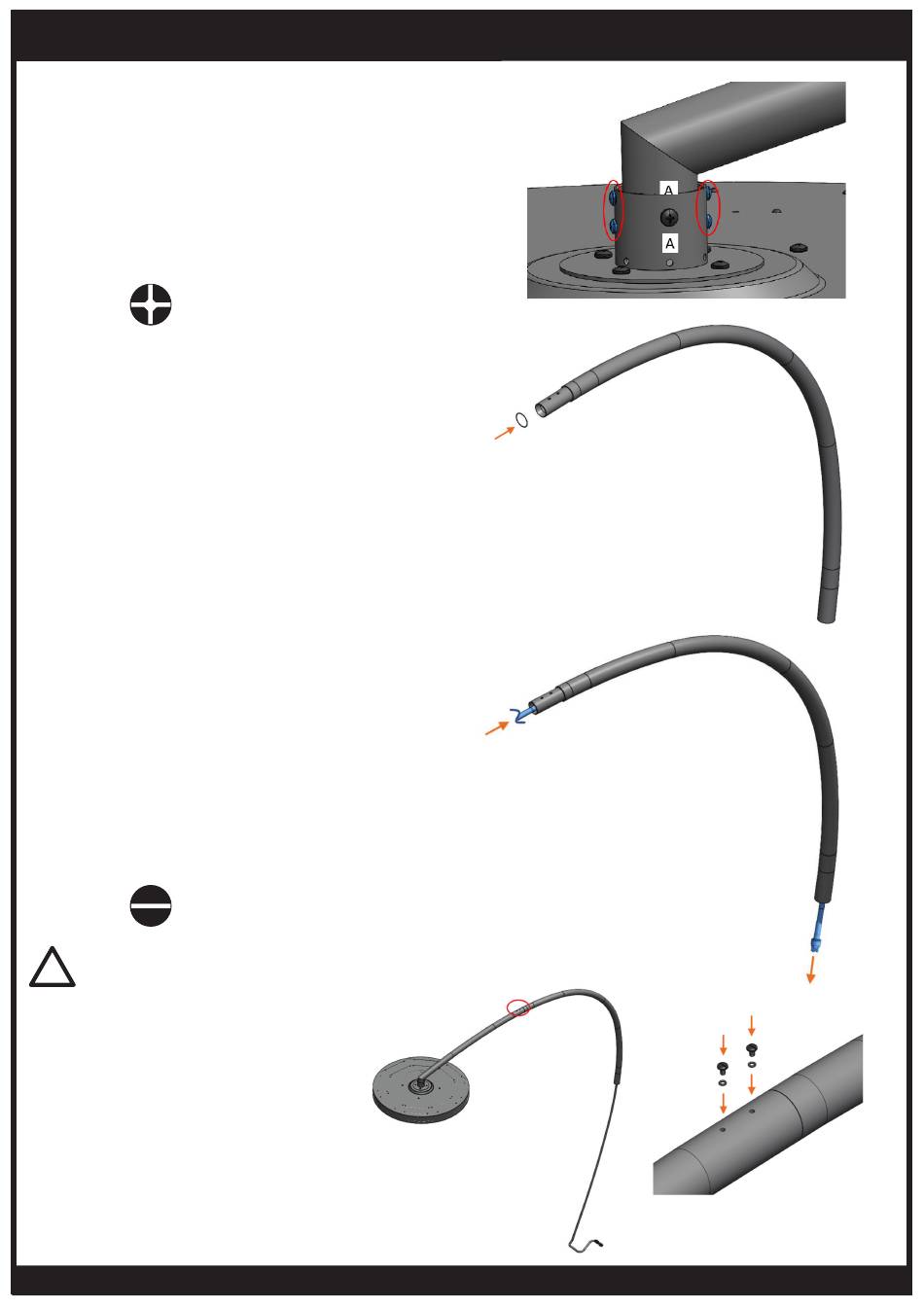

19. Befestigen Sie die 4 X Kuppelkopfschrauben
(M4 – Länge: 6 mm) am Kopf, um den Winkel
des Heizungskopfes relativ zum oberen
Armabschnitt zu verriegeln.
HINWEIS: Diese Schrauben werden später
verwendet, um den Kopfwinkel anzupassen,
sobald das Heizgerät vollständig montiert
ist.
M4 – Länge: 6 mm
4 x
(Am Kopf vormontiert)
20. Den Mittelarmabschnitt aus der Verpackung
nehmen.
21. Überprüfen Sie, ob 1 X großer O-Ring (35 mm
ID) auf dem Anschlussabschnitt des Mittelarms
angebracht ist.
22. Das Kabel des Heizkopfes durch den Mittelarm
zuführen.
23. Befestigen Sie den Mittelarmabschnitt mit
2 x Schlitzschrauben (M4 – Länge: 6 mm) mit
montierten O-Ringen am Oberarmabschnitt.
2 x
M4 – Länge: 6 mm
WICHTIG
!
Beide (2 x) Schrauben müssen montiert
werden, um sicherzustellen, dass der Arm
zusammengebaut bleibt.
16
bromic.com/heat
