INSTALLATIONSANLEITUNG FÜR HEIZGERÄTE – PORTABLE FORTSETZUNG ...

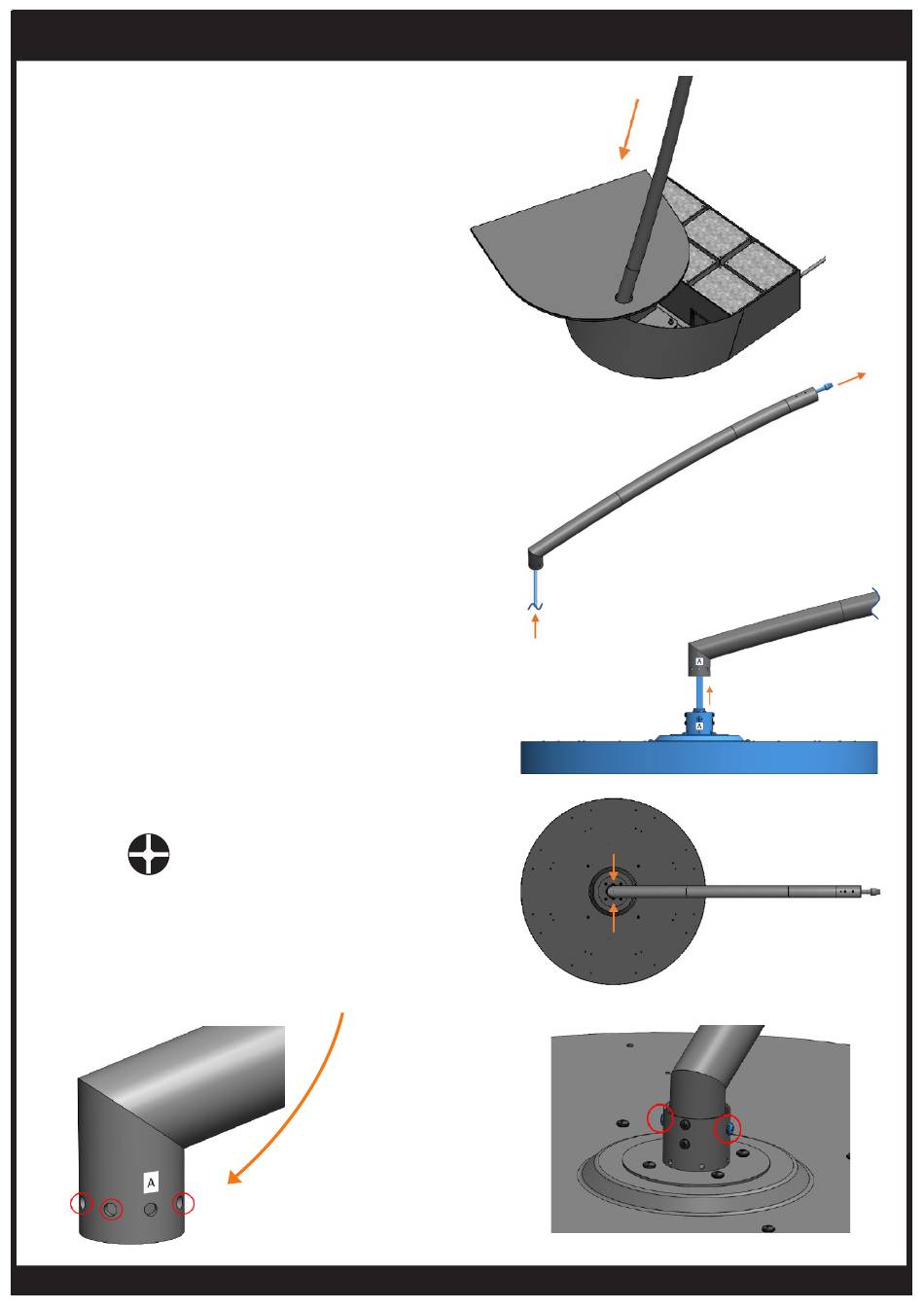

15. Schieben Sie die Sockelabdeckung über den
Unterarmabschnitt nach unten, damit sie auf
dem Sockel bleiben kann.
16. Den oberen Armabschnitt und den
Heizungskopf aus der Verpackung nehmen.
17. Führen Sie das Kabel durch den oberen
Armabschnitt und führen Sie es durch den
Durchlass.
18. Befestigen Sie den oberen Armabschnitt mit den
2 X Kuppelkopfschrauben (M5 – Länge: 14 mm)
am Heizungskopf (am Kopf vormontiert).
Richten Sie die Schraube mit der Markierung A
auf dem Heizungskopf mit dem Schraubenloch
mit der Markierung A auf dem oberen
Armabschnitt und jeweils B mit B aus.
Beide Schrauben sollten vollständig in die
beiden Schraubenlöcher senkrecht zum Arm
eingeführt werden, so dass sich das Bromic
Logo auf dem Glas an der Vorderseite des
Heizgeräts befindet.
M5 – Länge: 14 mm
2 x
(Am Kopf vormontiert)
Hinweis: Zusätzliche Schraubenlöcher sind
vorgesehen, falls der Heizungskopf in einem
späteren Schritt nicht mit dem Boden auf ein
Niveau gebracht werden kann. Diese können
vorerst ignoriert werden.
