3. MONTAGE UND ANSCHLUSS
6. Installieren Sie den Rahmen zur Wandmontage.
• Verwenden Sie eine Wasserwaage und die
mitgelieferten 5 x 50 mm Dübel und Schrauben.
7. Markieren Sie mit Bleistift und Wasserwaage die
Position für die Löcher für die Schrauben und die
Verkabelung (Datenkabel) 5 cm unterhalb der
Wandmontage, Stromkabel 10 cm unterhalb der
Wandmontage). Verwenden Sie eine Wasserwaage.
8. Führen Sie das Strom- und UTP-Kabel ca. 50 cm
durch die Löcher.
9. Bestimmen Sie die Länge des Stromversorgungskabels.
• Halten Sie die Ladestation vorübergehend in ihrer
Installationsposition.
• Schneiden Sie das Netzkabel auf die richtige Länge.
• Den Draht abisolieren.
10. Halten Sie die Ladestation vorsichtig fest und führen
Sie das Strom- und Datenkabel durch die
Kabelverschraubung und Kabeltülle.
• Schrauben Sie die Kabelverschraubung ab und legen
Sie sie auf die Unterseite der Ladestation.
• Schneiden Sie die Datenkabeltülle auf den
Durchmesser des Datenkabels zu.
• Ziehen Sie das Netzkabel 30 cm in die Ladestation.
11. Befestigen Sie die Ladestation an der Wandmontage.
• Verwenden Sie für die Installation die
M8-Unterlegscheibe und die Mutter.
Installation an einer Montagesäule

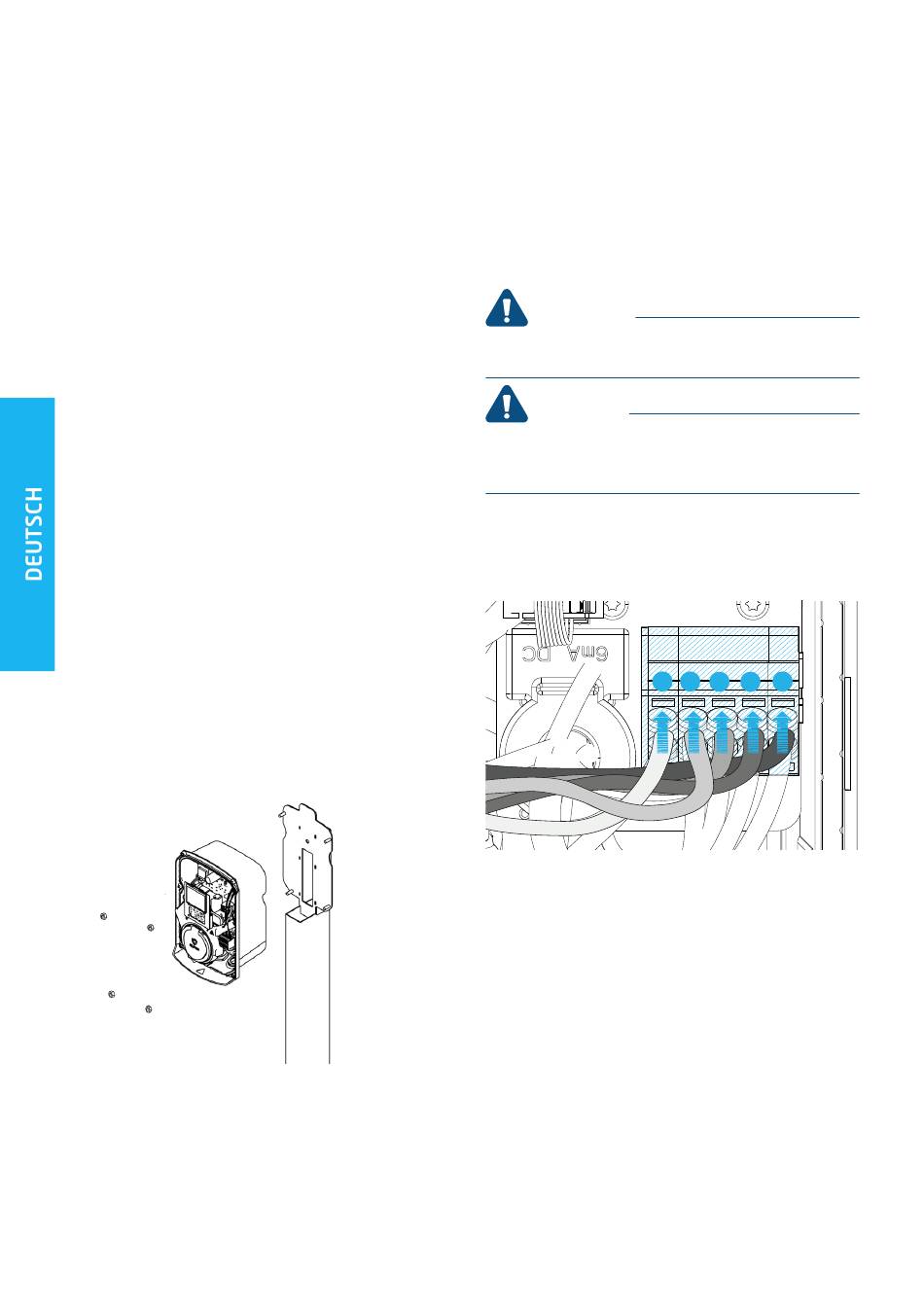

Abbildung 6: Befestigung an der Montagesäule
1. Entfernen Sie vorsichtig den Rahmen von der Rückseite
des Gehäuses.
Er wird bei der Montage an der Montagesäule nicht benötigt.
2. Platzieren Sie die Eve Single über die Gewindeenden
der Montagesäule. Die Ladestation wird zwar sofort
durch die Säule gestützt, aber halten Sie sie dennoch
gut fest, um ein Herabfallen und Beschädigungen zu
56
vermeiden.
3. Befestigen Sie die Eve Single an der Säule mit den M8
Muttern, die im Lieferumfang enthalten sind. Platzieren
Sie den gelb-grünen Erdungsleiter unter dem Kopf der
Schraube rechts unten, bevor Sie die Schraube
festziehen.

3.7 Elektrische Installation

WARNUNG
Lesen und befolgen Sie alle Sicherheitshinweise in diesem
Handbuch!
GEFAHR!
Die elektrische Anlage muss von jeder Stromquelle ge-
trennt werden, bevor Installations- oder
Wartungsarbeiten durchgeführt werden!
Beachten Sie die folgenden Abbildungen und schließen Sie
die Kabel entsprechend Ihrer Produktvariante an.
• Schließen Sie die Stromversorgungskabel an den
Anschlussblock an.
PE L1 L2
Abbildung 7: Elektrischer Anschluss, Pro-line, 3-phasig

3.8 Fertigstellen der Installation

• Ziehen Sie die Kabelverschraubung fest an, sodass
das Stromkabel und/oder Ladekabel kein Spiel mehr hat.
• Bringen Sie den transparenten Hilfsrahmen wieder an,
wenn Sie ihn abgenommen haben.
• Drücken Sie die Frontabdeckung wieder auf die
Ladestation.
• Schrauben Sie die Frontabdeckung mithilfe des
mitgelieferten Torx T20 Schraubenschlüssels an der
Ladestation fest. Verwenden Sie hierfür alle sechs
Schrauben.
Eve Single Pro-line DE Handbuchl | Version 2.4 | September 2021
N
L3
