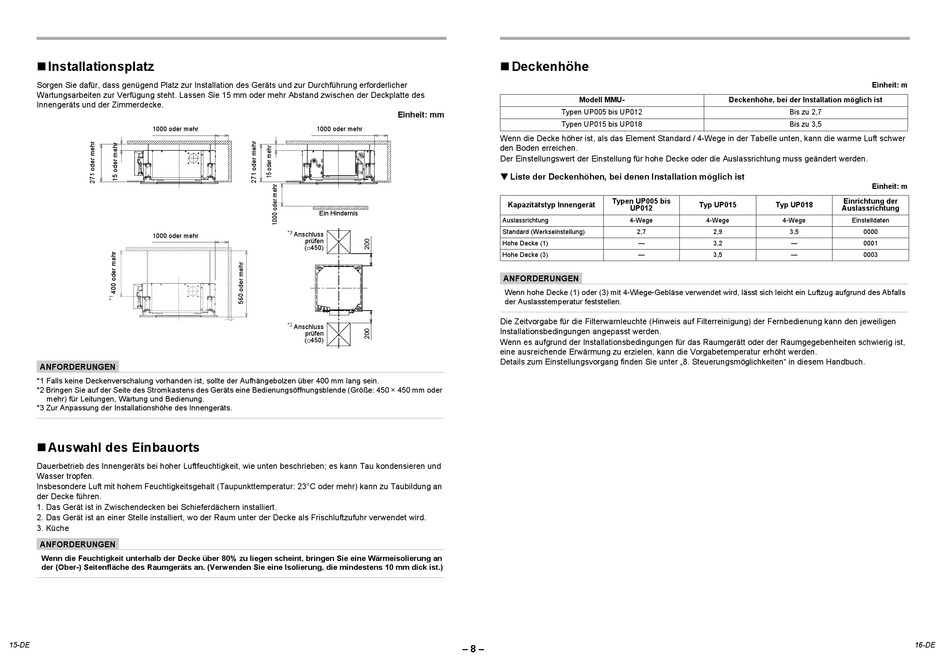

Installationsplatz
Sorgen Sie dafür, dass genügend Platz zur Installation des Geräts und zur Durchführung erforderlicher
Wartungsarbeiten zur Verfügung steht. Lassen Sie 15 mm oder mehr Abstand zwischen der Deckplatte des
Innengeräts und der Zimmerdecke.
1000 oder mehr
1000 oder mehr
ANFORDERUNGEN
*1 Falls keine Deckenverschalung vorhanden ist, sollte der Aufhängebolzen über 400 mm lang sein.
*2 Bringen Sie auf der Seite des Stromkastens des Geräts eine Bedienungsöffnungsblende (Größe: 450 × 450 mm oder
mehr) für Leitungen, Wartung und Bedienung.
*3 Zur Anpassung der Installationshöhe des Innengeräts.
Auswahl des Einbauorts
Dauerbetrieb des Innengeräts bei hoher Luftfeuchtigkeit, wie unten beschrieben; es kann Tau kondensieren und
Wasser tropfen.
Insbesondere Luft mit hohem Feuchtigkeitsgehalt (Taupunkttemperatur: 23°C oder mehr) kann zu Taubildung an
der Decke führen.
1. Das Gerät ist in Zwischendecken bei Schieferdächern installiert.
2. Das Gerät ist an einer Stelle installiert, wo der Raum unter der Decke als Frischluftzufuhr verwendet wird.
3. Küche
ANFORDERUNGEN
Wenn die Feuchtigkeit unterhalb der Decke über 80% zu liegen scheint, bringen Sie eine Wärmeisolierung an
der (Ober-) Seitenfläche des Raumgeräts an. (Verwenden Sie eine Isolierung, die mindestens 10 mm dick ist.)
15-DE
Einheit: mm
1000 oder mehr
Ein Hindernis
*3
Anschluss
prüfen
(□450)
*2
Anschluss
prüfen
(□450)
– 8 –
Deckenhöhe
Modell MMU-
Typen UP005 bis UP012
Typen UP015 bis UP018
Wenn die Decke höher ist, als das Element Standard / 4-Wege in der Tabelle unten, kann die warme Luft schwer
den Boden erreichen.
Der Einstellungswert der Einstellung für hohe Decke oder die Auslassrichtung muss geändert werden.
Liste der Deckenhöhen, bei denen Installation möglich ist
Typen UP005 bis
Kapazitätstyp Innengerät
UP012
Auslassrichtung
4-Wege
Standard (Werkseinstellung)
2,7
Hohe Decke (1)
—
Hohe Decke (3)
—
ANFORDERUNGEN
Wenn hohe Decke (1) oder (3) mit 4-Wiege-Gebläse verwendet wird, lässt sich leicht ein Luftzug aufgrund des Abfalls
der Auslasstemperatur feststellen.
Die Zeitvorgabe für die Filterwarnleuchte (Hinweis auf Filterreinigung) der Fernbedienung kann den jeweiligen
Installationsbedingungen angepasst werden.
Wenn es aufgrund der Installationsbedingungen für das Raumgerätt oder der Raumgegebenheiten schwierig ist,
eine ausreichende Erwärmung zu erzielen, kann die Vorgabetemperatur erhöht werden.
Details zum Einstellungsvorgang finden Sie unter „8. Steuerungsmöglichkeiten" in diesem Handbuch.
Einheit: m
Deckenhöhe, bei der Installation möglich ist
Bis zu 2,7
Bis zu 3,5
Einheit: m
Einrichtung der
Typ UP015
Typ UP018
Auslassrichtung
4-Wege
4-Wege
Einstelldaten
2,9
3,5
0000
3,2
—
0001
3,5
—
0003
16-DE
