9.4 Maatblad
Symbool
A
B
C
D
Symbool
A
B
C
D
1502818-03

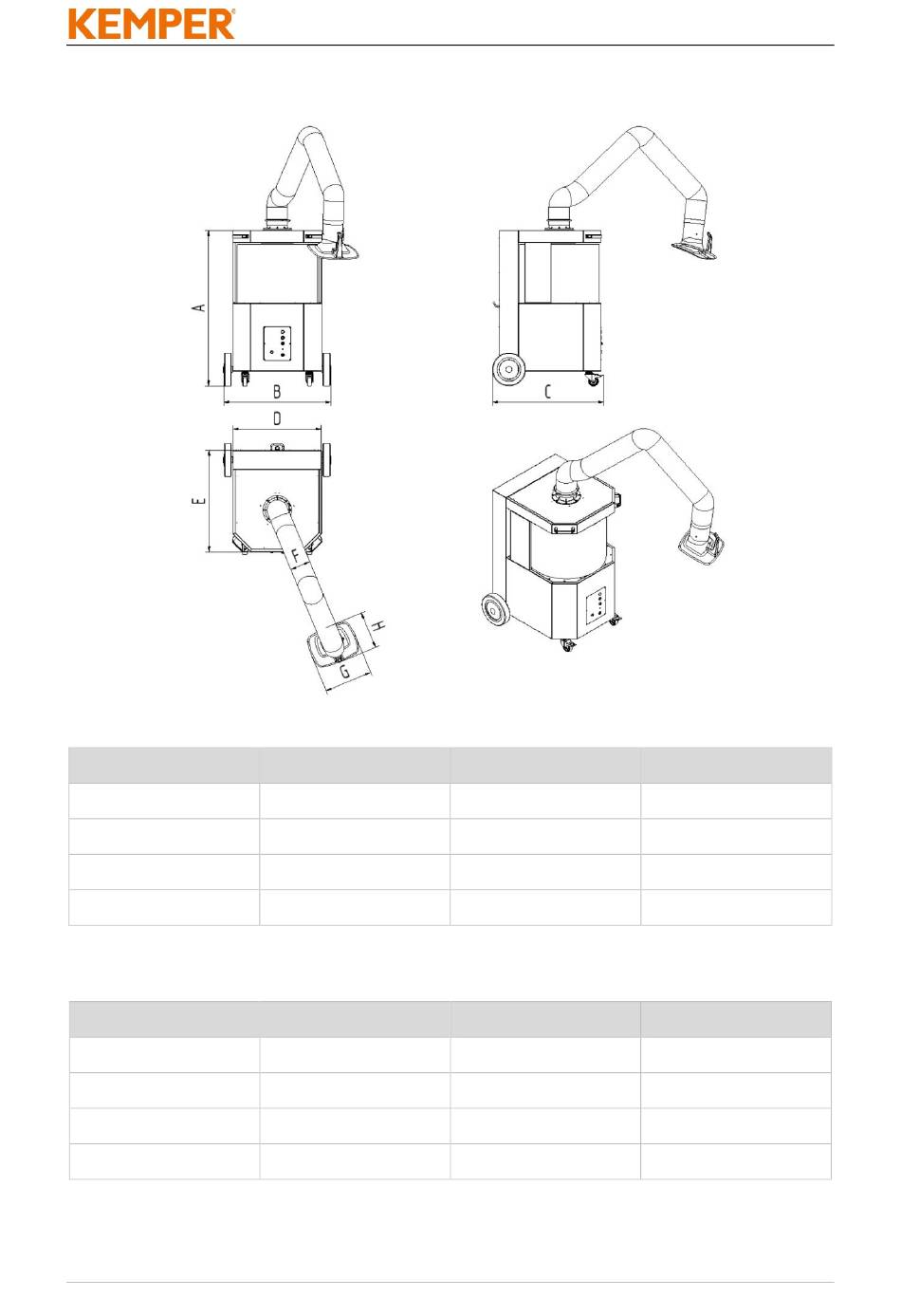

Afb. 28: Maatblad
Afmetingen
1.169 mm
795 mm
836 mm
667 mm
Tab. 42: Maattabel – 150 mm afzuigarm
Afmetingen
1.169 mm
795 mm
836 mm
667 mm
Tab. 43: Maattabel – 180 mm afzuigarm
- 146 -
Symbool
E
F
G
H
Symbool
E
F
G
H
NL
Afmetingen
764 mm
160 mm
360 mm
280 mm
Afmetingen
764 mm
180 mm
430 mm
405 mm
