3 Sicherheitshinweise/Vorschriften
4 Montage
Achtung!
Beschädigungsgefahr!
Kippen Sie die Außeneinheit nie über 45°, um
Auslaufen von Schmieröl aus dem Kompressor
in den Wärmetauscher zu verhindern.
– Verwenden Sie die Werkzeuge für Druckmessung,
Evakuierung und Wiederbefüllung nur für Kältemittel
R 407 C.
3.2
Vorschriften
Beachten Sie für die Elektroinstallation die Vorschriften
des VDE sowie der Elektroversorgungsunternehmen.
Verwenden Sie für die Verdrahtung handelsübliche
Leitungen.
Mindestquerschnitt der Leitungen:
– Stromversorgungsleitung 230 V: siehe techn. Daten
– Elektr. Verbindung Innen-Außeneinh.: (siehe techn.
Daten)
4
Montage
4.1
Anforderungen an den Montageort
Objekte, in denen der Betrieb von Klimageräten unter
Umständen Schwierigkeiten verursacht, könnten sein:
– Orte mit ölhältiger Luft
– Salzhaltige Umgebung
– Umgebungen mit Thermalwasser
– Orte mit Hochfrequenzmaschinen wie Schweiß-
maschinen, medizinische Einrichtungen etc.
4.1.1
Montageort für Inneneinheit wählen
– Montieren Sie die Inneneinheit in Deckennähe.
Beachten Sie dabei die Mindestabstände zu Decke und
Wänden (siehe Seite 8).
– Wählen Sie den Montageort so, dass die gekühlte Luft
den Raum gleichmäßig durchströmen kann. Der Luft-
strom darf nicht durch querstehende Balken, Ein-
bauten, Unterzüge oder Leuchten gestört werden.
– Platzieren Sie die Inneneinheit nicht in unmittelbarer
Nähe von Sitz- und Arbeitsplätzen, um störende Luft-
strömung zu vermeiden.
– Montieren Sie die Inneneinheit nicht in der Nähe von
Wärmequellen.
4.1.2 Montageort für Außeneinheit wählen
– Die Außeneinheit darf ausschließlich im Außenbereich
und nicht innerhalb von Gebäuden montiert werden.
– Wählen Sie den Montageort nach Möglichkeit so, dass
direkte Sonneneinstrahlung vermieden wird.
– Der Montageuntergrund muss das Gewicht der Außen-
einheit tragen und die Montage in waagerechter Posi-
tion zulassen. Außerdem muss er fest genug sein, um
Vibrationen zu vermeiden.
6
– Sie können die Außeneinheit auf festem Untergrund
oder wandhängend mittels einer Konsole montieren
(als Vaillant-Zubehör erhältlich). Verwenden Sie dabei
je nach Wandbeschaffenheit Schwerlast dübel.
– Planen Sie evtl. die Montage von Schwingungs-
dämpfern ein (Zubehör).
– Bei der bodenseitigen Montage müssen Sie einen Frei-
raum für den Kondensatablauf sowie für die mögliche
Schneehöhe einplanen.
– Montieren Sie die Außeneinheit so, dass sie nicht zu
starkem direkten Wind ausgesetzt, aber dennoch gut
belüftet ist. Die Luftansaugung und –ausblasung muss
ungehindert erfolgen können.

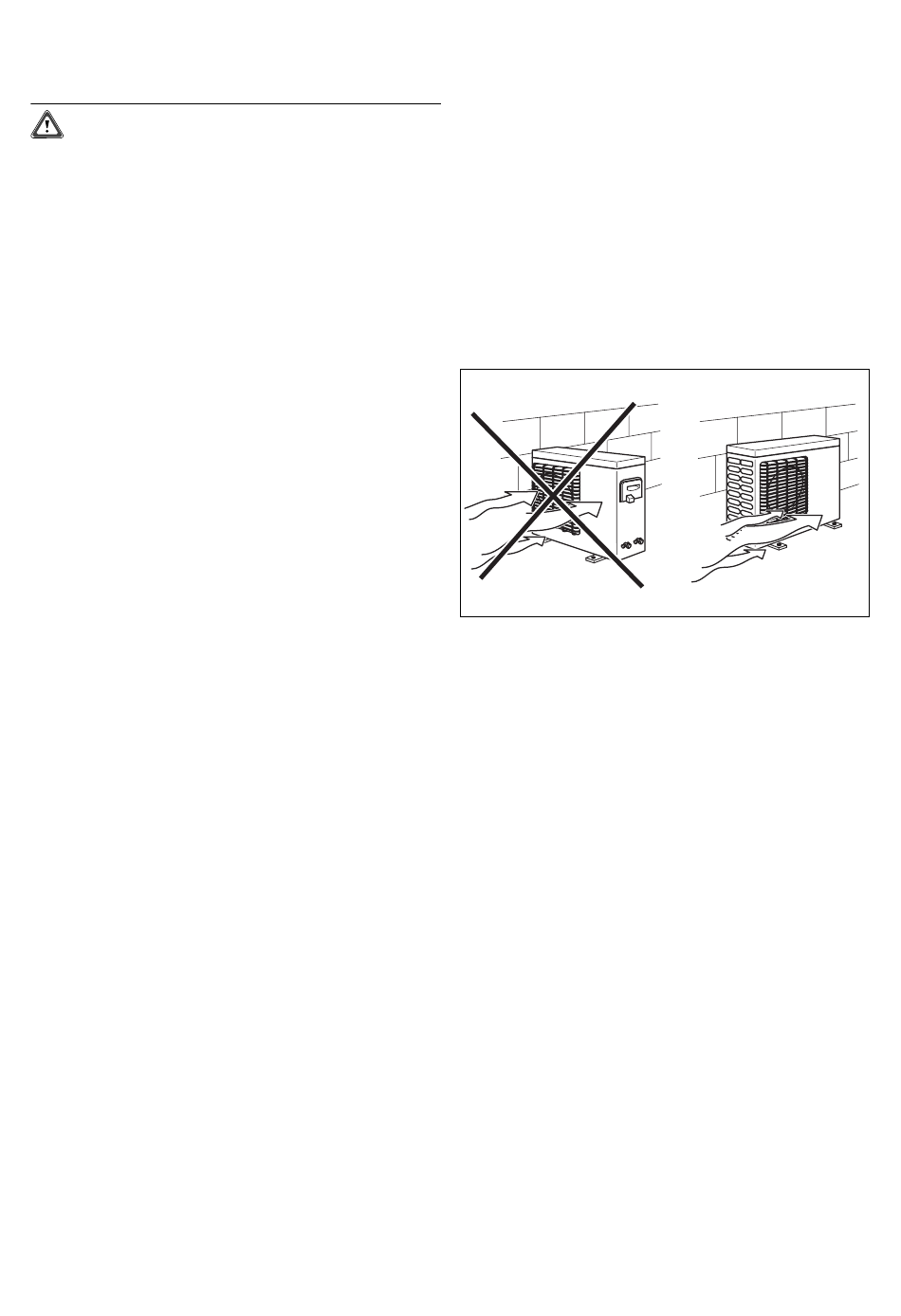

Abb. 4.1: Außeneinheit nicht gegen die Windrichtung montieren
– Achten Sie darauf, dass Nachbarn nicht durch Luft-
strömungen und Betriebsgeräusche gestört werden.
– Holen Sie bei Mietobjekten das Einverständnis des
Eigentümers ein.
– Der Montageort muss frei von entzündlichen, leicht
brennbaren Gasen bzw. Stoffen sowie von starker
Staubentwicklung sein.
– Beachten Sie die Mindestabstände (siehe Seite 8).
4.1.3 Kältemittelrückführung planen
Im Kältemittelkreislauf ist ein Spezialöl enthalten, das
hauptsächlich als Schmierung für den Kompressor der
Außeneinheit dient. Für die Ölrückführung zum Komp-
ressor ist es am günstigsten, wenn die Inneneinheit
höher als die Außeneinheit sitzt und die Saugleitung mit
Gefälle zum Kompressor verlegt wird.
Wenn Sie die Außeneinheit höher als die Inneneinheit
montieren, müssen Sie die Saugleitung (dickere Leitung)
senkrecht verlegen. Bei Höhen über 7,5 m müssen Sie
zusätzlich alle 7,5 m eine Öltasche installieren, in der
sich das Öl sammeln und zurück in die Außeneinheit
gesaugt werden kann. Außerdem können Sie vor die
Außeneinheit einen Überbogen legen, dies unterstützt
die Ölrückführung zusätzlich.
Installations- und Wartungsanleitung VAHE Klimagerät
