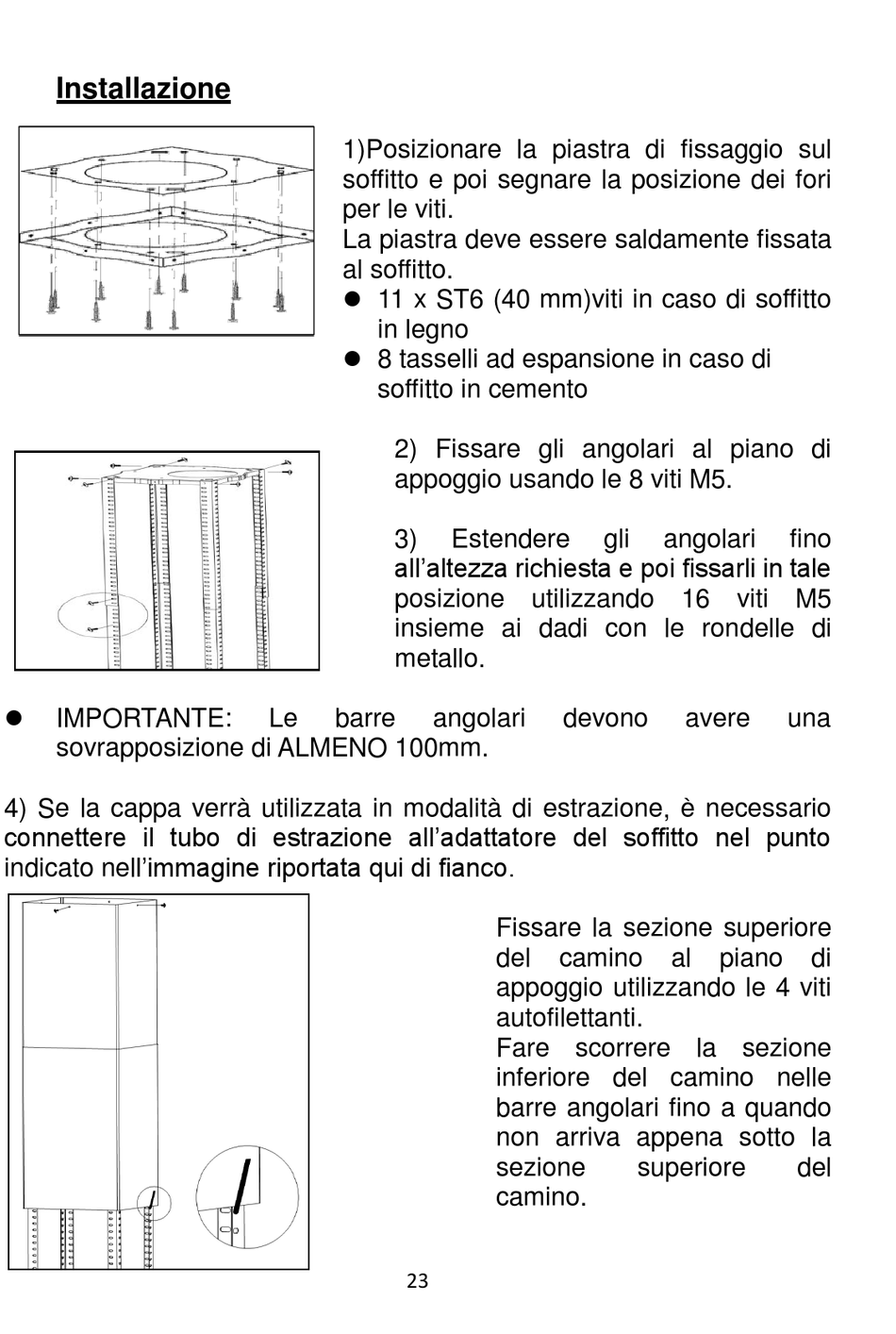

Installazione

IMPORTANTE:
sovrapposizione di ALMENO 100mm.
4) Se la cappa verrà utilizzata in modalità di estrazione, è necessario
connettere il tubo di estrazione all'adattatore del soffitto nel punto
indicato nell'immagine riportata qui di fianco.
1)Posizionare la piastra di fissaggio sul
soffitto e poi segnare la posizione dei fori
per le viti.
La piastra deve essere saldamente fissata
al soffitto.
 11 x ST6 (40 mm)viti in caso di soffitto
in legno
 8 tasselli ad espansione in caso di
soffitto in cemento
2) Fissare gli angolari al piano di
appoggio usando le 8 viti M5.
3)
all'altezza richiesta e poi fissarli in tale
posizione utilizzando 16 viti M5
insieme ai dadi con le rondelle di
metallo.
Le barre angolari
23
Estendere gli
devono
Fissare la sezione superiore
del camino
appoggio utilizzando le 4 viti
autofilettanti.
Fare scorrere la sezione
inferiore del camino nelle
barre angolari fino a quando
non arriva appena sotto la
sezione
camino.
angolari fino
avere una
al piano
superiore del
di
