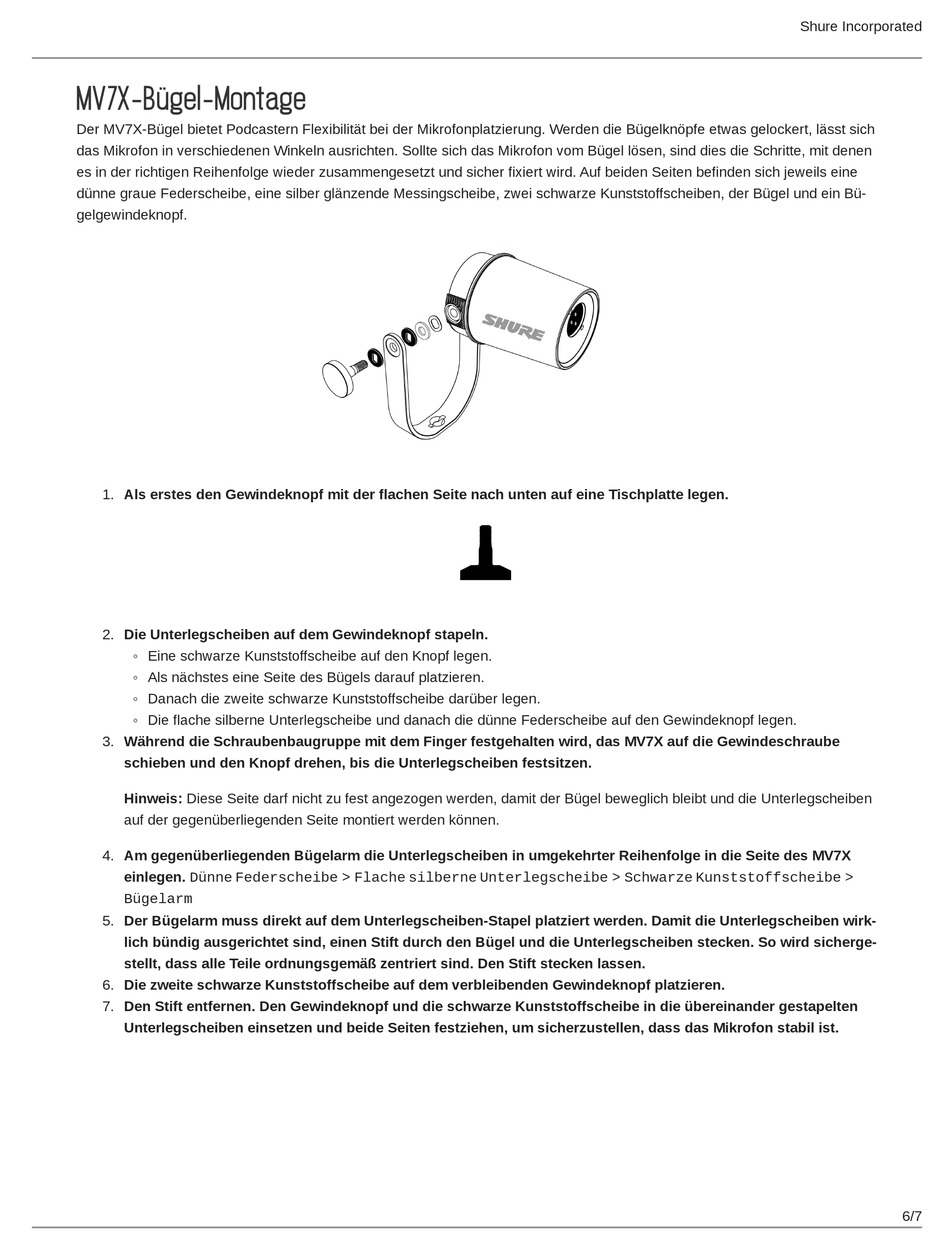

MV7X-Bügel-Montage
Der MV7X-Bügel bietet Podcastern Flexibilität bei der Mikrofonplatzierung. Werden die Bügelknöpfe etwas gelockert, lässt sich
das Mikrofon in verschiedenen Winkeln ausrichten. Sollte sich das Mikrofon vom Bügel lösen, sind dies die Schritte, mit denen
es in der richtigen Reihenfolge wieder zusammengesetzt und sicher fixiert wird. Auf beiden Seiten befinden sich jeweils eine
dünne graue Federscheibe, eine silber glänzende Messingscheibe, zwei schwarze Kunststoffscheiben, der Bügel und ein Bü
gelgewindeknopf.
1.
Als erstes den Gewindeknopf mit der flachen Seite nach unten auf eine Tischplatte legen.
2.
Die Unterlegscheiben auf dem Gewindeknopf stapeln.
◦
Eine schwarze Kunststoffscheibe auf den Knopf legen.
◦
Als nächstes eine Seite des Bügels darauf platzieren.
◦
Danach die zweite schwarze Kunststoffscheibe darüber legen.
◦
Die flache silberne Unterlegscheibe und danach die dünne Federscheibe auf den Gewindeknopf legen.
3.
Während die Schraubenbaugruppe mit dem Finger festgehalten wird, das MV7X auf die Gewindeschraube
schieben und den Knopf drehen, bis die Unterlegscheiben festsitzen.
Hinweis: Diese Seite darf nicht zu fest angezogen werden, damit der Bügel beweglich bleibt und die Unterlegscheiben
auf der gegenüberliegenden Seite montiert werden können.
4.
Am gegenüberliegenden Bügelarm die Unterlegscheiben in umgekehrter Reihenfolge in die Seite des MV7X
einlegen. Dünne Federscheibe > Flache silberne Unterlegscheibe > Schwarze Kunststoffscheibe >
Bügelarm
5.
Der Bügelarm muss direkt auf dem Unterlegscheiben-Stapel platziert werden. Damit die Unterlegscheiben wirk-
lich bündig ausgerichtet sind, einen Stift durch den Bügel und die Unterlegscheiben stecken. So wird sicherge-
stellt, dass alle Teile ordnungsgemäß zentriert sind. Den Stift stecken lassen.
6.
Die zweite schwarze Kunststoffscheibe auf dem verbleibenden Gewindeknopf platzieren.
7.
Den Stift entfernen. Den Gewindeknopf und die schwarze Kunststoffscheibe in die übereinander gestapelten
Unterlegscheiben einsetzen und beide Seiten festziehen, um sicherzustellen, dass das Mikrofon stabil ist.
Shure Incorporated
6/7
