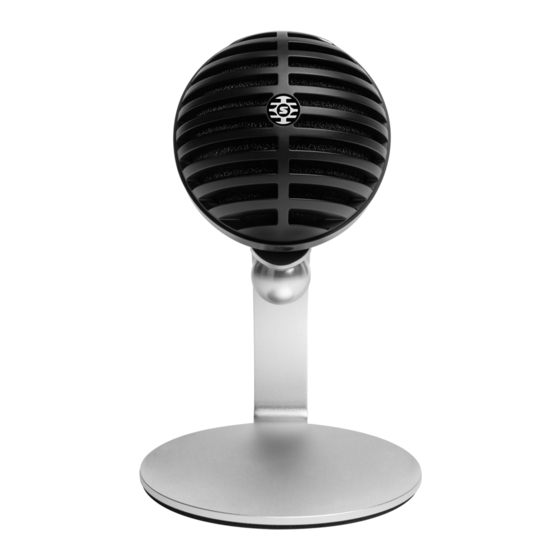

- Seite 1 MV5C Heimbüromikrofon The Shure USB home office microphone, MV5C, user guide. Version: 1.0 (2021-A)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Zugriff auf die Systemsteuerung MV5C Heimbüromikrofon Monitoring-Möglichkeiten für das MV5C Allgemeine Beschreibung Hören über den Computerausgang Technische Eigenschaften Hören über den Kopfhörerausgang (Direktes Monitoring) 7 Schnelles Einrichten Störungssuche Anschlüsse und Bedienelemente Systemanforderungen und Kompatibilität Preset-Modi... -
Seite 3: Mv5C Heimbüromikrofon
MV5C auswählen. Hinweis: Erfolgt der Anschluss an das MV5C zum ersten Mal, bleibt die Audiowiedergabe dem zuvor ausgewählten Ausgang zugeordnet. Das be deutet, dass das Mikrofon für den Audioeingang, aber nicht für den Ausgang aktiviert wird. Die Ausgabe erfolgt weiterhin über den ComputerLaut... -
Seite 4: Anschlüsse Und Bedienelemente
Das entsprechende Kabel (USB-A oder USB-C) zum Anschließen des MV5C an einen Computer verwenden. ⑥ Monitor-Anzeige (Kopfhörer-LED) LED-Verhalten Status Der Kopfhörerausgang ist aktiviert. Direktes Monitoring ist einge Grün schaltet. Der Kopfhörerausgang ist aktiviert. Direktes Monitoring ist ausge schaltet. Der Kopfhörerausgang ist deaktiviert. Hinweis: Direktes Monitoring bezieht sich auf das Abhören der Wiedergabe über den Kopfhörerausgang des MV5C. 4/10... -
Seite 5: Preset-Modi
Bietet für die Nachbearbeitung des Signals die größte Flexibilität. Linear Aufstellung Bei Konferenzanwendungen das MV5C 30–46 cm von Ihrem Gesicht entfernt platzieren und den Sprachmodus auswählen. Um optimale Ergebnisse zu erzielen, das Mikrofon einfach links oder rechts von der Tastatur platzieren, wobei das kreisförmige Shure-Logo auf Ihren Mund gerichtet ist. Dadurch wird das Mikrofon für eine optimale Tonaufnahme richtig ausgerichtet. 5/10... -
Seite 6: Einstellen Des Mikrofonpegels
• Die Kopfhörer-Lautstärke wirkt sich nicht auf den Signalpegel aus, der an den Computer gesendet wird. Einstellen des Kopfhörerpegels Mit der MV5C-Rändelscheibe kann der Kopfhörer-Monitoringpegel einfach angepasst werden, indem der Kopfhörerausgang des MV5C aktiviert wird. Zugriff auf die Systemsteuerung Windows Das Fenster Einstellungen öffnen, System >... -
Seite 7: Monitoring-Möglichkeiten Für Das Mv5C
Monitoring-Möglichkeiten für das MV5C Hören über den Computerausgang Das MV5C mit dem USBKabel an den Computer anschließen und über die eingebauten Lautsprecher oder den Kopf hörerausgang des Computers hören. Wird die Computer-Audiowiedergabe angehört, erlischt die Kopfhörer-LED am MV5C, da der Kopfhörerausgang ausgeschaltet wird. -
Seite 8: Störungssuche
Sicherstellen, dass das MV5C vollständig eingesteckt ist. nicht auf Die Einstellungen in der SoundSystemsteuerung des Rechners prüfen. Beim Anschlie Audio ist zu niedrig ßen des MV5C an den Computer zunächst darauf achten, dass der Lautstärkepegel des Computers erhöht wird. Die Sound-Systemsteuerung des Computers prüfen, um sicherzustellen, dass das MV5C Schlechte Audioqualität vollständig eingesteckt ist und als Audiogerät ausgewählt wurde. - Seite 9 Shure Incorporated Richtcharakteristik Richtmikrofon (mit Nierencharakteristik) Bittiefe 16 Bit/24 Bit Abtastrate 48 kHz Frequenzgang 20 Hz bis 20,000 Hz Einstellbarer Verstärkungsbereich 0 bis +36 dB Empfindlichkeit [1][2} -40 dBFS/Pa bei 1 kHz Maximaler Schalldruckpegel 130 dB Schalldruckpegel Kopfhörerausgang 3,5 mm Versorgungsspannungen Powered through USB connector Stummschalterbedämpfung Stativ...
-
Seite 10: Zubehör
Shure Incorporated Abmessungen mit Stativ 89 x 142 x 97 mm H x B x T Kabel 1-m-USB-A-Kabel/1 m USB-C cable 1 Pa=94 dB SPL At Minimum Gain, Flat Mode Richtcharakteristik Frequenzgang Zubehör Im Lieferumfang enthalten MV5 Tischstativ AMV5-DS 1-m-USB-Kabel AMV-USB 1 m USB-C cable...
