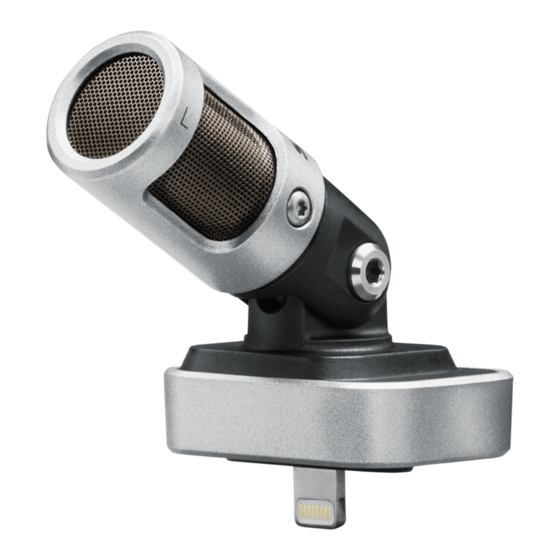

- Seite 1 MV88 ™ ShurePlus MOTIV iOS Mitte-Seite-Stereo- Kondensatormikrofon The Shure digital stereo condenser microphone, MV88, user guide. Version: 5.1 (2021-A)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Meine Aufnahmen MV88 ShurePlus MOTIV™ iOS Mitte-Seite-Stereo-Kon- Umwandeln mehrerer Dateien densatormikrofon Wiedergabe Allgemeine Beschreibung Bearbeiten der Audioaufnahme Technische Eigenschaften Navigieren im Zeitverlauf Schnelles Einrichten Erstellen einer Wiedergabeschleife Marker MV88-Mikrofonkonstruktion Editor Einstellung des Mikrofons Bearbeitung im Teilen-Modus... -
Seite 3: Mv88 Shureplus Motiv™ Ios Mitte-Seite-Stereo-Kon- Densatormikrofon
Das MV88 kann mit allen iOS-Geräten, die einen Lightning-Anschluss aufweisen, betrieben werden. Kompakt und haltbar Das MV88 bietet ein robustes Metallgehäuse und kann dank seiner Größe überall hin mitgenommen werden. Wie alle Shure- Produkte gewährleistet das MV88 Zuverlässigkeit während des Einsatzes. -
Seite 4: Schnelles Einrichten
Einstellungen jedoch vor der Aufnahme korrekt eingestellt werden. MV88-Mikrofonkonstruktion Das MV88 verfügt über zwei Kapseln: Eine Kapsel weist Nierencharakteristik auf und dient zur Aufnahme von Klangquellen di- rekt vor dem Mikrofon. Die andere Kapsel hat eine Achtercharakteristik und nimmt seitlich einfallenden Schall auf. -
Seite 5: Einstellung Des Mikrofons
Shure Incorporated Mikrofonkapsel Einstellung des Mikrofons Um korrekte Stereoaufnahmen in beliebigen Positionen zu erzielen, muss die Vorderseite des Mikrofons auf die Klangquelle gerichtet werden und die Seiten müssen richtig ausgerichtet sein. Die Markierungen L und R am Mikrofongehäuse helfen bei der Ausrichtung. -
Seite 6: Ausrichten Des Mikrofons
Möglichkeiten zum Aufnehmen einer bestimmten Klangquelle gibt. Experimentieren Sie mit der Mikrofonaufstel- lung und den Einstellungen, um die beste Klangqualität zu erzielen. Tipp: Bei korrekter Ausrichtung des Stereomikrofons ist der Shure-Aufdruck auf der Oberseite. Wenn der Name nicht sichtbar ist, das Gehäuse um 90° drehen. - Seite 7 Shure Incorporated Audio-Interview (Tischplatte) Das Aufnahmegerät auf eine flache Oberfläche legen, wobei die Seiten auf jeweils eine der beiden Personen gerichtet sind. Die Voreinstellung MONO BIDIRECTIONAL in der MOTIV-App auswählen. Video-Interview Zur Aufnahme der beiden Stimmen, sowohl des Sprechers vor wie auch hinter der Kamera, die Voreinstellung MONO BIDI- RECTIONAL in der MOTIV-App auswählen.
-
Seite 8: Verbindung Der Kopfhörer Mit Integrierten Mikrofonen
• Das integrierte Mikrofon an den Kopfhörern soll deaktiviert werden. Das Kabel gewährleistet, dass die Aufnahme aus- schließlich mittels MV88 und nicht durch das Inline-Mikrofon der Kopfhörer erfolgt. Die MOTIV-App Mit der MOTIV-App können Mikrofoneinstellungen geändert und Audiosignale aufgenommen, bearbeitet und geteilt werden. -
Seite 9: Einrichten Des Mikrofons
Shure Incorporated Einrichten des Mikrofons Mikrofoneinstellungen ① Menü Das Menü auswählen, um die allgemeinen App-Einstellungen und das Fenster „Über“ für Versionsinformationen aufzuru- fen. ② Eingangspegelanzeige Zeigt die Stärke des Eingangssignals an und, ob es sich um ein Mono- oder Stereosignal handelt. Die lautesten Spitzen sollten den optimalen Bereich erreichen (wird durch schattierten Bereich der Eingangspegelanzeige zwischen –12 und 0... -
Seite 10: Preset-Modi
Shure Incorporated Wischen, um zwischen den Abnahmecharakteristiken Stereo, Mono Cardioid, Mono Bidirectional oder Raw Mid-Side zu wählen. Anschließend die Abnahmebereichsbreite des Stereomikrofons einstellen. Tipp: Bei der Einstellung der Stereobreite die Platzierung des Mikrofons und die Größe der Klangquelle berücksichtigen. Die Aufnahme eines großen Orches... - Seite 11 Shure Incorporated Mitte = Ein Mono-Nierencharakteristik Seiten = Aus Mitte = Aus Mono-Achtercharakteristik Seiten = Ein Mitte = Ein Seiten = Ein Mitte-Seite Unter „Raw Mid-Side Output“ sind wei- tere Informationen zu finden. Raw Mid-Side Output Für höhere Flexibilität nach der Nachbearbeitung die Einstellung Raw Mid-Side verwenden. Damit wird ein 2-Kanal-Signal mit...
-
Seite 12: Erweiterte Mikrofoneinstellungen
Shure Incorporated Manuelles Decodieren von MS-Signalen Erweiterte Mikrofoneinstellungen Nach Auswahl des Preset-Modus können Sie die Feinabstimmung der Klangquellen mit Limiter-, Kompressor und Equalizer- Einstellungen vornehmen. Diese Einstellungen müssen im Mikrofon beibehalten werden, wenn andere Anwendungen für Au- dio- und Videoaufnahme genutzt werden. -
Seite 13: Aufnehmen
Shure Incorporated Equalizer Die voreingestellten Modi ändern, um die DSP-Änderungen zu hören, und den Equalizer verwenden, um Frequenzbänder zu verstärken oder abzusenken, und um die Klangreinheit zu verbessern. Hinweis: Die Entzerrung in den Voreinstellungen wird nicht angezeigt. Das Symbol EQ auf der Statusleiste der erweiterten Einstellungen zeigt jedoch die vom Anwender gewählte Entzerrung an. - Seite 14 Shure Incorporated Aufnahmeeinstellungen ① Gerätestatus Im Status wird der Modellname des angeschlossenen MOTIV-Geräts angezeigt. ② Einstellungsstatus Zeigt die Symbole für die derzeit aktivierten erweiterten Funktionen an. ③ Mikrofon-/Kopfhörer-Gain Regelt die Eingangsverstärkung, um die Lautstärke der Tonquelle der Schallquelle anzupassen. Die Eingangsverstärkung so anpassen, dass sich die Pegelspitzen im optimalen Bereich befinden (wird durch schattierten Bereich der Eingangspe- gelanzeige angezeigt).
-
Seite 15: Bittiefe Und Abtastrate
Hälfte der Wellenform dar. MOTIV unterstützt Mikrofone von Drittanbietern mit Mono-Aufnahme. Aufnahme in Stereo Das MV88-Gehäuse kann geschwenkt werden und lässt sich um 90 Grad drehen, um Portrait- oder Querformat-Aufnahmen anzufertigen. Links und Rechts sind gekennzeichnet, um die Stereo-Ausrichtung des Mikrofons anzuzeigen. Das Stereoklang- bild ist korrekt, wenn das Shure-Logo nach oben zeigt. -
Seite 16: Dunkles Design Verwenden
Shure Incorporated Dunkles Design verwenden Die Option „Dunkle Anzeige“ auswählen, um die Anzeige der App von hellgrau auf dunkelgrau umzustellen. Die dunklere An- zeige ist ideal für unauffällige Aufnahmen bei schwachem Licht geeignet. Ein dunklere Anzeige verlängert zudem die Lebens- dauer der Batterie. -
Seite 17: Umwandeln Mehrerer Dateien
Auf die drei Punkte tippen, um Dateien umzubenennen, zu teilen, zu konvertieren, Grafiken hinzuzufügen oder Dateien zu löschen Umwandeln mehrerer Dateien Shure-MOTIV ermöglicht das Umwandeln, Freigeben oder Löschen mehrerer Dateien gleichzeitig. Nur WAV-Dateien können konvertiert werden. Auf Select in der oberen rechten Ecke von „Eigene Aufnahmen“ tippen. -
Seite 18: Bearbeiten Der Audioaufnahme
Shure Incorporated ① Spur-Informationen Zeigen den Namen des aktuell wiedergegebenen Spur an, einschließlich Dateiformat, Bittiefe, Abtast- rate und ob die Spur in Stereo oder Mono aufgenommen wurde. ② Spurgrafik Die MOTIV-Grafik beibehalten. Oder die Grafik mit Bildern von den Fotos auf dem Gerät individuell anpassen. -
Seite 19: Navigieren Im Zeitverlauf
Shure Incorporated Es gibt zwei Bearbeitungsmodi: • Mit Split Mode kann eine lange Audiodatei in eine oder mehrere separate Dateien aufgeteilt werden. Diese Option ist sehr nützlich, wenn eine lange Performance aufgenommen wurde und verschiedene Stellen einzeln angehört werden sollen. •... -
Seite 20: Editor
Shure Incorporated Marker sind „Lesezeichen“, mit denen an bestimmte Stellen in der Aufnahme zurückgekehrt werden kann. Sie haben keinen Einfluss auf die Start- und Stopppunkte der Wiedergabe, sondern dienen nur zur Referenz. Im Split-Modus werden durch die Marker-Platzierung die Stellen festgelegt, an der die Datei aufgeteilt wird. Marker werden im Format Stunde, Minute, Sekunde und Millisekunde (00:00:00:00) angegeben. -
Seite 21: Bearbeitung Im Teilen-Modus
Shure Incorporated Bearbeitung im Trimmen-Modus Der Trimmen-Modus dient zur Bearbeitung des zusätzlichen Bereichs des Audiotitels am Anfang und Ende. Unter Eigene Aufnahmen die Audiodatei auswählen, die bearbeitet werden soll. Das Symbol Bearbeiten auswählen, um den Editor zu öffnen. Die blauen Linien stellen die Start- und Endpunkt der Spur dar. Die blaue Linie auswählen und ziehen, um die Start- und Endzeiten anzupassen. -
Seite 22: Teilen Von Motiv-Aufnahmen
Shure Incorporated Teilen von MOTIV-Aufnahmen Speichern als Video-Format Die Audiodatei kann in eine Videodatei umgewandelt werden, die problemlos in sozialen Medien über „Eigene Aufnahmen“ des iOS-Geräts geteilt werden können. Die Datei, die umgewandelt werden soll, in „Eigene Aufzeichnungen“ auswählen. Die Schaltfläche Share auswählen. -
Seite 23: Speichern In Dropbox
Shure Incorporated Auf die drei Punkte neben dem Dateinamen tippen. Add Artwork auswählen, um verfügbare Bilddateien anzuzeigen. Ein Foto auswählen. Wenn die Grafik geändert werden soll, den Vorgang wiederholen und ein andere Bild auswählen. ™ Speichern in Dropbox MOTIV-Dateien können als Backup-Kopien in Dropbox gespeichert werden, um Speicherplatz auf dem iOS-Gerät freizuräu- men oder die Dateien in sozialen Medien zu teilen. -
Seite 24: Störungssuche
Mikrofon wird nicht Statusleiste nicht angezeigt wird. erkannt. Die LED befindet sich am Sockel des MV88. Da das Mikrofon aufgrund des Lightning-An- schlusses in beliebiger Ausrichtung eingesteckt werden kann, ist es möglich, dass das LED am MV88 aus Gerät die LED verdeckt. -
Seite 25: Messmodus Für Mvl-Unterstützung
Shure Incorporated Problem Abhilfe Headsets mit integrierten Mikrofonen können das MV88 als Audiogerät übersteuern. Das Audio-Qualität ändert sich, im Lieferumfang enthaltene Kopfhörer-Adapterkabel verwenden, um Störungen durch an- wenn ein Headset einge- dere Mikrofone zu vermeiden. Sicherstellen, zunächst das Headset und als Letztes das steckt wird MV88 einzustecken. -
Seite 26: Technische Daten
Shure Incorporated Technische Daten MFi-zertifiziert DSP-Modi (Presets) Sprache/Gesang/Akustisch/Laut/Flat Wandlertyp Niere (10 mm)/Achtercharakteristik-Kondensatorkapsel (10 mm) Richtcharakteristik Einstellbare Stereobreite/Mono Bidirectional/Mono Cardioid/Mitte-Seite Stereoprinzip Mitte-Seite Frequenzgang 20 Hz bis 20,000 Hz Einstellbarer Verstärkungsbereich 0 bis +36 dB Empfindlichkeit [1] [2] -37 dBFS/Pa bei 1 kHz... -
Seite 27: Zubehör
At Minimum Gain, Flat Mode Frequenzgang Bittiefe Abtastrate 48 kHz 44.1 kHz 48 kHz 44.1 kHz Zubehör Im Lieferumfang enthalten MV88-Filter aus Schaumstoff AMV88-WS MV88-Tragetasche AMV88-CC Optionales Zubehör Rycote Windjammer für MV88 AMV88-FUR Ersatzteile MV88-Filter aus Schaumstoff AMV88-WS MV88-Tragetasche AMV88-CC Kopfhörermonitor-Anpassungskabel 95A13511 27/28... -
Seite 28: Zulassungen
Verträglichkeit beeinträchtigt werden. Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kenn- zeichnung berechtigt. Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa: Shure Europe GmbH Zentrale für Europa, Nahost und Afrika Abteilung: EMEA-Zulassung Jakob-Dieffenbacher-Str.
