Shure MV88 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Shure Anleitungen
  4. Mikrofone
  5. MV88
  6. Bedienungsanleitung

Shure MV88 Bedienungsanleitung

Ios mid-side stereo condenser microphone
Vorschau ausblenden Andere Handbücher für MV88:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 21
iOS MID-SIDE STEREO
CONDENSER MICROPHONE
MV88
USER GUIDE
Le Guide de l'Utilisateur
Bedienungsanleitung
Guia del Usuario
Guida dell'Utente
Manual do Usuário
Руководство пользователя
Gebruikershandleiding
取扱説明書
사용자 안내서
用户指南
消費者指南
Panduan Pengguna
© 2015 Shure Incorporated
27A24500 (Rev. 1)
Printed in U.S.A.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shure MV88

Inhaltszusammenfassung für Shure MV88

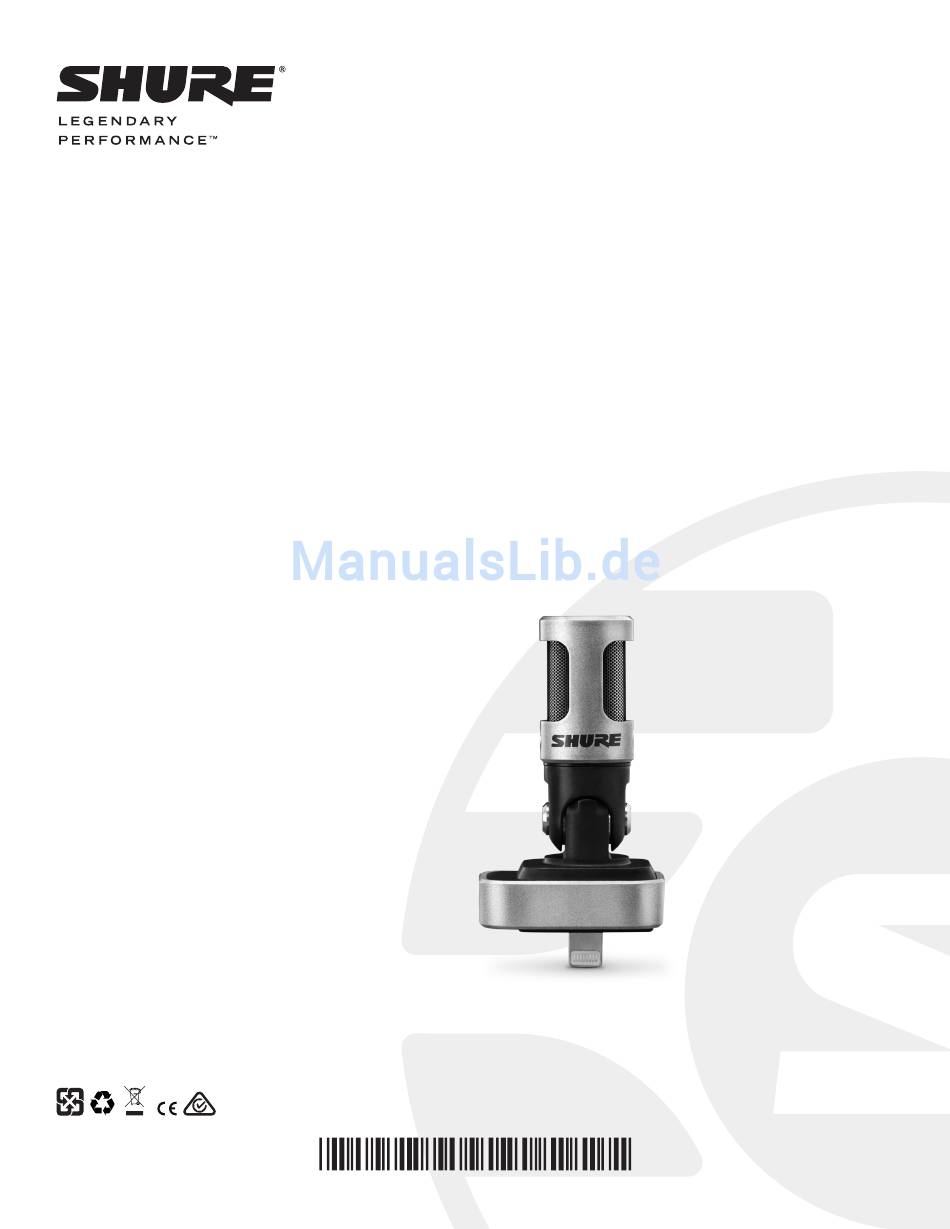

  • Seite 1 MID-SIDE STEREO CONDENSER MICROPHONE MV88 USER GUIDE Le Guide de l’Utilisateur Bedienungsanleitung Guia del Usuario Guida dell’Utente Manual do Usuário Руководство пользователя Gebruikershandleiding 取扱説明書 사용자 안내서 用户指南 消費者指南 Panduan Pengguna © 2015 Shure Incorporated 27A24500 (Rev. 1) Printed in U.S.A.

  • Seite 21: Technische Eigenschaften

    Das MV88 ist mit mobilen Geräten, die einen Lightning-Anschluss aufweisen, kompatibel. 1. Das Mikrofon in den Lightning-Anschluss am iOS-Gerät einstecken. Die LED am Sockel des MV88 leuchtet auf, wenn eine Audio-Anwendung oder die ShurePlus MOTIV-Aufnahme-App offen ist und das MV88 als Aufnahmegerät ausgewählt ist.

  • Seite 22: Einstellung Des Mikrofons

    MV88-Mikrofonkonstruktion Das MV88 verfügt über zwei Kapseln: eine Kapsel weist Nierencharakteristik auf und dient zur Aufnahme von Ton unmittelbar vor dem Mikrofon. Die andere Kapsel weist Achtercharakteristik auf und dient zur Aufnahme von Ton auf der linken und rechten Seite.

  • Seite 23: Ausrichten Des Mikrofons

    ShurePlus MOTIV-App auswählen. Tipp: Um die richtige Stereoausrichtung des Mikrofons zu gewährleisten, nachprüfen, ob der Shure-Name an der Oberseite des Mikrofons deutlich sichtbar ist. Wenn der Name nicht sichtbar ist, das Gehäuse um 90° drehen.

  • Seite 24: Verwendung Mit Kopfhörern

    • Sie benötigen eine dünnere Verbindung zum Kopfhörereingang an Ihrem Aufnahmegerät. Das Kabel ermöglicht die Verwendung von Kopfhörern mit größeren Anschlüssen. • Sie möchten das Inline-Mikrofon an Ihren Ohrhörern deaktivieren. Das Kabel gewährleistet, dass der aufgenommene Ton ausschließlich vom MV88 und nicht vom Inline-Mikrofon Ihrer Ohrhörer stammt.

  • Seite 25: Aufnahmeeinstellungen

    Verbesserung der Definition durch Verringerung von Frequenzen, die den Instrumententon über- verwenden füllt klingen lassen. Band Aufnahmeeinstellungen 9:41 AM 100% 9:41 AM 100% Record Record Shure MV88 Shure MV88 0 dB 0 dB Mic Gain 5.5 dB Mic Gain 5.5 dB 24/48 KHz 24/48 KHz 00:00...

  • Seite 26: Erweiterte Audioeinstellungen

    Erweiterte Audioeinstellungen Die Pulldown-Leiste unter der Eingangspegelanzeige der ShurePlus MOTIV-iPhone-App verwenden, um das Menü mit den erweiterten Audioeinstellungen anzuzeigen. Bei Verwendung der iPad-Version die Schaltfläche „Erweitert“ drücken, um die erweiterten Audioeinstellungen anzuzeigen. Auswahl der Richtcharakteristik (Stereo- und Monoeinstellungen) Die folgenden Einstellungen steuern die Aktivität der Mikrofonkapseln. Beim Betrieb in einem Mono-Modus kann die Stereobreite nicht eingestellt werden.

  • Seite 27: Windgeräuschreduzierung

    Manuelles Dekodieren und Stereobreiteneinstellung Wenn die Software der digitalen Audio-Arbeitsstation keinen MS-Stereofonie-Decoder aufweist, die folgenden Schritte verwenden, um ein genaueres Stereobild zu erstellen: 1. Die linken und rechten Audiosignale aus der 2-Kanal-Datei Raw Mid-Side als einzelne Mono-Spuren extrahieren. 2. 3 leere Audio-Spuren erstellen: Erste Spur Das Audiosignal (vorne/Nierencharakteristik) nur des linken Kanals als Mono- Spur verwenden und zur Mitte verschieben.

  • Seite 28: Störungssuche

    Abhilfe LED nicht sichtbar Die LED befindet sich am Sockel des MV88. Da das Mikrofon aufgrund des Lightning- Anschlusses in beliebiger Ausrichtung eingesteckt werden kann, ist es möglich, dass das Telefon die LED verdeckt. Das Mikrofon entfernen, umdrehen und wieder einstecken, um den Mikrofonstatus zu prüfen.

  • Seite 29: Mitgeliefertes Zubehör

    MV88-Tragetasche AMV88-CC MV88-Tragetasche AMV88-CC Kopfhörermonitor-Anpassungskabel 95A13511 Optionales Zubehör Rycote Windjammer für MV88 AMV88-FUR Zulassungen Informationen für den Benutzer Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der Richtlinien der US- Fernmeldebehörde (FCC).

  • Seite 66: Snelle Installatie

    De MV88 is compatibel met mobiele apparaten die een Lightning-connector hebben. 1. Steek de microfoon in de Lightning-connector op het iOS-apparaat. De LED op de MV88-voet licht op wanneer een audiotoepassing of de opnametoepassing ShurePlus MOTIV is geopend en de MV88 wordt geselecteerd.

  • Seite 67: Einstellung Des Mikrofons

    MV88-Mikrofonkonstruktion Das MV88 verfügt über zwei Kapseln: eine Kapsel weist Nierencharakteristik auf und dient zur Aufnahme von Ton unmittelbar vor dem Mikrofon. Die andere Kapsel weist Achtercharakteristik auf und dient zur Aufnahme von Ton auf der linken und rechten Seite.
  • Seite 68 ShurePlus MOTIV-App auswählen. Tipp: Um die richtige Stereoausrichtung des Mikrofons zu gewährleisten, nachprüfen, ob der Shure-Name an der Oberseite des Mikrofons deutlich sichtbar ist. Wenn der Name nicht sichtbar ist, das Gehäuse um 90° drehen.
  • Seite 69 • Sie benötigen eine dünnere Verbindung zum Kopfhörereingang an Ihrem Aufnahmegerät. Das Kabel ermöglicht die Verwendung von Kopfhörern mit größeren Anschlüssen. • Sie möchten das Inline-Mikrofon an Ihren Ohrhörern deaktivieren. Das Kabel gewährleistet, dass der aufgenommene Ton ausschließlich vom MV88 und nicht vom Inline-Mikrofon Ihrer Ohrhörer stammt.

  • Seite 70: Opname-Instellingen

    Verbesserung der Definition durch Verringerung von Frequenzen, die den Instrumententon über- verwenden füllt klingen lassen. Band Opname-instellingen 9:41 AM 100% 9:41 AM 100% Record Record Shure MV88 Shure MV88 0 dB 0 dB Mic Gain 5.5 dB Mic Gain 5.5 dB 24/48 KHz 24/48 KHz 00:00...
  • Seite 71 Geavanceerde audio-instellingen Gebruik de vervolgkeuzebalk om het menu voor geavanceerde audio-instellingen weer te geven, dat zich onder de ingangsmeter bevindt in de ShurePlus MOTIV-app voor de iPhone. Wanneer u de iPad-versie gebruikt, kunt u de geavanceerde audio-instellingen met de knop Geavanceerd weergeven.
  • Seite 72 Manuelles Dekodieren und Stereobreiteneinstellung Wenn die Software der digitalen Audio-Arbeitsstation keinen MS-Stereofonie-Decoder aufweist, die folgenden Schritte verwenden, um ein genaueres Stereobild zu erstellen: 1. Die linken und rechten Audiosignale aus der 2-Kanal-Datei Raw Mid-Side als einzelne Mono-Spuren extrahieren. 2. 3 leere Audio-Spuren erstellen: Erste Spur Das Audiosignal (vorne/Nierencharakteristik) nur des linken Kanals als Mono- Spur verwenden und zur Mitte verschieben.
  • Seite 73 Abhilfe LED nicht sichtbar Die LED befindet sich am Sockel des MV88. Da das Mikrofon aufgrund des Lightning- Anschlusses in beliebiger Ausrichtung eingesteckt werden kann, ist es möglich, dass das Telefon die LED verdeckt. Das Mikrofon entfernen, umdrehen und wieder einstecken, um den Mikrofonstatus zu prüfen.
  • Seite 74 Zubehör Mitgeliefertes Zubehör Ersatzteile Schuimrubber windkap voor MV88 AMV88-WS Schuimrubber windkap voor MV88 AMV88-WS Draagkoffer voor MV88 AMV88-CC Draagkoffer voor MV88 AMV88-CC Overgangskabel hoofdtelefoonmonitor 95A13511 Optionales Zubehör Rycote Windjammer voor MV88 AMV88-FUR Zulassungen Informationen für den Benutzer Dieses Gerät wurde geprüft und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der Richtlinien der US- Fernmeldebehörde (FCC).
