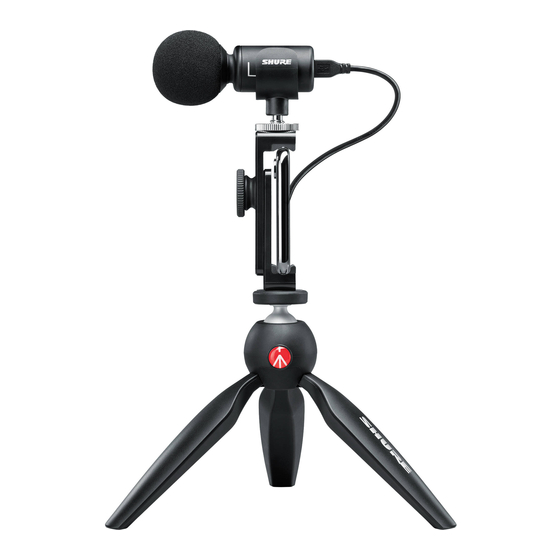

MV88plus -- Video-Kit MV88+
Allgemeine Beschreibung
Das MV88+ von Shure ist ein Kondensatormikrofon in Profiqualität, das unter Verwendung eines Lightning - oder
USB-C-Anschlusses direkt in ein Mobilgerät eingesteckt werden kann. Zwei Mikrofonkapseln in einer MS-Konfigu-
ration liefern ein einstellbares Stereobild, das zur Aufnahme einer Vielzahl von Schallquellen, einschließlich Musik
und Stimmen, geeignet ist. Mit der Shure- MOTIV-App kann der Klang mithilfe von digitaler Signalverarbeitung
(DSP), Auswahl des Preset-Modus, Gain-Einstellungen, Kompression und Stereobreitenregelung angepasst wer-
den.
Technische Eigenschaften
MS-Stereo
Unterstützt die klassische MS-Stereo-Aufnahmetechnik. Verwendet koinzidente Nieren- und bidirektionale Kap-
seln, um die Stereobreite anzupassen und gleichzeitig eine hervorragende Monofähigkeit zu bieten.
Plug-and-Play-Betrieb
Kompatibel mit iOS-, Android-, PC- und Mac-Geräten.
Hinweis: Unter https://xwww.shure.com/MOTIVcompatibility (https://www.shure.com/MOTIVcompatibility) sind In-
formationen zu empfohlenen Android-Geräten zu finden.
Kompakt und haltbar
Leichtes Ganzmetallgehäuse und dank der Größe überall hin mitzunehmen. Gewährleistet wie alle Shure-Produk-
te Zuverlässigkeit während des Einsatzes.
Flexible Aufnahmesteuerung mit der Shure-MOTIV-App
Mit der Shure-MOTIV-Aufnahme-App werden die Mikrofoneinstellungen vorgenommen, wie z. B. Gain, Stereobrei-
te und Preset-Modi. Sie verfügt über die nachfolgenden Funktionen:
• Querformat- oder Portrait-Aufnahmeoptionen
• Grundlegende Audiobearbeitung
• Markers zur Steuerung von Audioaufnahmen
• Dark Theme für Aufnahmen bei schlechtem Licht
• Unterstützung aller MOTIV-Mikrofone
• 5-Band-Equalizer
• Echtzeitübertragungsfähigkeit
®
• Dropbox™-, AirPlay - und Bluetooth -Unterstützung
• Voreingestellte und benutzerdefinierte User-Presets
®
®
1/37

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shure MV88plus

Inhaltszusammenfassung für Shure MV88plus

  • Seite 1 Allgemeine Beschreibung ® Das MV88+ von Shure ist ein Kondensatormikrofon in Profiqualität, das unter Verwendung eines Lightning - oder USB-C-Anschlusses direkt in ein Mobilgerät eingesteckt werden kann. Zwei Mikrofonkapseln in einer MS-Konfigu- ration liefern ein einstellbares Stereobild, das zur Aufnahme einer Vielzahl von Schallquellen, einschließlich Musik und Stimmen, geeignet ist.

  • Seite 2: Schnelles Einrichten

    Shure Incorporated • Mehrere Bittiefen und Abtastratenoptionen Schnelles Einrichten Befestigung des Mikrofons 2/37...
  • Seite 3 Aufnahme beginnt, kann nur das Mikrofon-Gain eingestellt werden. 4. Die rote Taste Record drücken, um die Aufnahme zu starten. Das Mikrofon behält alle Einstellungen von der letzten Verwendung der Shure-MOTIV-App bei. Mikrofon MV88+ Das MV88+ verfügt über zwei Kapseln: Eine Kapsel weist Nierencharakteristik auf und dient zur Aufnahme des Schalls direkt vor dem Mikrofon.

  • Seite 4: Mikrofonausrichtung

    Shure Incorporated Mikrofonkapsel Mikrofonausrichtung Das Mikrofongehäuse im Mikrofonclip so drehen, um sicherzustellen, dass die Stereoaufnahmen genau sind. Die Vorderseite des Mikrofons auf die Schallquelle ausrichten. Für Querformat-Aufnahmen (horizontal) die L- und R- Markierungen nach rechts und links stellen. Für Portrait-Aufnahmen (vertikal) einfach das Mikrofongehäuse im Mi- krofonclip drehen.

  • Seite 5: Ausrichten Des Mikrofons

    Das MV88+ passt in einen Standard-A25D-Mikrofonclip. So kann es überall dort platziert werden, wo ein Mikrofon- stativ aufgestellt werden kann. Tipp: Für korrekte Stereoausrichtung sicherstellen, dass der Shure-Schriftzug auf der Oberseite des Mikrofons klar zu erkennen ist. Wenn der Schriftzug nicht sichtbar ist, das Mikrofon entsprechend anpassen.
  • Seite 6 Shure Incorporated Landscape (Querformat) Die Vorderseite des Mikrofons auf die Schallquelle ausrichten. Dabei beachten, dass die Seiten (links/rechts) des Mikrofongehäuses entsprechend ausgerichtet sind. 6/37...
  • Seite 7 Shure Incorporated Audio-Interview (Tischplatte) Den Mikrofonclip direkt am Manfrotto-Mikrofonstativ befestigen. Die MONO BIDIRECTIONAL-Richtcharakteristik in der Shure-MOTIV-App auswählen. Eine Seite des Mikrofongehäuses auf die befragte Person und die andere Sei- te auf den Fragensteller ausrichten. 7/37...
  • Seite 8 Shure Incorporated Video-Interview • Um Audiosignale nur vom Sprecher vor der Kamera aufzunehmen, die CARDIOID-Richtcharakteristik auswäh- len und das Mikrofon auf die befragte Person ausrichten. 8/37...
  • Seite 9 Shure Incorporated • Zur Aufnahme der beiden Stimmen sowohl des Sprechers vor wie auch hinter der Kamera, die MONO ­ BIDIRECTIONAL-Richtcharakteristik in der App auswählen. Das Mikrofon so ausrichten, dass die linke und rechte Seite zu jeweils einer Person weisen. Aufnahme per Handgerät Die Arme lassen sich zusammenklappen, um ein tragbares Handstativ zu erhalten.
  • Seite 10 Shure Incorporated 10/37...

  • Seite 11: Die Shure Motiv-App

    Shure Incorporated Die Shure MOTIV-App Mit der Shure MOTIV-App können Mikrofoneinstellungen geändert und Audiosignale aufgenommen, bearbeitet und geteilt werden. Das Gerät speichert die zuletzt verwendeten Einstellungen für eine schnelle Einrichtung bei je- der Aufnahme. Tipp: Flugzeugmodus und „Nicht stören“ aktivieren, um Störungen bei der Aufnahme durch Telefonanrufe, Kurz- mitteilungen oder Benachrichtigungen zu vermeiden.
  • Seite 12 Shure Incorporated 12/37...

  • Seite 13: Preset Modes

    Shure Incorporated ① Sperrmodus Zwischen Locked- und Unlocked-Einstellungen umschalten, um versehentliche Änderungen der Einstellungen zu verhindern, wenn das Gerät während der Aufnahme bedient wird. Wenn die Mikrofoneinstellun- gen Locked sind, wird der Einstellbildschirm abgeblendet dargestellt. ② Mikrofon/Aufnahme-Status Wenn die App aufnimmt, blinkt ein roter Punkt neben der Bezeichnung des ange- schlossenen Mikrofons.

  • Seite 14: Auswahl Der Richtcharakteristik (Stereo- Und Monoeinstellungen)

    Shure Incorporated Mode Application Characteristics An unprocessed signal (no equalization or compression settings used). Adds flexibility when processing the audio after recording. Flat acoustic instruments Medium stereo width with transparent compression to smooth out volume and quiet music spikes and bring out quiet passages. The equalizer setting emphasizes detail and an overall natural sound.
  • Seite 15 Shure Incorporated Mitte-Seite Mitte = Ein Seiten = Ein Unter „Raw Mid-Side Output“ sind weitere Informationen zu finden. Raw Mid-Side Output Für höhere Flexibilität nach der Nachbearbeitung die Einstellung Raw Mid-Side verwenden. Damit wird ein 2-Ka- nal-Signal mit einem Stereobild aufgenommen, das auch nach der Aufnahme der Spuren eingestellt werden kann:...

  • Seite 16: Monitor-Mix

    Shure Incorporated Manuelles Decodieren von MS-Signalen Monitor-Mix Auf die Taste Monitor Mix tippen, um die Monitoring-Steuerung anzuzeigen. Mit dem Schieberegler für Monitormischung festlegen, wie viel aus jedem Eingang zu hören ist. Das Monitoring in der Mitte beginnen und einstellen, um beste Ergebnisse zu erzielen.
  • Seite 17 Shure Incorporated Tipp: Die L- und R-Markierungen am Mikrofongehäuse verwenden. So kann vor Beginn der Aufnahme Left - Right  Swap eingestellt werden. Equalizer, Limiter und Kompressor Feinabstimmung der Equalizer-, Limiter- und Kompressor-Einstellungen vornehmen. Die Preset-Modi ändern, um die Änderungen des digitalen Signalprozessors zu hören, und Einstellungen durchführen, um den passenden Klang auszuwählen.
  • Seite 18 Demo mode allows you to try out the functionality of all devices in the MOTIV series. Explore their features in the Shure MOTIV app without a microphone plugged in. Note: Settings in demo mode are for demonstration and are not saved within the app. Demo mode is only avail- able when there is no microphone plugged in to the device.
  • Seite 19 Shure Incorporated Aufnahmeeinstellungen ① Gerätestatus 19/37...

  • Seite 20: Bittiefe Und Abtastrate

    Shure Incorporated Der Status zeigt das MOTIV-Gerät an, oder ob Audiosignale vom integrierten Mikrofon empfangen werden. Der ro- te blinkende Punkt weist darauf hin, dass die Aufnahme läuft. ② Einstellungsstatus Zeigt die Symbole für die derzeit aktivierten erweiterten Einstellungen an.

  • Seite 21: Tipps Für Die Aufnahme

    Das Gehäuse des MV88+ im Mikrofonclip drehen, um Portrait- oder Querformat-Aufnahmen anzufertigen. Links und Rechts sind gekennzeichnet, um die Stereo-Ausrichtung des Mikrofons anzuzeigen. Das Stereobild ist kor- rekt, wenn das Shure-Logo nach oben zeigt. Dunkles Design verwenden Die Option „Dunkles Design“ zur dunklen Darstellung auswählen, um die App von hellgrau auf dunkelgrau umzu- stellen.

  • Seite 22: Aufnahme Der Vollständigen Performance

    Shure Incorporated Aufnahme der vollständigen Performance Damit die gesamte Klangquelle erfasst wird, sollte die Aufnahme gestartet werden, bevor die Vorstellung beginnt. Die Aufnahme kann nachträglich bearbeitet werden, um den stillen Teil herauszuschneiden. Hinweis: Wenn das Mikrofon während der Aufnahme versehentlich getrennt wird, stoppt die MOTIV-App die Auf- nahme automatisch.

  • Seite 23: Umwandeln Mehrerer Dateien

    Optionen zum Umbenennen, Freigeben, Umwandeln oder Löschen aufzurufen. Umwandeln mehrerer Dateien Shure-MOTIV ermöglicht das Umwandeln, Freigeben oder Löschen mehrerer Dateien gleichzeitig. Nur WAV-Da- teien können konvertiert werden. 1. Auf Select in der oberen rechten Ecke von „Eigene Aufnahmen“ tippen.
  • Seite 24 Shure Incorporated Wiedergabe Doppelt auf den Spurnamen auf dem Audiogerät tippen, um das Wiedergabefenster aufzurufen. ① Spurinformationen Hier werden Informationen über die aktuell wiedergegebene Spur angezeigt, einschließlich Titel, Dateiformat, Bit- tiefe, Abtastrate und der Information, ob die Spur in Stereo oder Mono aufgenommen wurde.

  • Seite 25: Bearbeiten Der Audioaufnahme

    Shure Incorporated Bearbeiten der Audioaufnahme Auf Edit tippen, um die Bedienelemente zur Bearbeitung jeder Spur aufzurufen. Der MOTIV-Editor ermöglicht die Bearbeitung von Aufnahmen, bevor diese mit Freunden oder im Internet geteilt werden. Es gibt zwei Bearbeitungsmodi: • Mit Split Mode kann eine lange Audiodatei in eine oder mehrere separate Dateien aufgeteilt werden. Diese Opti- on ist sehr nützlich, wenn eine lange Performance aufgenommen wurde und verschiedene Stellen einzeln an-...
  • Seite 26 Shure Incorporated Eine Wiedergabeschleife erstellen, um einen Bereich zu wiederholen. • Die Schaltfläche „Loop“ auswählen, um die gesamte Spur auszuwählen. Für die Wellenform im blau markierten Bereich wird eine Wiedergabeschleife erstellt. • Die Marker auswählen und in den Zeitverlauf ziehen, um die Wiedergabeschleife anzupassen.
  • Seite 27 Shure Incorporated Editor ① Zeitverlauf-Anzeige Anzeige des gesamten Zeitverlaufs. Zum präzisen Bearbeiten hineinzoomen. ② Auswahl von Trim/Split Bearbeitungsmodus auswählen. ③ Marker-Liste Alle Aufnahmen beginnen mit Start- und End-Markern. Weitere Informationen sind unter „Marker“ zu finden. ④ Marker hinzufügen Klicken, um einen Marker an der Abspielposition hinzuzufügen.

  • Seite 28: Bearbeitung Im Teilen-Modus

    Shure Incorporated Tipp: Um die letzte Aktion auf dem iOS-Gerät rückgängig zu machen, kann das Gerät einfach geschüttelt werden. Es erscheint ein Popup-Fenster mit der Frage, ob die letzte Aktion rückgängig gemacht – Undo – oder der Vor- gang abgebrochen – Cancel – werden soll.

  • Seite 29: Teilen Von Motiv-Aufnahmen

    Shure Incorporated 2. Das Symbol Edit auswählen, um den Editor zu öffnen. 3. Einen Marker an die Position setzen, an der die Audioaufnahme geteilt werden soll. 4. Split auswählen. 5. Das ursprüngliche Dateiformat kann beibehalten oder ein neues ausgewählt werden.

  • Seite 30: Anpassen Der Spurgrafik

    Shure Incorporated Anpassen der Spurgrafik Es besteht die Option,der Aufnahme ein Bild hinzuzufügen. 1. Auf der Registerkarte „Eigene Aufnahmen“ die Datei auswählen, für die eine Grafik erstellt werden soll. 2. Auf die drei Punkte neben dem Dateinamen tippen. 3. Add Artwork auswählen, um verfügbare Bilddateien anzuzeigen.
  • Seite 31 Shure Incorporated 4. Sobald die Datei erfolgreich hochgeladen wurde, erscheint der Hinweis, dass die Datei erfolgreich gespeichert wurde. Hinweis: Bei größeren Dateien kann der Vorgang länger dauern. Nachdem die Datei jetzt in Dropbox gespeichert wurde, besitzen Sie Backup-Kopien der Aufnahmen, die auch in sozialen Medien geteilt werden können.

  • Seite 32: Störungssuche

    Shure Incorporated 4. Die Aufnahmen markieren, die gespeichert werden sollen und die Schaltfläche „Speichern unter“ auswählen. Hinweis: Bei größeren Dateien kann der Vorgang länger dauern. Nachdem die Dateien jetzt auf den Computer heruntergeladen wurden, können Sie der iTunes-Bibliothek hinzuge- fügt oder in ein beliebiges Audiobearbeitungsprogramm importiert werden.

  • Seite 33: Systemanforderungen

    Shure Incorporated Problem Abhilfe Die linken/rechten Stereo- Je nach Ausrichtung des Aufzeichnungsgeräts kann es notwendig sein, die Ver- kanäle stimmen nicht mit tauschung des linken und rechten Kanals in den MOTIV-Einstellungen zu akti- dem Video überein vieren. Wenn die Audiodateien bereits aufgenommen wurden, können der linke und rechte Kanal in den meisten Audiobearbeitungsprogrammen getauscht wer- den.
  • Seite 34 Shure Incorporated DSP-Modi (Presets) Sprache/Gesang/Akustisch/Laut/Flat Wandlertyp Niere (10 mm)/Achtercharakteristik-Kondensatorkapsel (10 mm) Richtcharakteristik Einstellbare Stereobreite/Mono Bidirectional/Mono Cardioid/Mitte-Seite Stereoprinzip Mitte-Seite Frequenzgang 20 Hz bis 20,000 Hz Einstellbarer Verstärkungsbereich 0 bis +36 dB Empfindlichkeit [1] [2] -37 dBFS/Pa bei 1 kHz Maximaler Schalldruckpegel...

  • Seite 35: Im Lieferumfang Enthalten

    Shure Incorporated Mit Windschutz 81,5 g (2,87g) Gesamtabmessungen Ohne Windschutz 27 x 27 x 77 mm H x B x T Mit Windschutz 44 x 44 x 93 mm H x B x T 1 Pa=94 dB Schalldruckpegel Bei Mindest-Gain, Flat-Modus...

  • Seite 36: Optionales Zubehör

    Kabeltypen kann die elektromagnetische Verträglichkeit beeinträchtigt werden. Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE-Kennzeichnung berechtigt. Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa: Shure Europe GmbH...
  • Seite 37 Air, iPad mini und Lightning sind Marken von Apple Inc. Die Marke „iPhone“ wird mit einer Lizenz von Ai- phone K.K. in Japan verwendet. Dropbox und das Dropbox-Logo sind Markenzeichen von Dropbox, Inc. Shure MOTIV gehört nicht zu Dropbox, Inc. und steht nicht anderweitig mit Dropbox, Inc. in Verbindung. ® ®...
