MONTAGEANLEITUNGEN
MONTAGE INSTRUCTIES

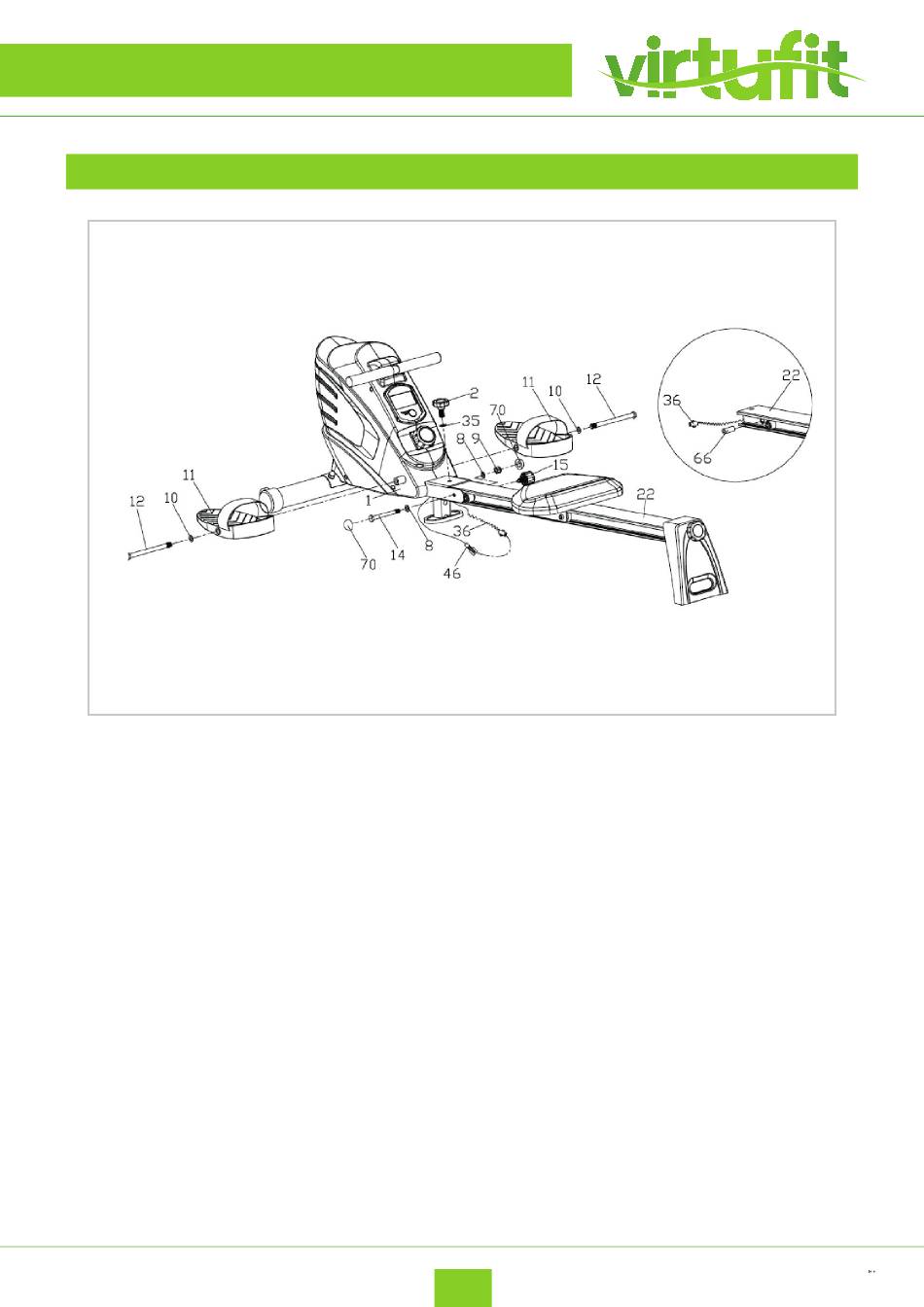

Sluit het sensordraad (46) en de sensor (36) aan (de kabel kan in de rail verborgen zijn). Steek vervolgens
de buis (66) door het gat in de rails (22), draai de rails (22) aan op het mainframe (1) met bout M10*100 (14),
platte ring D10×2.0×φ20 (8)en moer M10 (9 ). Plaats vervolgens de kap (70) op bout M10*100(14). Als laatste
zet je de rails vast met knop M10*25 (2) en platte sluitring (35).
•
Schließen Sie das Sensorkabel (46) und den Sensor (36) an (das Kabel kann in der Schiene versteckt
Zet het pedaal (11) vast op het hoofdframe (1) met bout m12*155*16 (12) en platte ring (10). Bij het
sein).
inklappen, draai de knop M16*15 (15) los en klap de rails (22) in.
•
Stecken Sie dann das Rohr (66) durch das Loch in den Schienen (22), ziehen Sie die Schienen (22) am
Hauptrahmen (1) mit Schraube M10*100 (14), Unterlegscheibe D10×2.0×φ20 (8) und Mutter M10 (9)
fest.
•
Setzen Sie dann die Abdeckung (70) auf die Schraube M10*100(14).
•
Zum Schluss die Schienen mit Knopf M10*25 (2) und Unterlegscheibe (35) sichern.
•
Befestigen Sie das Pedal (11) am Hauptrahmen (1) mit Schraube M12*155*16 (12) und Unterlegscheibe
(10).
•
Beim Zusammenklappen den Knopf M16*15 (15) lösen und die Schienen (22) einklappen.
8
6
SCHRITT 4
STAP 4
DU
NL
VirtuFit Row Limited Edition Rudergerat
VirtuFit Row 450 Roeitrainer
