MONTAGEANLEITUNGEN
MONTAGE INSTRUCTIES

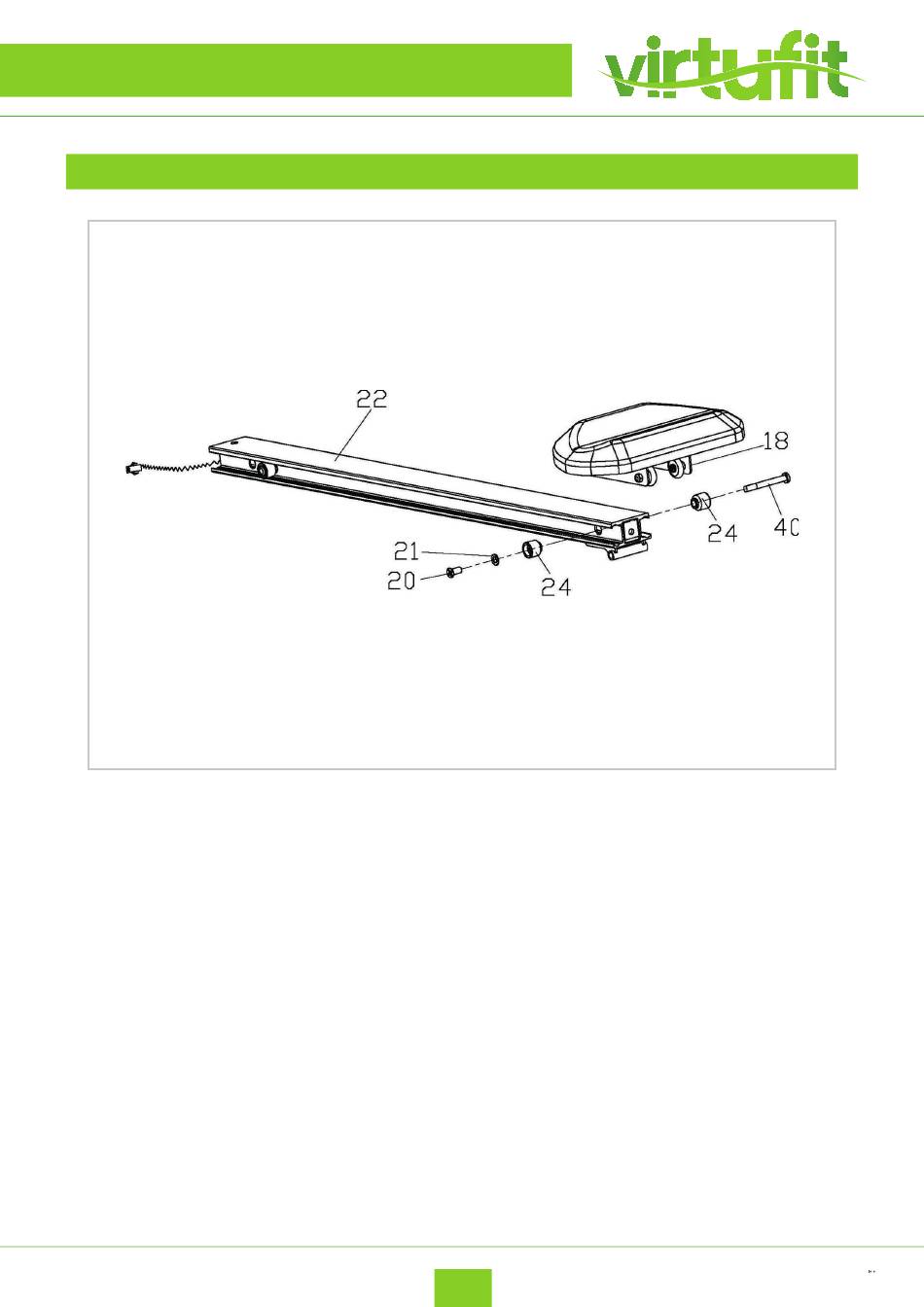

Verwijder de bout (20), platte sluitring (21), grens beveiliging (24), grens as (40), plaats de railsteun (18) op
de rails (22) en draai de railsteun vast (18) door middel van bout (20), platte ring d6×1.2×Φ16 (21), grens
beveiliging (24), grens as (40).
Entfernen Sie die Schraube (20), Unterlegscheibe (21), Begrenzungsschutz (24), Begrenzungswelle (40),
setzen Sie die Schienenhalterung (18) auf die Schienen (22) und ziehen Sie die Schienenhalterung (18)
mit der Schraube ( 20 ), Unterlegscheibe d6×1.2×Φ16 (21), Grenzschutz (24), Grenzwelle (40).
Zet de steunvoet (29) vast aan de rails (22) met bout M10*95 (25), platte ring D10×2.0×φ20 (8), moer M8
(16). Draai daarna de beschermkap (28) vast aan de steunvoet (29) met bout ST4.2*8 (27), bevestig de ste-
unvoet (29) aan de hoek beugel (78) met knop M10*25 (2).
6
SCHRITT 2
STAP 2
STAP 3
