MONTAGEANLEITUNGEN
Verwijder de bout (20), platte sluitring (21), grens beveiliging (24), grens as (40), plaats de railsteun (18) op
de rails (22) en draai de railsteun vast (18) door middel van bout (20), platte ring d6×1.2×Φ16 (21), grens
beveiliging (24), grens as (40).

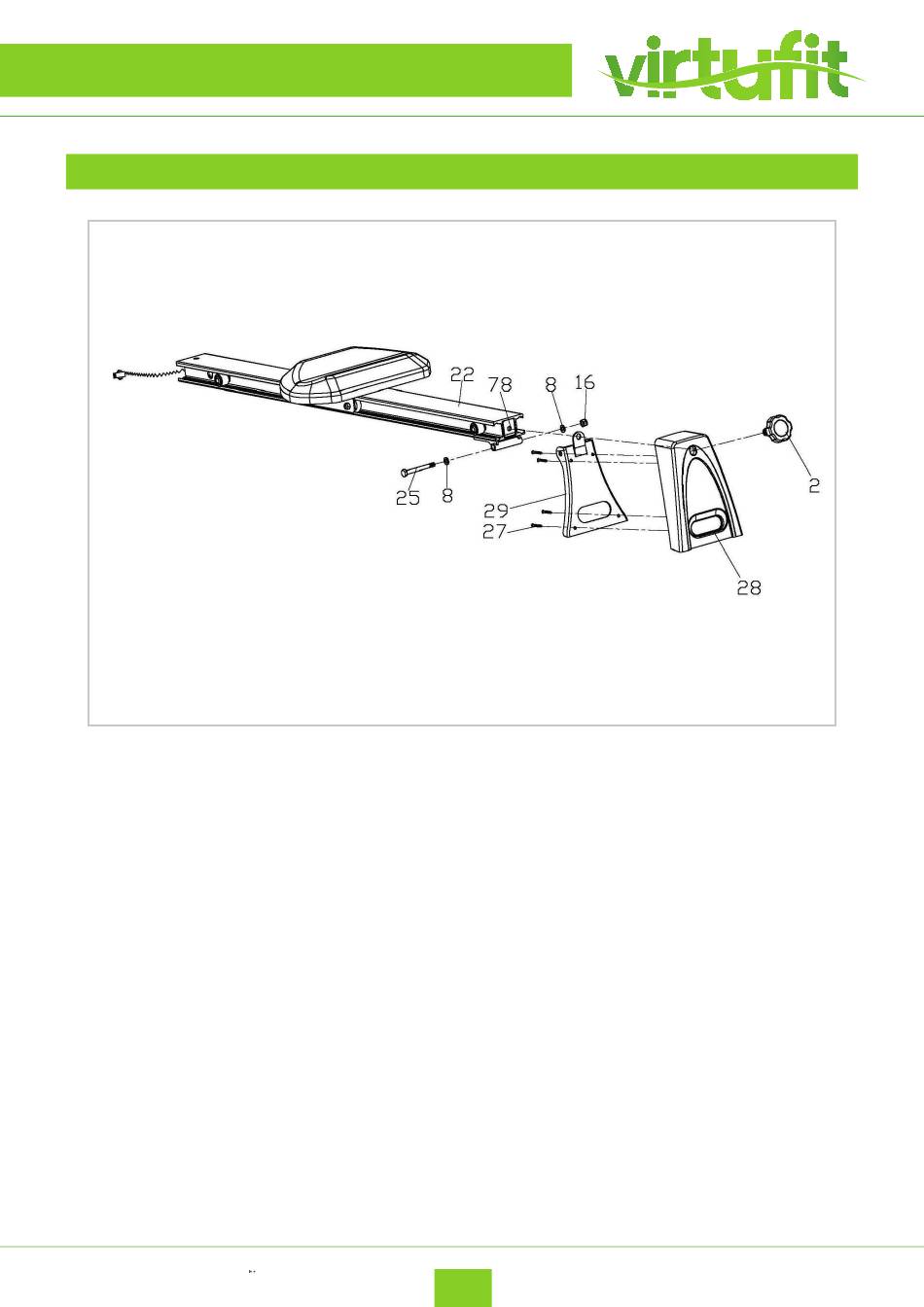

Zet de steunvoet (29) vast aan de rails (22) met bout M10*95 (25), platte ring D10×2.0×φ20 (8), moer M8
(16). Draai daarna de beschermkap (28) vast aan de steunvoet (29) met bout ST4.2*8 (27), bevestig de ste-
unvoet (29) aan de hoek beugel (78) met knop M10*25 (2).
•
Befestigen Sie den Stützfuß (29) an den Schienen (22) mit Schraube M10*95 (25), Unterlegscheibe
D10×2.0×φ20 (8), Mutter M8 (16). Anschließend Schutzabdeckung (28) am Stützfuß (29) mit Schraube
ST4.2*8 (27) festschrauben, Stützfuß (29) mit Knopf M10*25 (2) am Eckwinkel (78) fixieren.
5
Row Limited Edition Rudergerat
SCHRITT 3
STAP 3
NL
DU
VirtuFit Row 450 Roeitrainer
7
