Neher ER2 Bedienungsanleitung Seite 7

Bediensystem ER2/21
für funkgesteuerten Motor 12 V (DC)
Haupteinsatz im Nachrüstbereich
Das folgende Bediensystem ist eine Möglichkeit, wie ein Elektrorollo ER2 beim Einsatz von funkgesteuerten
Motoren 12 V ohne zusätzliche Verkabelung bedient werden kann.
Allgemein
Bei funkgesteuerten Motoren 12 V wird der Motor unabhängig von den Bediengeräten durch ein Solarmodul mit integriertem Akku
mit Strom versorgt. Die Ansteuerung des Motors erfolgt per Funk (868 MHz) durch die Bediengeräte .
Hierzu stehen Ihnen verschiedene Bediengeräte oder Kombinationen zur Verfügung, wie z.B. Funkhandsender.
Die hier abgebildete Lösung eignet sich sehr gut im Nachrüstbereich, da keine zusätzliche Verkabelung notwendig ist und die
Installation ohne Elektriker oder Elektrofachkraft ausgeführt werden kann.
Zusatzinformationen
Die Auswahl der Bediensysteme für funkgesteuerte Motoren 12 V wird laufend erweitert.
Informationen dazu erhalten Sie in der Neher-App
Bedienung
Zu jedem Bediensystem gibt es einen QR-Code.
Schaltplan
Darin wird die Bedienung des Elektrorollos und das Einlernen der Endlagen gezeigt.
Einlernen

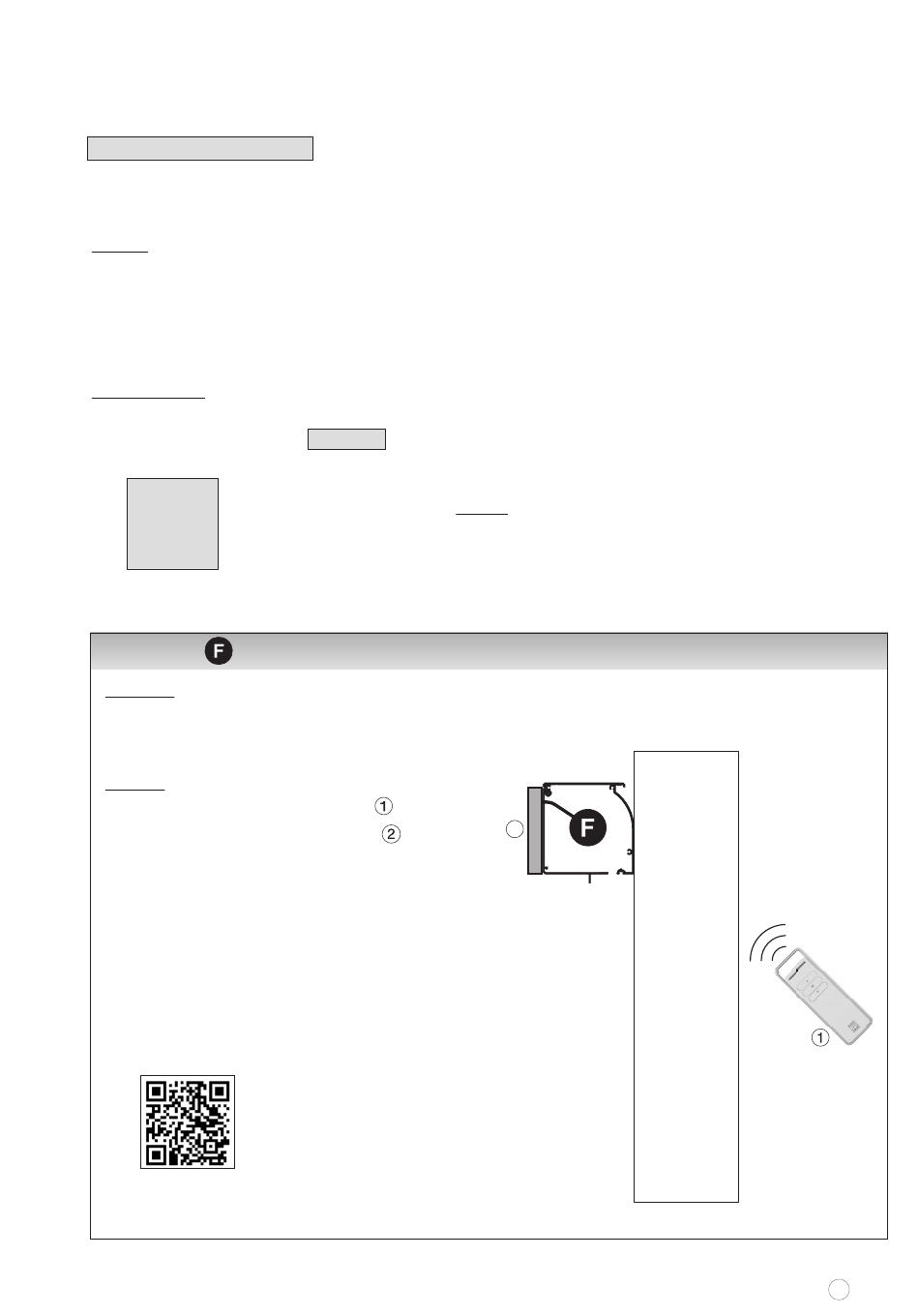

funkgesteuerter Motor 12 V (DC) mit Funkhandsenderbedienung innen und außen
Besonderheit: Kurz bevor der Akku des Solarmoduls vollständig leer ist, wird der Motor deutlich langsamer. Das Elektrorollo sollte dann nicht mehr
bedient werden, bis sich der Akku wieder aufgeladen hat. Alternativ kann der Akku auch über ein separates Netzteil (Seite 8) aufgeladen werden.
Bediengerät
Im Standard ist ein 1-Kanal-Funkhandsender
Mit diesem kann das Elektrorollo mit dem Solarmodul
und außen bedient werden.
Durch Antippen der Auf- /bzw. Ab-Taste fährt die Gewebeschiene
komplett nach oben oder unten und bleibt dort stehen.
Mit der Stopp-Taste des Funkhandsenders kann die Gewebeschiene
während der Fahrt angehalten werden.
Zusätzlich kann noch ein 1-Kanal-Funkwandsender oder ein
6-Kanal-Funkhandsender separat bestellt werden (Seite 8).
Neher Insektenschutz 10/2020
Technische Änderungen vorbehalten
enthalten.
2
von innen
außen innen
7
Elektrorollos ER2
