Rollo für Fenster RF 5/2
Montageanleitung
Bitte lesen Sie sich diese Montageanleitung aufmerksam durch, da wir für Fehler, die durch falsche Montage entstehen, keine Haftung übernehmen!
Zur Montage ausschließlich Edelstahlschrauben verwenden.
Zubehör
SK 4,0 x 60
Multifunktions-
15 07 40.60.TX
dübel
15 50 06.35
1
Führungschienen Montagebohrungen
Montagebohrungen seitlich
NEHER Insektenschutz 12/2009
Technische Änderungen vorbehalten
Empfohlene
Hilfsmittel
TX10
TX20
HLS-
Schmierstoff
Bleistift
Schrauben-
21 23 35
dreher

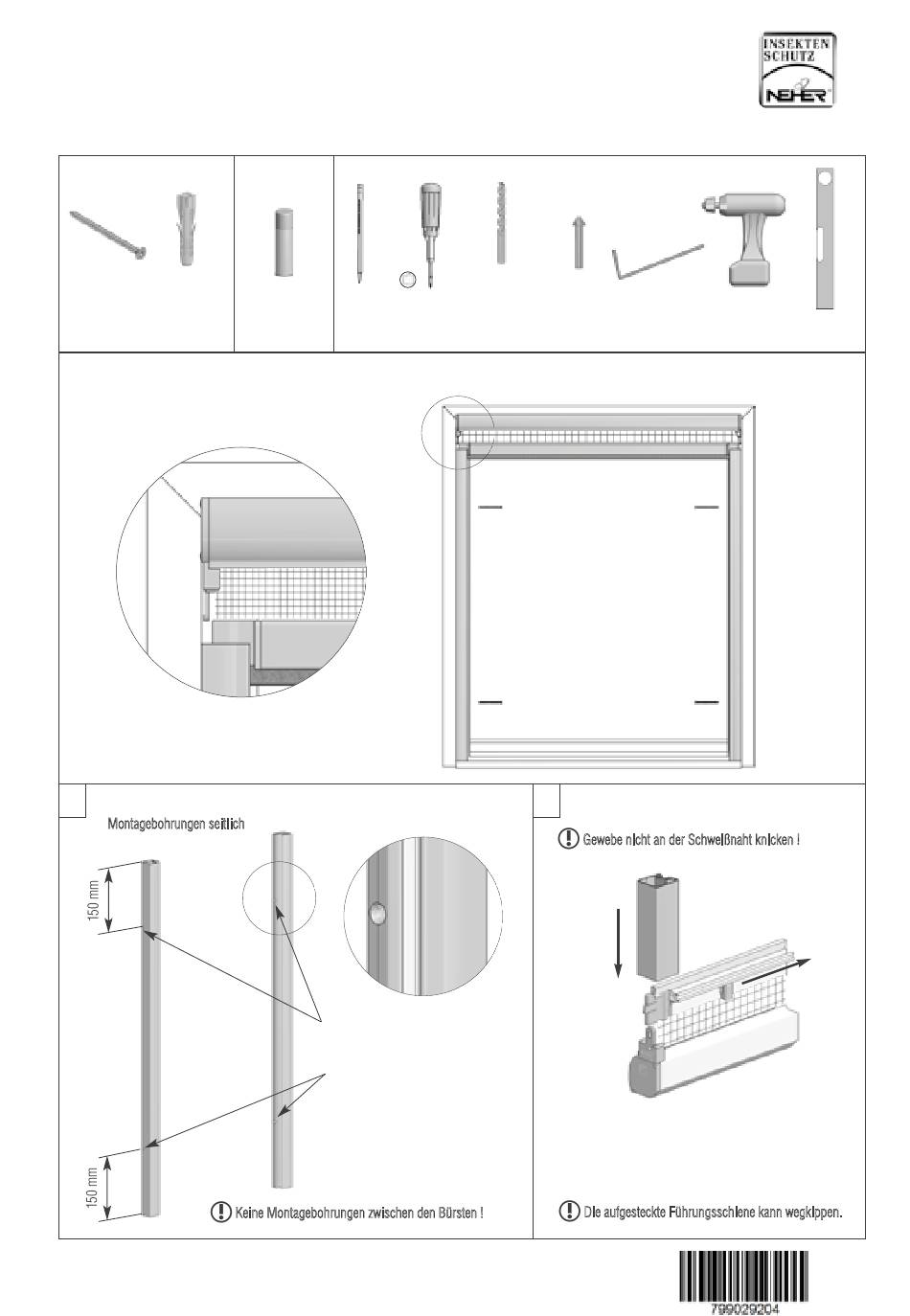

Gesamtansicht
(Falls mitbestellt, weiter mit Schritt
Mit Bohrer ø 4,5 mm die Führungs-
schienen nach den angegebenen
Maßen seitlich an der Bohrrille
durchbohren. Danach mit dem
Kegelsenker die erste Profilwand
ansenken.
Keine Montagebohrungen zwischen den Bürsten !
Empfohlene Werkzeuge
HSS Alu-bohrer
ø 4,5 mm
Kegel-
Inbusschlüssel
Steinbohrer
senker
ø 8 mm
17 06 25.25
ø 6 mm
2
2
Rollo Zusammenbau
)
Gewebe nicht an der Schweißnaht knicken !
—
Rolloverschluss betätigen und halten
Führungsschienen bis zum Anschlag aufstecken
Die aufgesteckte Führungsschiene kann wegkippen.
2,5mm
Akku-
Bohrschrauber
Wasserwaage
–
–
.
—
.
1/2
