Elektrorollo ER2/21 mit Solarmodul

Allgemeine Produktbeschreibung

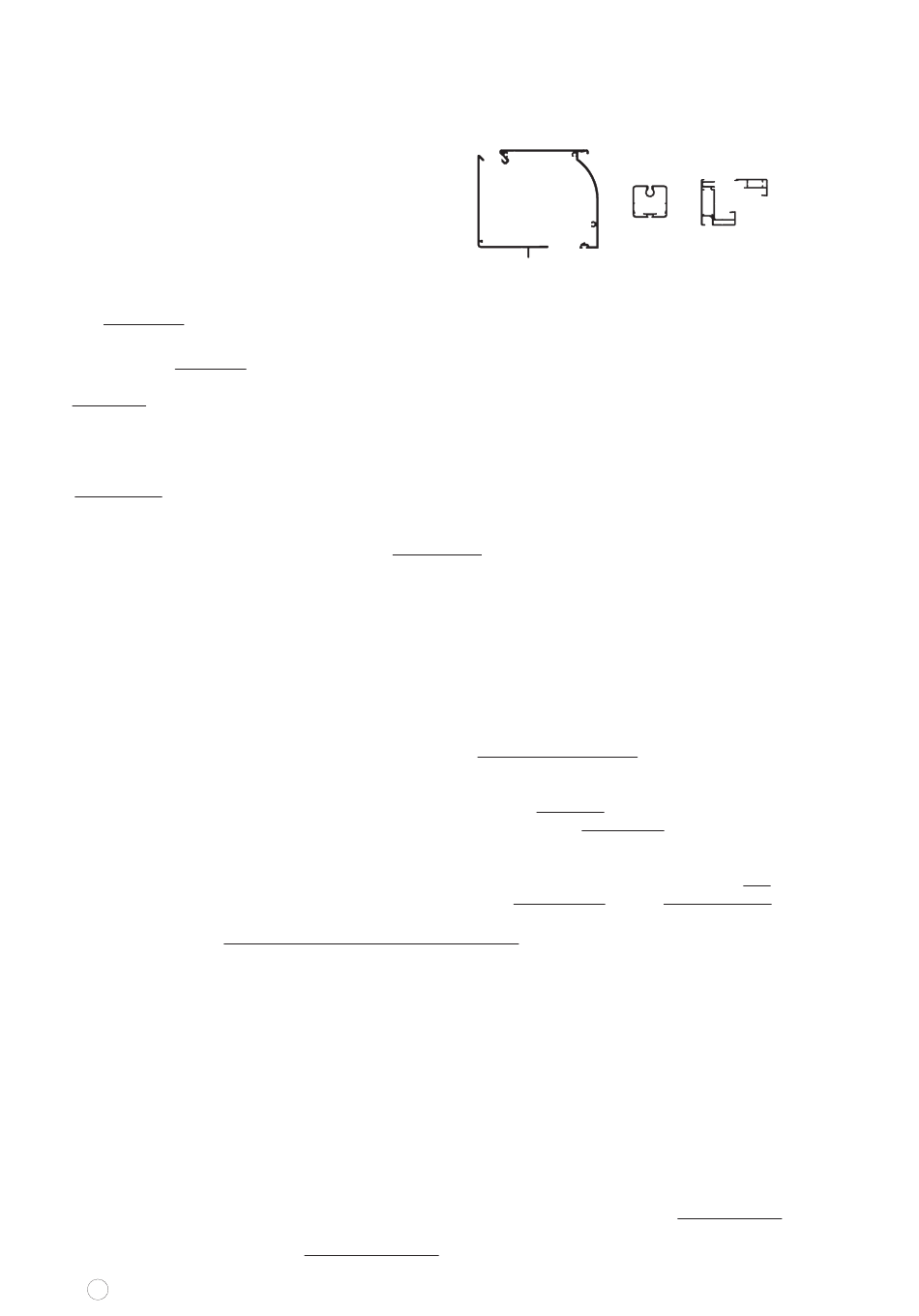

Profile
Sämtliche Profile des Neher-Systems sind stranggepresst nach
der DIN EN 12020-2 und bestehen aus der Legierung EN AW-6060 T66.
Oberfläche
Die Oberflächenversiegelung erfolgt im umweltfreundlichen Pulverbeschichtungsverfahren nach der GSB-Richtlinie.
Folgende Standardfarben werden angeboten:
pulverbeschichtet: weiß (RAL 9016), anthrazitgrau (RAL 7016 matt)
Auf Wunsch sind auch Sonderfarben nach RAL, NEPEXAL (Eloxalersatzfarben pulverbeschichtet), NCS, Farben mit Glimmereffekt usw.
möglich (aufgrund der besseren Laufeigenschaften des Rollos empfehlen wir anstelle von Eloxalfarben den Einsatz von NEPEXAL).
Die Kastenkappen sind bei Standard- und Sonderfarben der Oberfläche farblich angepasst.
Beim Einsatz in Schwimmbädern oder im Küstenbereich empfehlen wir beim Pulverbeschichtungsverfahren eine Voranodisation
zur Vermeidung von Filiformkorrosion.
Gewebe
Das Standardgewebe besteht aus kunststoffummantelten, kreuzpunktverschweißten Fiberglasfäden mit einer Maschung von 1,41 x 1,58 mm.
Eine herausragende Stellung bezüglich der Luft- und Lichtdurchlässigkeit bei gleichzeitig hoher Stabilität besitzt das von
Neher entwickelte Transpatec-Gewebe.
Alternativ kann im ER2 mit Solarmodul auch ein sehr reißfestes Polyestergewebe verwendet werden. Es empfiehlt sich für besonders große
Öffnungen, die stärker beansprucht werden (Bsp.: Toröffnungen).
Maximale Größen, Windlast
Maximale Größen: bei Fiberglasgewebe
bei Transpatec
bei Polyestergewebe
Beim ER2 mit Solarmodul verwenden wir eine auf den Insektenschutz abgestimmte Zip-Technologie. Damit können selbst sehr große Gewebe-
flächen (4000 x 4000mm) bis Windstärke 9 (bis 88 km/h – entspricht einem Sturm) ausgeführt werden, ohne dass das Gewebe aus der seitlichen
Führungsschiene ausfädelt.
Zum Nachweis haben wir mit verschiedenen Größen und Geweben ausführliche Belastungstests im Windkanal durchgeführt.
Rahmenaufbau
Für das Elektrorollo ER2 mit Solarmodul haben wir im Standard eine Kastenblende, die im Revisionsfall nach vorne aufgeklappt werden kann.
Des Weiteren kann der der Kasten unabhängig von den seitlichen Führungsschienen über spezielle Montageplatten montiert werden.
Motor
Beim ER2 mit Solarmodul wird ein funkgesteuerter 12 V-Schnelllaufmotor eingesetzt. Dieser Motor wurde in Zusammenarbeit mit Elero speziell für
die Anwendung im Neher-Elektrorollo entwickelt. So besitzt dieser Motor neben einem Softbremssystem auch eine Hinderniserkennung.
Dabei schält der Motor bei mittlerer Windstärke oder wenn er auf ein Hindernis trifft ab und fährt dieses frei.
Ein besonderes Highlight ist die hohe Geschwindigkeit bei gleichzeitig hoher Zykluszahl. So erreicht der Motor in 10 Sekunden eine Höhe von
2 m und geht selbst nach 50 Auf- und Abfahrten, die direkt nacheinander ausgeführt werden, nicht in den Thermoschutz.
Solarmodul
Position: von außen gesehen rechts auf der Kastenblende vormontiert und mit dem Motor verkabelt.
Farbe: RAL 7021 Feinstruktur matt.
Einsatz: optimal mit direkter Sonneneinstrahlung (lädt auch ohne direkte Sonneneinstrahlung).
12 V-Akku: wird über das Solarmodul aufgeladen.
2. Akku: zur 100%igen Leistungserhöhung kann ein zweiter Akku im Solarmodul eingesteckt werden (nachrüstbar).
Netzteil: kann über die integrierte Ladebuchse im Solarmodul zur zusätzlichen Nachladung des Akkus benutzt werden
(wird nur in Ausnahmefällen benötigt).
Montage
Bei der Montage ist keine zusätzliche Verkabelung notwendig. Da es im Niedervoltbereich ( < 50 Volt) liegt, kann es ohne Elektriker oder
Elektrofachkraft angeschlossen werden. Dadurch ist das Elektrorollo mit Solarmodul speziell für den Nachrüstbereich geeignet.
In den Horizontal- und Vertikalschnitten handelt es sich bei den dargestellten Schrauben und Montagebohrungen um Montagevorschläge,
die, je nach Einbausituation, auch anders aussehen können.
Im Standard werden sämtliche Montagerahmen ohne Montagebohrungen geliefert.
4
ER Elektrorollos
4000 x 4000mm
2600 x 4000mm oder 4000 x 2600mm
3000 x 4000mm
Mindestbreite: 640 mm
640 mm
640 mm
