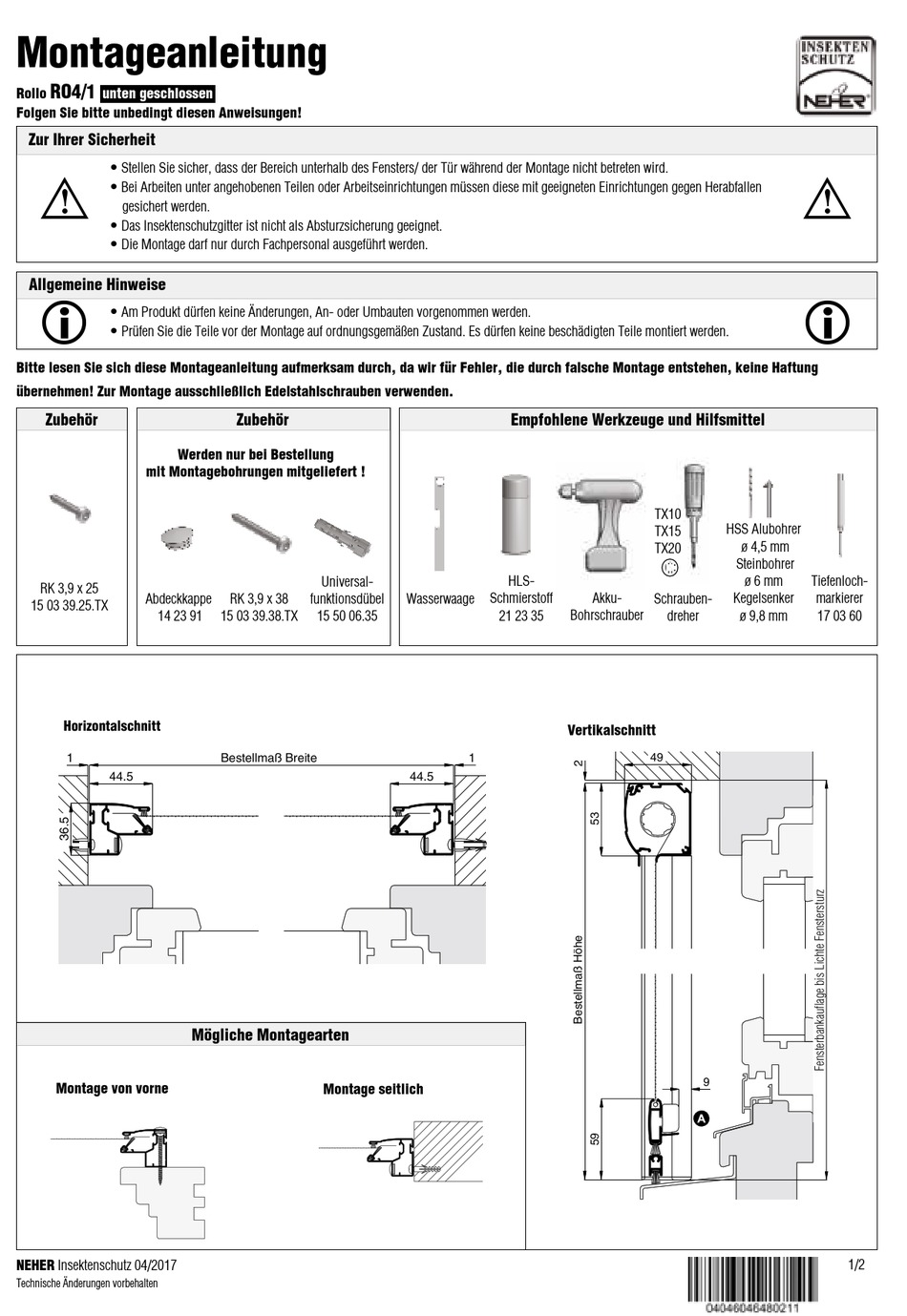

Neher Rollo R04/1 Montageanleitung

Montageanleitung
RO4/1
Rollo
unten geschlossen
Folgen Sie bitte unbedingt diesen Anweisungen!
Zur Ihrer Sicherheit
• Stellen Sie sicher, dass der Bereich unterhalb des Fensters/ der Tür während der Montage nicht betreten wird.

�
• Bei Arbeiten unter angehobenen Teilen oder Arbeitseinrichtungen müssen diese mit geeigneten Einrichtungen gegen Herabfallen
gesichert werden.
• Das Insektenschutzgitter ist nicht als Absturzsicherung geeignet.
• Die Montage darf nur durch Fachpersonal ausgeführt werden.
Allgemeine Hinweise

• Am Produkt dürfen keine Änderungen, An- oder Umbauten vorgenommen werden.
• Prüfen Sie die Teile vor der Montage auf ordnungsgemäßen Zustand. Es dürfen keine beschädigten Teile montiert werden.
Bitte lesen Sie sich diese Montageanleitung aufmerksam durch, da wir für Fehler, die durch falsche Montage entstehen, keine Haftung
übernehmen! Zur Montage ausschließlich Edelstahlschrauben verwenden.
Zubehör
Werden nur bei Bestellung
mit Montagebohrungen mitgeliefert !
RK 3,9 x 25
Abdeckkappe
15 03 39.25.TX
14 23 91
Montage von vorne
NEHER Insektenschutz 04/2017
Technische Änderungen vorbehalten
Zubehör
Universal-
RK 3,9 x 38 funktionsdübel
15 03 39.38.TX 15 50 06.35
Mögliche Montagearten
Montage seitlich
Empfohlene Werkzeuge und Hilfsmittel
HLS-
Wasserwaage Schmierstoff
21 23 35 Bohrschrauber
Vertikalschnitt
TX10
HSS Alubohrer
TX15
ø 4,5 mm
TX20
Steinbohrer
ø 6 mm
Akku- Kegelsenker
Schrauben-
ø 9,8 mm
dreher
RO4_1_mont

�

Tiefenloch-
markierer
17 03 60
1/2
