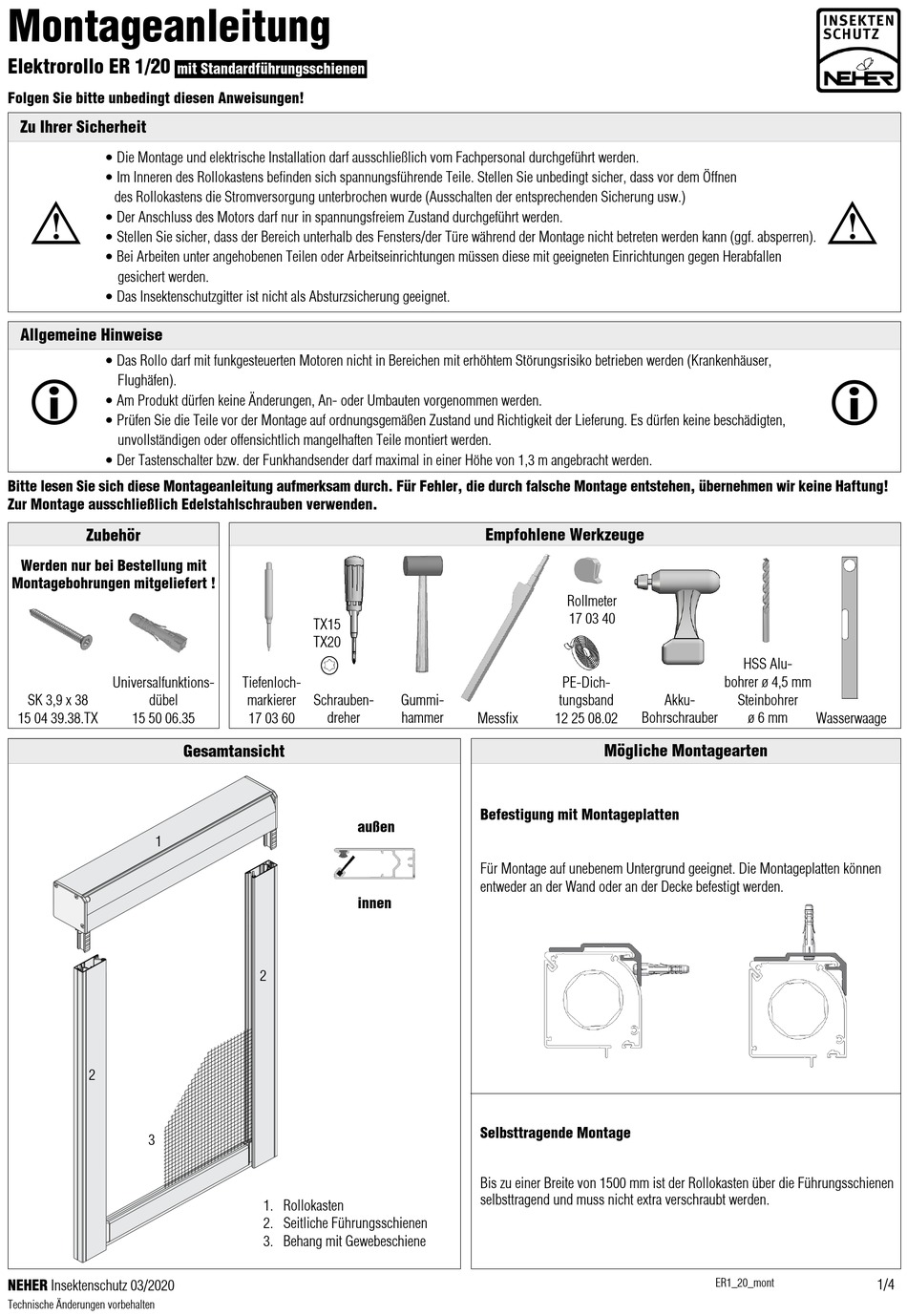

Montageanleitung
Elektrorollo ER 1/20
mit Standardführungsschienen
Folgen Sie bitte unbedingt diesen Anweisungen!
Zu Ihrer Sicherheit
• Die Montage und elektrische Installation darf ausschließlich vom Fachpersonal durchgeführt werden.
• Im Inneren des Rollokastens befinden sich spannungsführende Teile. Stellen Sie unbedingt sicher, dass vor dem Öffnen
des Rollokastens die Stromversorgung unterbrochen wurde (Ausschalten der entsprechenden Sicherung usw.)
�
• Der Anschluss des Motors darf nur in spannungsfreiem Zustand durchgeführt werden.
• Stellen Sie sicher, dass der Bereich unterhalb des Fensters/der Türe während der Montage nicht betreten werden kann (ggf. absperren).
• Bei Arbeiten unter angehobenen Teilen oder Arbeitseinrichtungen müssen diese mit geeigneten Einrichtungen gegen Herabfallen
gesichert werden.
• Das Insektenschutzgitter ist nicht als Absturzsicherung geeignet.
Allgemeine Hinweise
• Das Rollo darf mit funkgesteuerten Motoren nicht in Bereichen mit erhöhtem Störungsrisiko betrieben werden (Krankenhäuser,
Flughäfen).
• Am Produkt dürfen keine Änderungen, An- oder Umbauten vorgenommen werden.
• Prüfen Sie die Teile vor der Montage auf ordnungsgemäßen Zustand und Richtigkeit der Lieferung. Es dürfen keine beschädigten,
unvollständigen oder offensichtlich mangelhaften Teile montiert werden.
• Der Tastenschalter bzw. der Funkhandsender darf maximal in einer Höhe von 1,3 m angebracht werden.
Bitte lesen Sie sich diese Montageanleitung aufmerksam durch. Für Fehler, die durch falsche Montage entstehen, übernehmen wir keine Haftung!
Zur Montage ausschließlich Edelstahlschrauben verwenden.
Zubehör
Werden nur bei Bestellung mit
Montagebohrungen mitgeliefert !
Universalfunktions-
SK 3,9 x 38
dübel
15 04 39.38.TX
15 50 06.35
1
2
3
NEHER Insektenschutz 03/2020
Technische Änderungen vorbehalten
TX15
TX20
Tiefenloch-
Schrauben-
markierer
17 03 60
dreher
Gesamtansicht
2
1. Rollokasten
2. Seitliche Führungsschienen
3. Behang mit Gewebeschiene
Empfohlene Werkzeuge
Gummi-
hammer
Messfix
Befestigung mit Montageplatten
außen
Für Montage auf unebenem Untergrund geeignet. Die Montageplatten können
entweder an der Wand oder an der Decke befestigt werden.
innen
Selbsttragende Montage
Bis zu einer Breite von 1500 mm ist der Rollokasten über die Führungsschienen
selbsttragend und muss nicht extra verschraubt werden.
Rollmeter
17 03 40
PE-Dich-
bohrer ø 4,5 mm
Akku-
tungsband
12 25 08.02
Bohrschrauber
Mögliche Montagearten
ER1_20_mont
�
HSS Alu-
Steinbohrer
ø 6 mm
Wasserwaage
1/4
