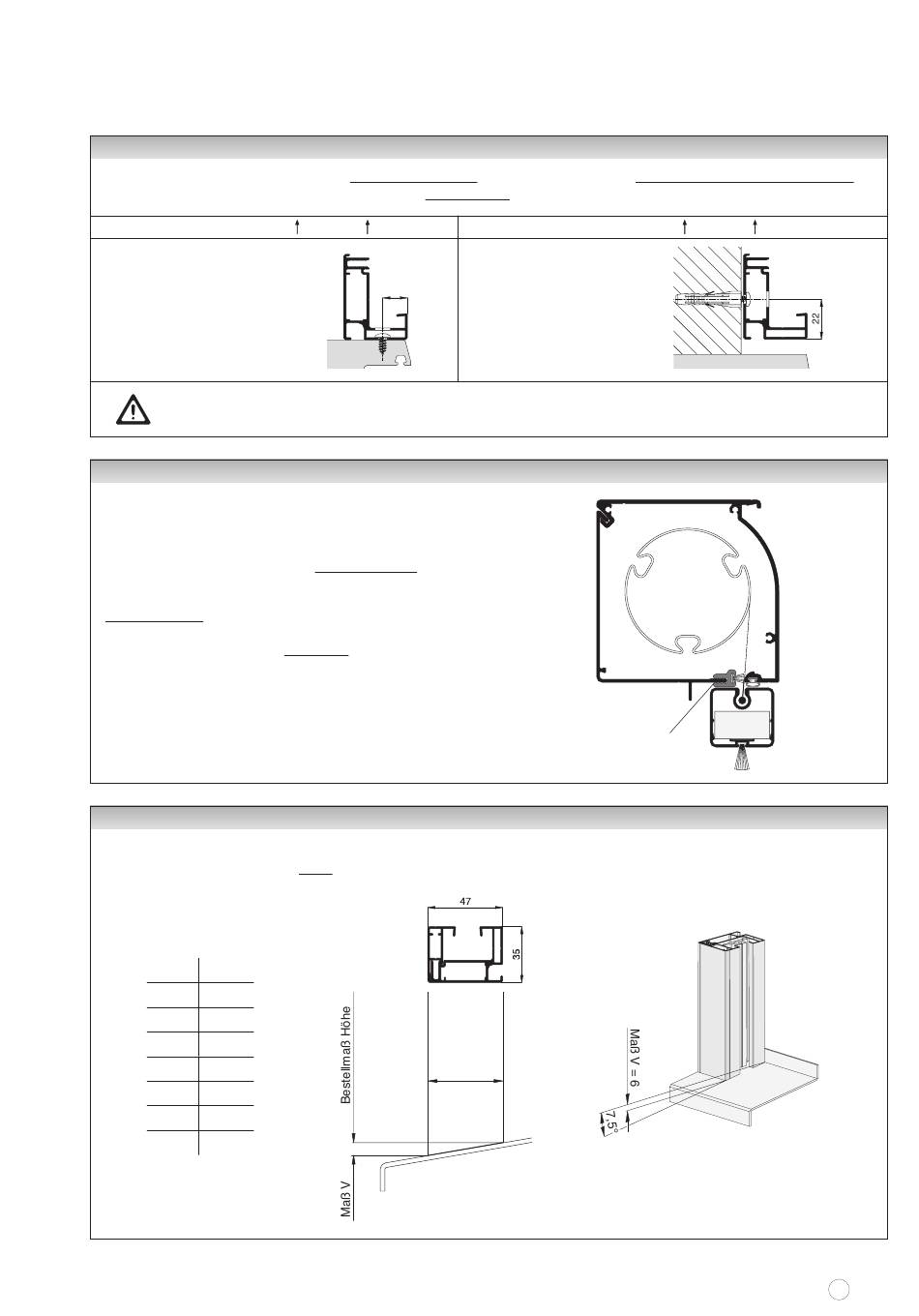

Neher ER2 Bedienungsanleitung Seite 9

Zusatzausstattungen ER2/21
2. Montagebohrungen
Im Standard wird die seitliche Führungsschiene ohne Montagebohrungen ausgeliefert. Auf Wunsch sind Montagebohrungen von vorne oder seitlich
möglich (bei Bestellung angeben). Dabei wird das angegebene Montagematerial mitgeliefert.
Montagebohrung von vorne
10 44 04
RK 4,2 x 13 mm (15 03 42.13.TX)
Es muss beim Aufmaß geprüft werden, ob sich das Montagematerial für den jeweiligen Einbaufall eignet.
3. Spaltabdichtung des Rollokastens
Zwischen Kastenblende und Abrollkante befindet sich ein Spalt. Über diesen
Spalt können Insekten eindringen und sich im Inneren des Rollokastens ansiedeln
(z.B. Wespen).
Dieser Spalt kann auf Wunsch mit einem Spaltdichtungsprofil abgedichtet werden.
Die im Spaltdichtungsprofil enthaltene Bürstendichtung hat zusätzlich eine
Reinigungsfunktion des Gewebes.
Die Spaltabdichtung kann jederzeit nachgerüstet werden.
4. Führungsschienenanpassung unten
Die Führungsschiene kann bei schrägem Boden
auf Wunsch mit einem Schrägschnitt (Maß V)
bestellt werden.
Maß V Winkel
2
ca. 2,5°
3
ca. 3,5°
4 ca. 5°
5
ca. 6°
6 ca. 7,5°
7
ca. 8,5°
8 ca. 9,5°
Neher Insektenschutz 10/2020
Technische Änderungen vorbehalten
Montagebohrung seitlich
Ansicht innen
10 44 04
RK 3,9 x 38 mm
14
(15 03 39.38.TX)
Universalfunktionsdübel
(15 50 06.35)
Führungsschiene
47
Ansicht innen
Spaltabdichtung
14
9
Elektrorollos ER2
