Neher ER2 Bedienungsanleitung
Elektrorollo mit solarmodul für 12 v motoren
Vorschau ausblenden
Andere Handbücher für ER2:
- Bedienungsanleitung (13 Seiten) ,
- Bedienungsanleitung (40 Seiten) ,
- Bedienungsanleitung (12 Seiten)
Verwandte Anleitungen für Neher ER2
Inhaltszusammenfassung für Neher ER2

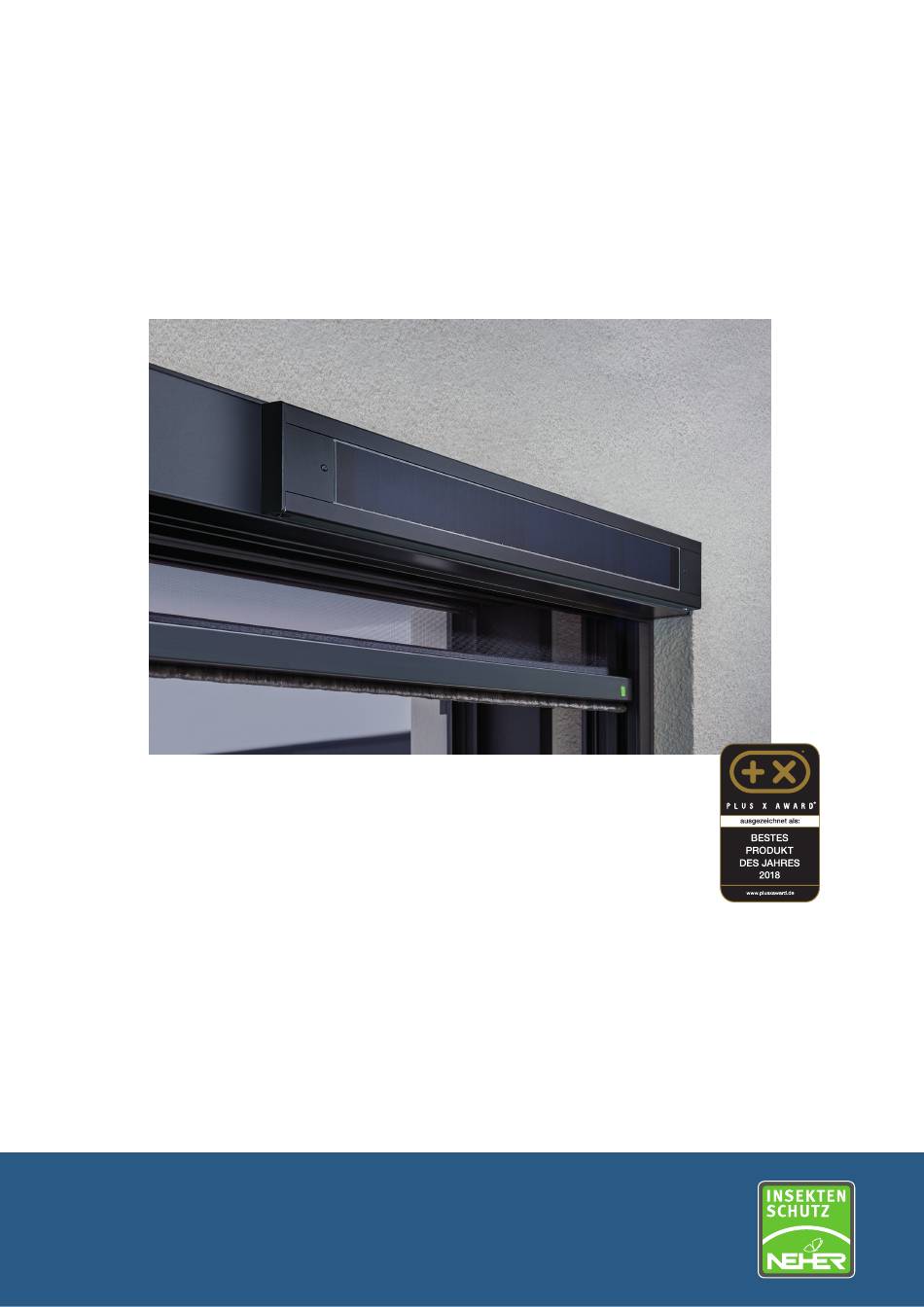

- Seite 1 Einfach besser leben. Mit Neher Insektenschutz. Elektrorollo ER2 mit Solarmodul für 12 V Motoren Die Nr. 1 im Insektenschutz.
- Seite 2 Bestes Produkt des Jahres 2018 wurde das Elektrorollo ER2 im Produktbereich der Bauelemente zum besten Produkt des Jahres gewählt Zusätzlich wurde es in folgenden Kategorien ausgezeichnet: Beim Elektrorollo ER2/21 mit Solarmodul kann auf Wunsch das mehrfach ausgezeichnete Transpatec-Gewebe eingesetzt werden.
-
Seite 3: Inhaltsverzeichnis Elektrorollo Mit Solarmodul Für Fenster Und Türen
Fenster und Türen Da das Elektrorollo mit Solarmodul an Holz-Alu- oder an Kunststoff-Alu-Fenster/-Türen im Wesentlichen den Einbausituationen an Kunststofffenster/-türen entspricht, werden diese bei den Empfehlungen nicht extra aufgeführt. ER2 mit Solarmodul Elektrorollo Serie Kastengröße 100 mm, Geweberückhalt mit Zip-Technologie ER2/21 für Holz-, Aluminium- und Kunststofffenster/-türen... -
Seite 4: Elektrorollo Er2/21 Mit Solarmodul
Zum Nachweis haben wir mit verschiedenen Größen und Geweben ausführliche Belastungstests im Windkanal durchgeführt. Rahmenaufbau Für das Elektrorollo ER2 mit Solarmodul haben wir im Standard eine Kastenblende, die im Revisionsfall nach vorne aufgeklappt werden kann. Des Weiteren kann der der Kasten unabhängig von den seitlichen Führungsschienen über spezielle Montageplatten montiert werden. - Seite 5 Mit der Elektrorolloserie ER1 steht zusätzlich ein Elektrorollo mit einem starker Windbelastung 70 mm tiefen Kastenprofil zur Verfügung. verhindert. Weitere Informationen erhalten Sie bei Ihrem Produzenten oder in der Neher-App Dabei beträgt die Ansichtsbreite der seitlichen Führungsschiene lediglich 35 mm. Neher Insektenschutz 10/2020 Elektrorollos Technische Änderungen vorbehalten...
-
Seite 6: Elektrorollo Mit Solarmodul
Variante Vertikalschnitt M 1:4 Von außen gesehen rechts an der Kastenblende ER 2/21 Preisgestaltung Elektrorollos ER2 Preisliste 2 Seite 13 Bestellmaße Breite = lichte Breite Mauerleibung - 2 mm Höhe = Bodenauflage bis Lichte Sturz - 3 mm (- 7 mm... - Seite 7 Bediensystem ER2/21 für funkgesteuerten Motor 12 V (DC) Haupteinsatz im Nachrüstbereich Das folgende Bediensystem ist eine Möglichkeit, wie ein Elektrorollo ER2 beim Einsatz von funkgesteuerten Motoren 12 V ohne zusätzliche Verkabelung bedient werden kann. Allgemein Bei funkgesteuerten Motoren 12 V wird der Motor unabhängig von den Bediengeräten durch ein Solarmodul mit integriertem Akku mit Strom versorgt.
- Seite 8 Zusatzausstattungen ER2/21 1. Bediengeräte (für 12 V Motoren) 1-Kanal-Funkhandsender (868 MHz) *** Im Standard enthalten *** Artikel-Nr.: 22 44 72 Ausführung: 868 MHz (12 V) in Farbe weiß Wandhalter (Aufputz) Ein Wandhalter zum Einhängen des Funkhandsenders wird mitgeliefert. Der Funkhandsender kann auch im eingehängten Zustand bedient werden.
- Seite 9 Zusatzausstattungen ER2/21 2. Montagebohrungen Im Standard wird die seitliche Führungsschiene ohne Montagebohrungen ausgeliefert. Auf Wunsch sind Montagebohrungen von vorne oder seitlich möglich (bei Bestellung angeben). Dabei wird das angegebene Montagematerial mitgeliefert. Montagebohrung von vorne Montagebohrung seitlich Ansicht innen Ansicht innen...
- Seite 10 Zusatzausstattungen ER2/21 5. Akku Der Akku ist im Lieferumfang des Solarmoduls enthalten. Akku • Auf Wunsch kann zusätzlich ein 2. Akku in das Solarmodul integriert werden. Damit erhöht sich die gesamte Akkuleistung um ca. 100% Empfehlung: Einen 2. Akku empfehlen wir bei einem Solarmodul ohne direkte Sonneneinstrahlung.
- Seite 11 Zusatzausstattungen ER2/21 8. Rollokastenbefestigung Rollokastenbreite bis 2000 mm Bis zu einer Breite von 2000 mm ist keine Befestigung des Rollokastens notwendig (selbsttragend auf den Führungsschienen). Rollokastenbreite größer 2000 mm Hier ist eine Befestigung des Rollokastens notwendig. Montageplatten: Bei der Befestigung mit Montageplatten (Farbe: silbergrau eloxiert E6/EV1) wird der Rollokasten ab Werk mit entsprechenden Verschraubungsschlitzen versehen.
- Seite 12 Zusatzausstattungen ER2/21 9. Bürstendichtungen (siehe auch Register Montagehilfsmittel) Um Unebenheiten oder Versätze bei der Elektrorollomontage auszugleichen, bietet das Neher-System verschiedene Bürstenlängen an. Die angegebene Bürstenlänge (L) beschreibt die Gesamthöhe der Bürste inkl. Bürstenfuß in mm. Durch das Einschieben der Bürste in den Bürstenkanal ist die sichtbare Bürstenhöhe um ca. 2,5 mm geringer.
-
Seite 13: Bestellbeispiel Für Elektrorollo Er2
Bestellbeispiel für Elektrorollo ER2/21 Sollten Sie nicht über die Neher-App verfügen, dann füllen Sie bitte das nebenstehende Kopiervorlage Bestellformular nach dem unten angegebenen Bestellbeispiel aus (Mustereintrag). Bestellformular Elektrorollo ER2/21 mit Solarmodul Seite___von___ Anfrage Bestellung 10/2020 Rechnungsempfänger: Versandadresse: Herr (Kalenderwoche) Müller & Mustermann Hans Maier Liefertermin gewünscht... - Seite 14 Bestellformular Elektrorollo ER2/21 mit Solarmodul Seite___von___ Anfrage Bestellung 10/2020 Rechnungsempfänger: Versandadresse: Liefertermin gewünscht Kommission Ort / Datum Unterschrift Ansprechpartner: Tel.: -DW Bestelldaten Pos.___ Pos.___ Pos.___ Variante ER2/21 ER2/21 ER2/21 Einbauort Menge Bestellmaß Breite in mm Bestellmaß Höhe in mm Farbe evtl.
- Seite 15 Vertrieb INSEKTEN SCHUTZ Die Nr. 1 im Insektenschutz.
