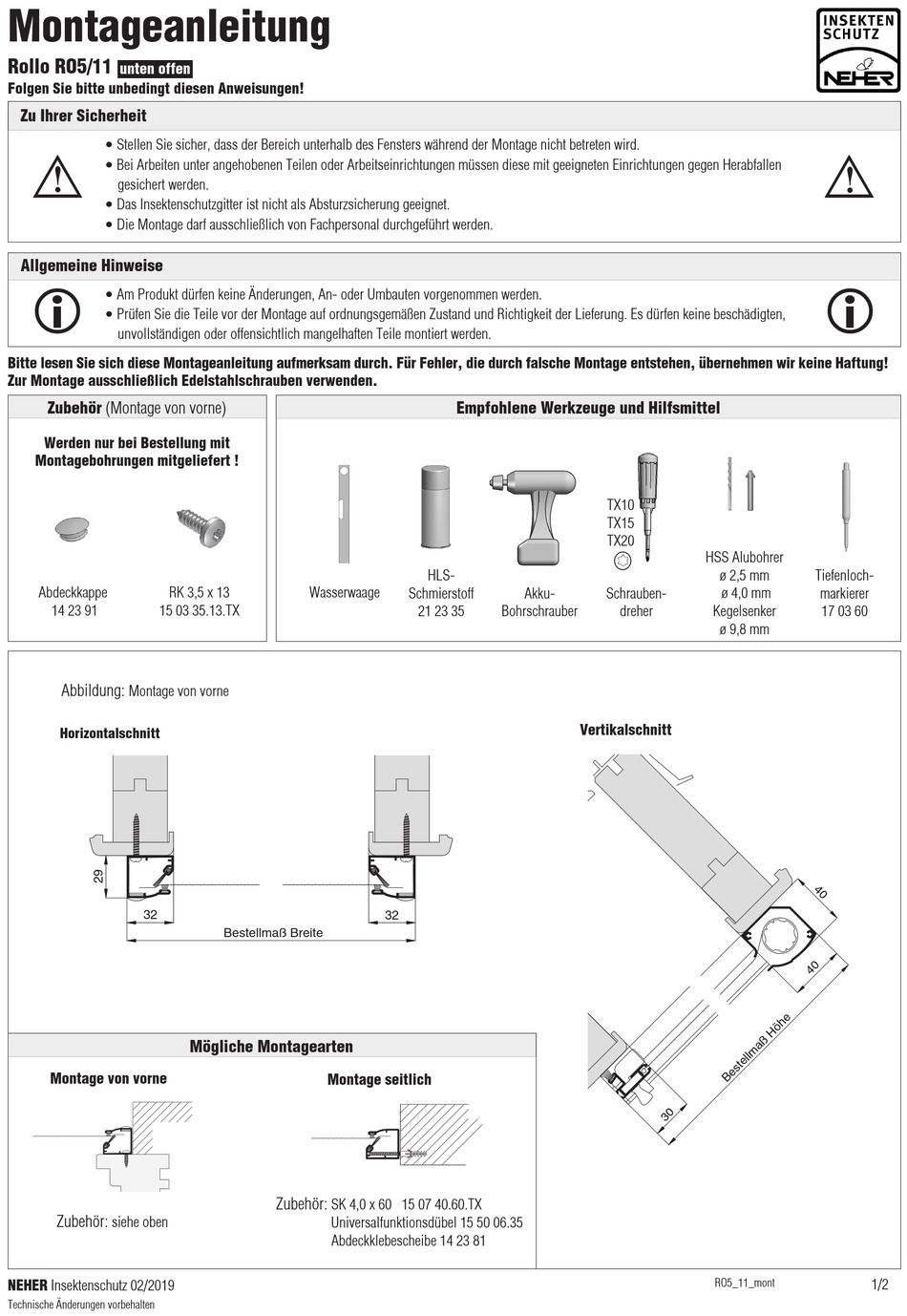

Montageanleitung
Rollo RO5/11
unten offen
Folgen Sie bitte unbedingt diesen Anweisungen!
Zu Ihrer Sicherheit
• Stellen Sie sicher, dass der Bereich unterhalb des Fensters während der Montage nicht betreten wird.
�
• Bei Arbeiten unter angehobenen Teilen oder Arbeitseinrichtungen müssen diese mit geeigneten Einrichtungen gegen Herabfallen
gesichert werden.
• Das Insektenschutzgitter ist nicht als Absturzsicherung geeignet.
• Die Montage darf ausschließlich von Fachpersonal durchgeführt werden.
Allgemeine Hinweise
• Am Produkt dürfen keine Änderungen, An- oder Umbauten vorgenommen werden.
• Prüfen Sie die Teile vor der Montage auf ordnungsgemäßen Zustand und Richtigkeit der Lieferung. Es dürfen keine beschädigten,
unvollständigen oder offensichtlich mangelhaften Teile montiert werden.
Rollo
Bitte lesen Sie sich diese Montageanleitung aufmerksam durch. Für Fehler, die durch falsche Montage entstehen, übernehmen wir keine Haftung!
Zur Montage ausschließlich Edelstahlschrauben verwenden.
Rollo
unten offen
Zubehör (Montage von vorne)
Montagebohrungen siehe Zusatzausstattungen RO5
Werden nur bei Bestellung mit
Montagebohrungen mitgeliefert !
Variante
RO5/11
Preisgestaltung
Rollos für Fenster und Türen 1,2 x Preisliste 1
Abdeckkappe
RK 3,5 x 13
Rollo
14 23 91
15 03 35.13.TX
Bestellmaße
Breite
= lichte Breite Innenfutter
Höhe
= lichte Höhe Innenfutter
Rollo
unten offen
Abbildung:
Montagebohrungen siehe Zusatzausstattungen RO5
Montage von vorne
Horizontalschnitt
Variante
RO5/11
Preisgestaltung
Rollos für Fenster und Türen 1,2 x Preisliste 1
Bestellmaße
Breite
= lichte Breite Innenfutter
32
Höhe
= lichte Höhe Innenfutter
Horizontalschnitt
Worauf Sie unbedingt achten sollten
Einbausituation prüfen
Montage von vorne
Zubehör:
siehe oben
Worauf Sie unbedingt achten sollten
NEHER Insektenschutz 02/2019
Einbausituation prüfen
Technische Änderungen vorbehalten
Auf Wunsch Rollo mit zusätzlichem Rastpunkt in
den seitlichen Führungsschienen (Zusatzausstattungen
RO5).
Wasserwaage
Auf Wunsch Rollo mit zusätzlichem Rastpunkt in
den seitlichen Führungsschienen (Zusatzausstattungen
RO5).
Bestellmaß Breite
alternativ
Mögliche Montagearten
Montage seitlich
32
Bestellmaß Breite
Zubehör:
SK 4,0 x 60 15 07 40.60.TX
Universalfunktionsdübel 15 50 06.35
Abdeckklebescheibe 14 23 81
Empfohlene Werkzeuge und Hilfsmittel
Vertikalschnitt
Seite 10
HLS-
Schmierstoff
Akku-
21 23 35
Bohrschrauber
+ 64 mm
+ 70 mm
M 1:3
Seite 10
+ 64 mm
32
+ 70 mm
M 1:3
32
alternativ
TX10
TX15
TX20
HSS Alubohrer
ø 2,5 mm
Schrauben-
ø 4,0 mm
Kegelsenker
dreher
ø 9,8 mm
Vertikalschnitt
Vertikalschnitt
RO5_11_mont
�
M 1:3
Tiefenloch-
markierer
17 03 60
M 1:3
1/2
