Ingenico IPP480 Installationsanleitung Seite 2

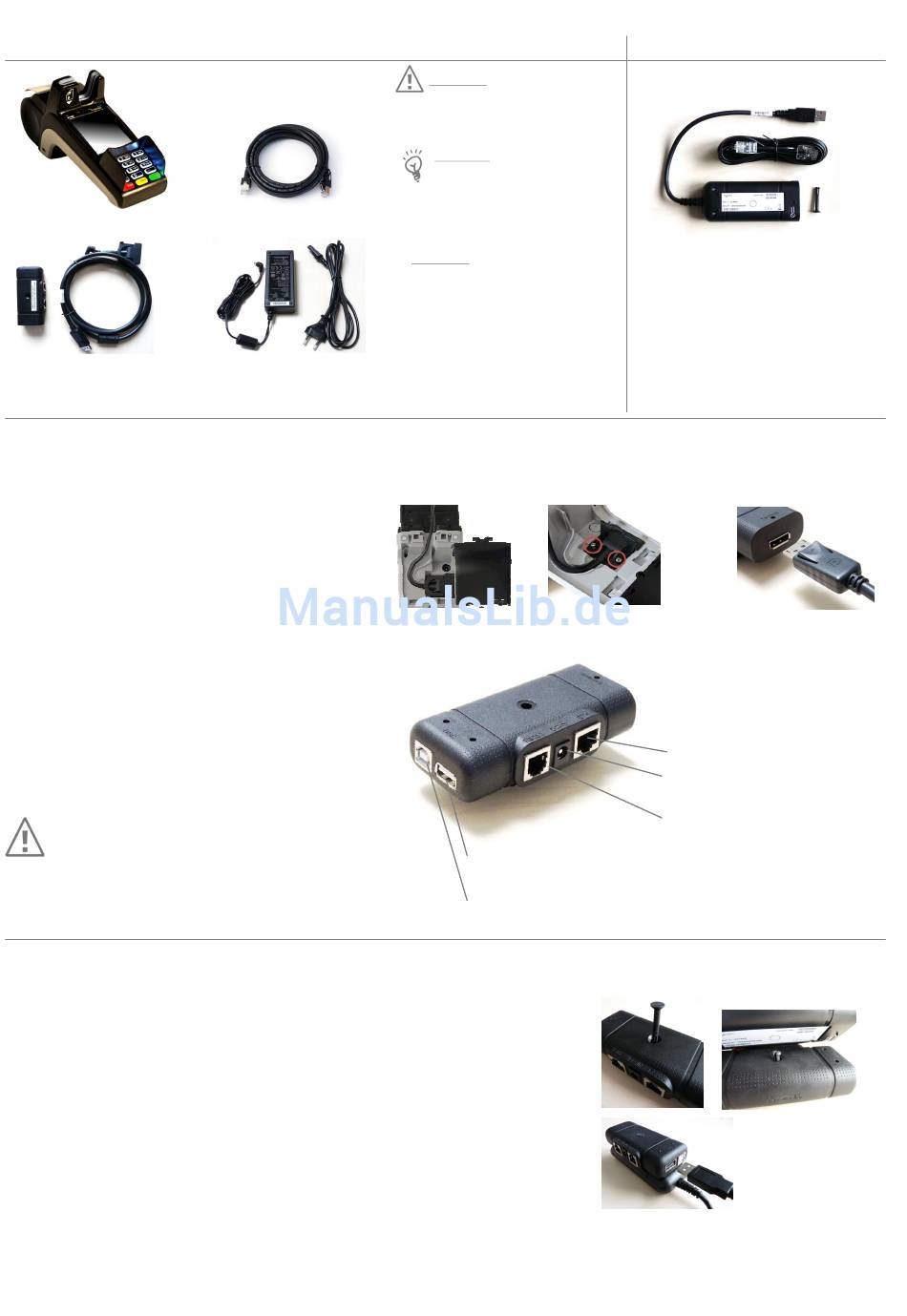

Lieferumfang
iPP480 Countertop
Anschlussbox VBox und
Kabel sowie 3 Schrauben
Anschluss und Installation
Der Anschluss der Strom- und Kommunikationskabel erfolgt ausschließlich über die Anschlussbox VBox. Das Führen mehrerer
Kabel auf den Kassentisch enfällt somit.
Verbinden von Terminal und VBox
(Siehe Abbildungen rechts)
1. Öffnen Sie die größere Abdeckklappe auf
der Rückseite des Terminals.
2. Stecken Sie die beiden Stecker in die
vorgesehenen Buchsen und sichern sie den
Kommunikationsstecker
beigelegten Schrauben.
3. Führen Sie das Kabel durch den Kanal und
schließen Sie die Abdeckklappe. Diese kann
bei Bedarf mit der dritten Schraube
gesichert werden.
4. Stecken Sie das Kabel an die vorgesehene
Buchse an der Stirnseite der VBox.
5. Die VBox sollte mit dem beigelegten
Kabelbinder oder einer Schraube an einer
geeigneten, für
erreichbaren Stelle fixiert werden.
6. Belegen Sie die Anschlüsse der VBox.
Achtung: Die Stromversorgung darf erst
nach Abschluss aller Installationsarbeiten
hergestellt werden.
Option Modem oder ISDN
Zum Betrieb des iPP480 an einem Telefon- oder ISDN-Anschluss können Sie jeweils ein entsprechendes Kit erhalten. Beide sind
ähnlich aufgebaut.
1. Verwenden Sie den beigefügten Verbindungsclip zum Verbinden der beiden
Boxen
2. Stecken Sie den Clip durch die VBox und drücken Sie diesen dann in die dafür
vorgesehene, durch einen Kreis auf dem Label gekennzeichnete Öffnung an der
Modem/ISDN Box. Stechen Sie das Label vorher an der Kennzeichnung ein.
3. Der USB-Stecker wird mit der entsprechenden Buchse verbunden.
4. Das ISDN/Telefonkabel wird mit der Kommunikationsbox sowie mit dem
ISDN/Telefonanschluss verbunden.
Copyright © 2014 Ingenico
Ethernet-Kabel
Netzteil und Netzkabel
mit den
Wartungszwecke
20141008 IA_iPP480_CT_DIV2268.doc
Achtung: Verwenden Sie
kein ein anderes Netzteil
als das Original
Herstellers.
Hinweis: Bewahren Sie den
Originalkarton bitte auf, da
dieser immer für
Transport des Terminals
benutzt werden sollte.
Achtung: Wird das Terminal an
einem analogen Telefon-
anschluss betrieben, ist aus-
schließlich das im Lieferumfang
enthaltene Originalkabel
verwenden.
1. 2. 3. Detail ‚Schrauben' zu 2
Anschlüsse der VBox
USB A – Für optionale Modem/ISDNBox
USB B – Für USB-Kassenschnittstelle (Auf Anfrage)
Optionales Zubehör
des
den
ISDN-Box mit ISDN-Kabel
oder
Modem-Box mit TAE-Kabel
zu
RS232 - Kassenkabel
4.
ETH - Ethernet-Anschluss
DC – Stromversorgung,Netzteil
RS232 - Anschluss für Kasse
2 / 4
