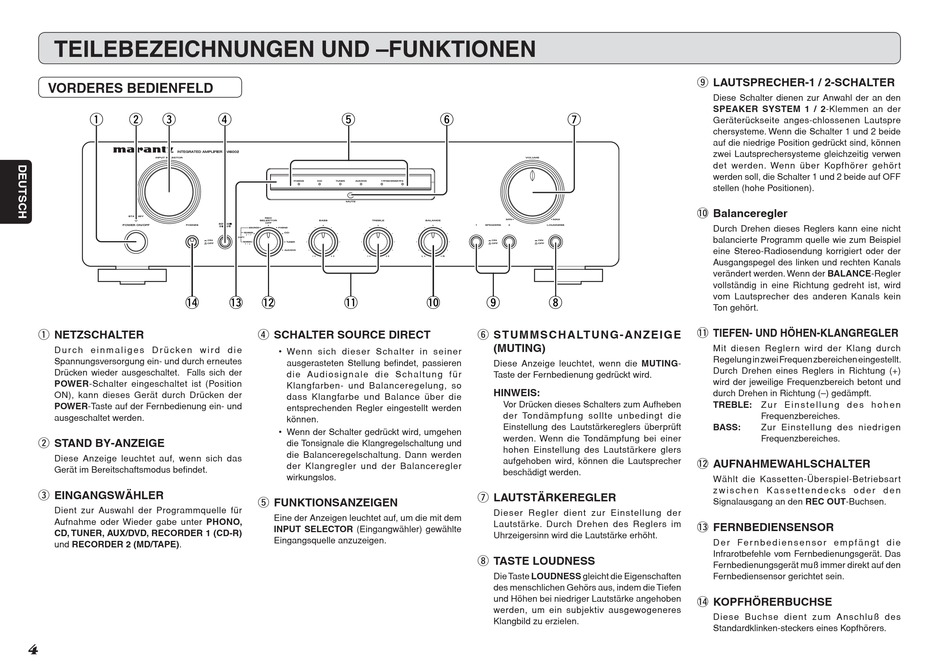

TEILEBEZEICHNUNGEN UND –FUNKTIONEN
VORDERES BEDIENFELD
q
w
e
!4
q NETZSCHALTER
D u r c h e i n m a l i g e s D r ü c k e n w i r d d i e
Spannungsversorgung ein- und durch erneutes
Drücken wieder ausgeschaltet. Falls sich der
POWER-Schalter eingeschaltet ist (Position
ON), kann dieses Gerät durch Drücken der
POWER-Taste auf der Fernbedienung ein- und
ausgeschaltet werden.
w STAND BY-ANZEIGE
Diese Anzeige leuchtet auf, wenn sich das
Gerät im Bereitschaftsmodus befindet.
e EINGANGSWÄHLER
Dient zur Auswahl der Programmquelle für
Aufnahme oder Wieder gabe unter PHONO,
CD, TUNER, AUX/DVD, RECORDER 1 (CD-R)
und RECORDER 2 (MD/TAPE).
4
r
t
!3
!2
!1
r SCHALTER SOURCE DIRECT
• Wenn sich dieser Schalter in seiner
ausgerasteten Stellung befindet, passieren
d i e Au d i o s i g n a l e d i e S c h a l t u n g f ü r
Klangfarben- und Balanceregelung, so
dass Klangfarbe und Balance über die
entsprechenden Regler eingestellt werden
können.
• Wenn der Schalter gedrückt wird, umgehen
die Tonsignale die Klangregelschaltung und
die Balanceregelschaltung. Dann werden
der Klangregler und der Balanceregler
wirkungslos.
t FUNKTIONSANZEIGEN
Eine der Anzeigen leuchtet auf, um die mit dem
INPUT SELECTOR (Eingangwähler) gewählte
Eingangsquelle anzuzeigen.
y
u
!0
o
i
y STUMMSCHALTUNG-ANZEIGE
(MUTING)
Diese Anzeige leuchtet, wenn die MUTING-
Taste der Fernbedienung gedrückt wird.
HINWEIS:
Vor Drücken dieses Schalters zum Aufheben
der Tondämpfung sollte unbedingt die
Einstellung des Lautstärkereglers überprüft
werden. Wenn die Tondämpfung bei einer
hohen Einstellung des Lautstärkere glers
aufgehoben wird, können die Lautsprecher
beschädigt werden.
u LAUTSTÄRKEREGLER
Dieser Regler dient zur Einstellung der
Lautstärke. Durch Drehen des Reglers im
Uhrzeigersinn wird die Lautstärke erhöht.
i TASTE LOUDNESS
Die Taste LOUDNESS gleicht die Eigenschaften
des menschlichen Gehörs aus, indem die Tiefen
und Höhen bei niedriger Lautstärke angehoben
werden, um ein subjektiv ausgewogeneres
Klangbild zu erzielen.
o LAUTSPRECHER-1 / 2-SCHALTER
Diese Schalter dienen zur Anwahl der an den
SPEAKER SYSTEM 1 / 2-Klemmen an der
Geräterückseite anges-chlossenen Lautspre
chersysteme. Wenn die Schalter 1 und 2 beide
auf die niedrige Position gedrückt sind, können
zwei Lautsprechersysteme gleichzeitig verwen
det werden. Wenn über Kopfhörer gehört
werden soll, die Schalter 1 und 2 beide auf OFF
stellen (hohe Positionen).
!0 Balanceregler
Durch Drehen dieses Reglers kann eine nicht
balancierte Programm quelle wie zum Beispiel
eine Stereo-Radiosendung korrigiert oder der
Ausgangspegel des linken und rechten Kanals
verändert werden. Wenn der BALANCE-Regler
vollständig in eine Richtung gedreht ist, wird
vom Lautsprecher des anderen Kanals kein
Ton gehört.
!1 TIEFEN- UND HÖHEN-KLANGREGLER
Mit diesen Reglern wird der Klang durch
Regelung in zwei Frequen zbereichen eingestellt.
Durch Drehen eines Reglers in Richtung (+)
wird der jeweilige Frequenzbereich betont und
durch Drehen in Richtung (–) gedämpft.
TREBLE: Z u r E i n s t e l l u n g d e s h o h e n
Frequenzbereiches.
BASS:
Zur Einstellung des niedrigen
Frequenzbereiches.
!2 AUFNAHMEWAHLSCHALTER
Wählt die Kassetten-Überspiel-Betriebsart
z w i s c h e n K a s s e t t e n d e c k s o d e r d e n
Signalausgang an den REC OUT-Buchsen.
!3 FERNBEDIENSENSOR
D e r Fe r n b e d i e n s e n s o r e m p f ä n g t d i e
Infrarotbefehle vom Fernbedienungsgerät. Das
Fernbedienungsgerät muß immer direkt auf den
Fernbediensensor gerichtet sein.
!4 KOPFHÖRERBUCHSE
Diese Buchse dient zum Anschluß des
Standardklinken-steckers eines Kopfhörers.
