Optische Diagramme

Die folgenden optischen Diagramme zeigen den Durchmesser des Messflecks in Abhängigkeit von der
Messentfernung. Die Messfleckgröße bezieht sich auf 90 % der Strahlungsenergie.
Die Entfernung wird jeweils von der Vorderkante des Sensors/ CF-Linsenhalters/ Freiblasvorsatzes gemessen.

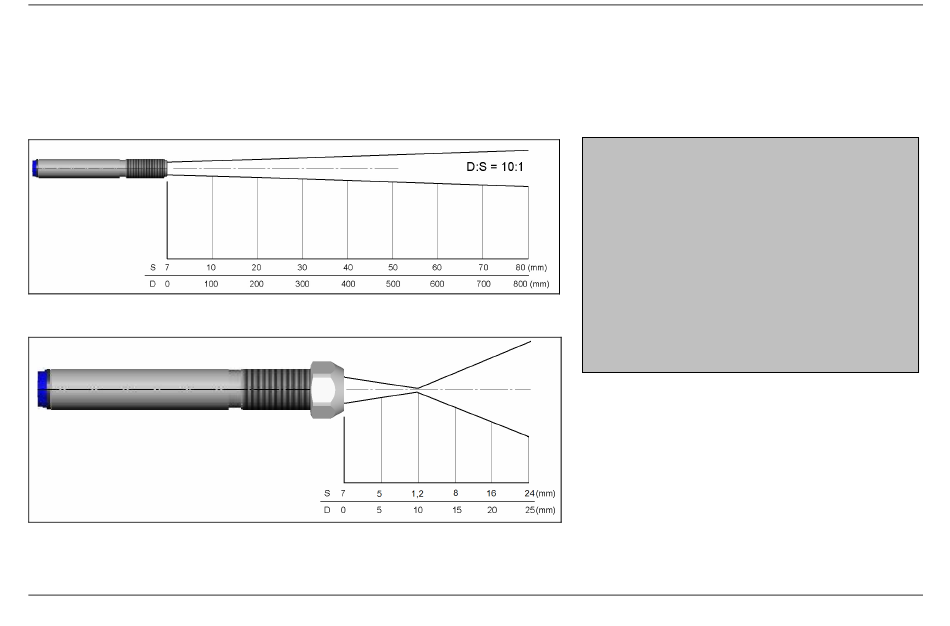

Optisches Diagramm CS (10:1)
Optisches Diagramm CS mit CF-Linse (1,2 mm@ 10 mm)
8
optris CS – D2009-04-A
Die Größe des zu messenden Objektes
und die optische Auflösung des IR-
Thermometers bestimmen den
Maximalabstand zwischen Messkopf
und Objekt.
Zur Vermeidung von Messfehlern sollte
das Messobjekt das Gesichtsfeld der
Messkopfoptik vollständig ausfüllen.
Das bedeutet, der Messfleck muss
immer mindestens gleich groß wie oder
kleiner als das Messobjekt sein.
