2.5 Optische Diagramme
•
Die Größe des zu messenden Objektes und die optische Auflösung des IR-Thermometers
bestimmen den Maximalabstand zwischen Messkopf und Objekt.
•
Zur Vermeidung von Messfehlern muss das Messobjekt das Gesichtsfeld der Messkopfoptik
vollständig ausfüllen. Das bedeutet, der Messfleck muss immer mindestens gleich groß wie
oder kleiner als das Messobjekt sein.
Die folgenden optischen Diagramme zeigen den Durchmesser des Messflecks in Abhängigkeit von der
Messentfernung. Die Messfleckgröße bezieht sich auf 90 % der Strahlungsenergie. Die Entfernung wird
jeweils von der Vorderkante des Sensors gemessen.

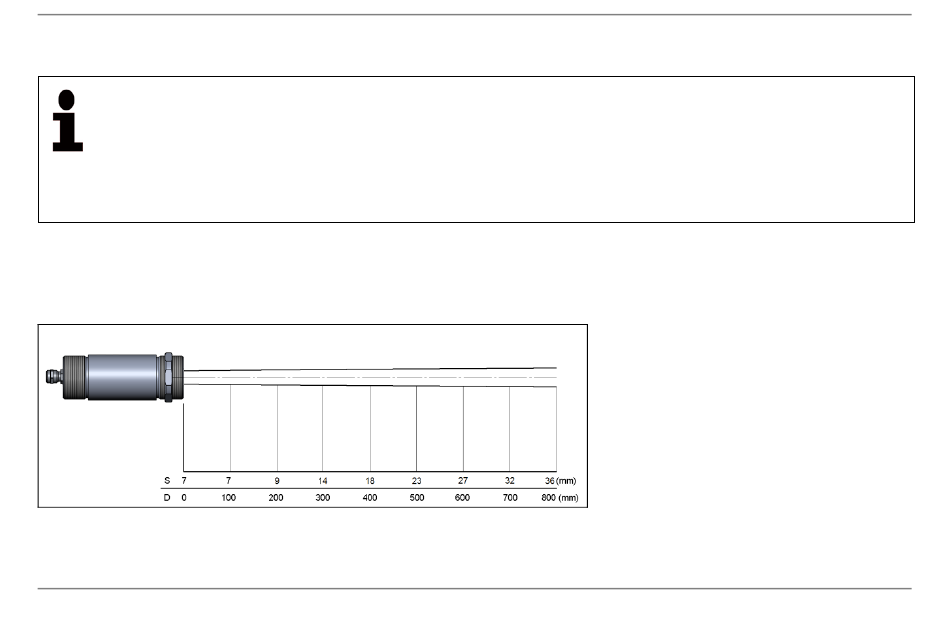

Abbildung 2: Optisches Diagramm optris CX (22:1)
optris CX – D2014-09-A
11
