Installation Requirements
Cooler Space Requirements
72㎜
156㎜
English

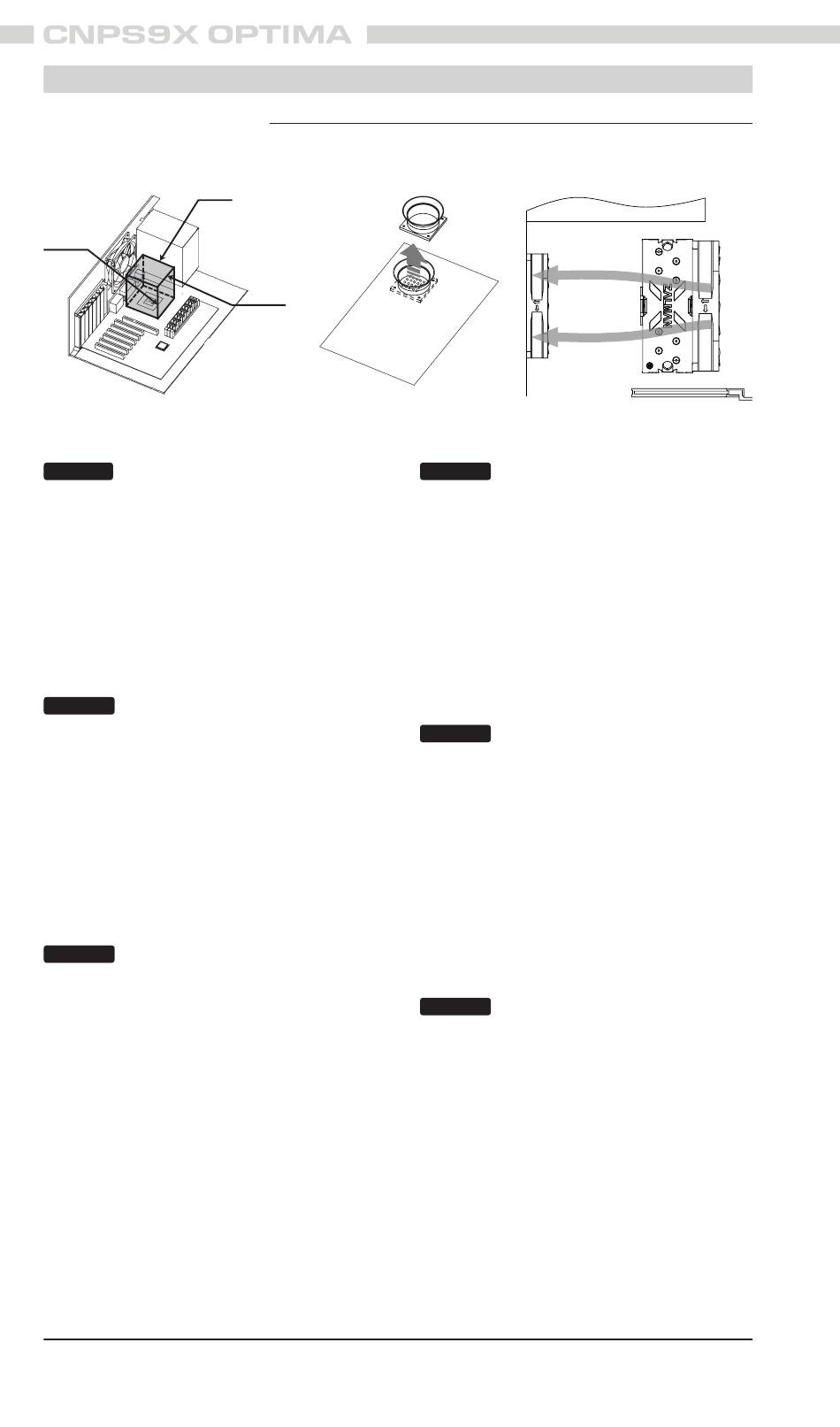

Space Requirements
The cooler's installation requires an unobstructed space of
72mm(width) 123mm(length) and 156mm(height) with the CPU as a
central reference point. Please check if components such as ODDs
and PSU protrude into the required space.
Air Guide Removal
Air guides on enclosures must be removed before the cooler's
installation since they protrude into the cooler's required space.
Cooler Orientation
As shown in the diagram below, it is recommended that the cooler
be installed so that air flows from the cooler toward the enclosure's
rear exhaust fan to be released. (* Recommended cooler orientation
may differ according to the motherboard model. )
Deutsch
Platzbedarf
Für die Montage des Kühlers ist ein freier Platz von 72 mm (Breite),
123 mm (Länge) und 156 mm (Höhe) mit der CPU als zentralem
Bezugspunkt erforderlich.Bitte überprüfen Sie, ob Komponenten wie
Brenner oder Netzteil in den erforderlichen Platz hineinragen.
Abbau von Luftleitblechen
Luftleitbleche an den Gehäusen müssen vor der Montage des
Kühlers abgebaut werden, da sie in den für den Kühler benötigen
Platz hineinragen.
Ausrichtung des Kühlers
Wie in der Abbildung unten gezeigt, wird empfohlen, dass der Kühler
so installiert wird, dass die Luft aus dem Kühler in Richtung des hinteren
Entlüftungsventilators strömt. (* Die empfohlene Kühlerausrichtung
kann je nach Motherboard-Modell abweichen. )
Pусский
Требования по объему места установки
Для установки кулера необходимо свободное пространство с ра
змерами 72 мм (ширина) х123 мм (длина) х 156 мм (высота). В ка
честве центральной опорной точки используется ЦП. Убедитесь,
что такие компоненты как оптический дисковод или блок питания
не мешают установке кулера.
Демонтаж воздуховодов
Перед установкой кулера необходимо демонтировать воздухо
воды, установленные на корпусе, поскольку они мешают устан
овке кулера.
Ориентация кулера
Рекомендуется устанавливать кулер таким образом, чтобы пот
оки воздуха направлялись от кулера к заднему вытяжному вент
илятору и выводились за пределы корпуса системы, как показа
но на следующей схеме.
(* Рекомендованная ориентация кулера может отличаться в за
висимости от модели материнской платы.)
8
123㎜
Français
Conditions d'espace nécessaires
L'installation du refroidisseur nécessite un espace non obstrué
de 72 mm (largeur), 123 mm (longueur) et 156 mm (hauteur) en
prenant l'unité centrale comme point de référence.Veuillez vérifier
si les composants tels que les graveurs de disque optique et l'UAP
dépassent de l'espace disponible.
Évacuation des conduites d'aération
Les conduites d'aération sur les boîtiers doivent être retirées avant
l'installation du refroidisseur puisqu'elles dépassent de l'espace dont
dispose le refroidisseur.
Orientation du refroidisseur
Comme montré sur le schéma, il est recommandé d'installer le
refroidisseur de façon à ce que l'air partant du refroidisseur vers le
boîtier extérieur du ventilateur arrière soit relâché. (* L'orientation du
refroidisseur recommandée peut différer selon le )
Español
Requisitos de espacio
La instalación del refrigerador requiere un espacio despejado de
72mm(ancho)123mm(Longitud) y 156mm(altura) con la CPU
como punto de referencia central.Por favor, compruebe si los
componentes como los ODD y PSU sobresalen ocupando el
espacio requerido.
Eliminación de guía de aire
Las guías de aire de la caja deben ser retiradas antes de instalar el
refrigerador, ya que sobresalen ocupando el espacio requerido para
el refrigerador.
Orientación del refrigerador
Según se muestra en el diagrama inferior, se recomienda que el
refrigerador se instale de manera que el aire fluya desde el refrigerador
hasta el ventilador trasero de la caja para que se libere. (* La
orientación recomendada para el refrigerador podría diferir según el
modelo de placa base.)
日本語
スペース要件
冷却器の設置には、CPU を中央基準点として、遮るもののない
72mm (幅)、123mm (長さ)、156mm (高さ) のスペースが必要で
す。必要なスペースに、ODD や PSU などの部品が突き出てい
ないか確認してください。
エアーガイドの取り外し
筐体の上のエアーガイドは、冷却器の必要なスペースに入って
しまうため、冷却器の設置前に取り外してください。
冷却器の向き
下図に示す通り、冷却器は、冷却器から筐体後部の排気ファン
へ向かって空気が流れ出るように設置することを推奨します。
(* 推奨する冷却器の向きはマザーボードのモデルによって異な
る場合があります。)
