Merax MS199768 Benutzerhandbuch Seite 10

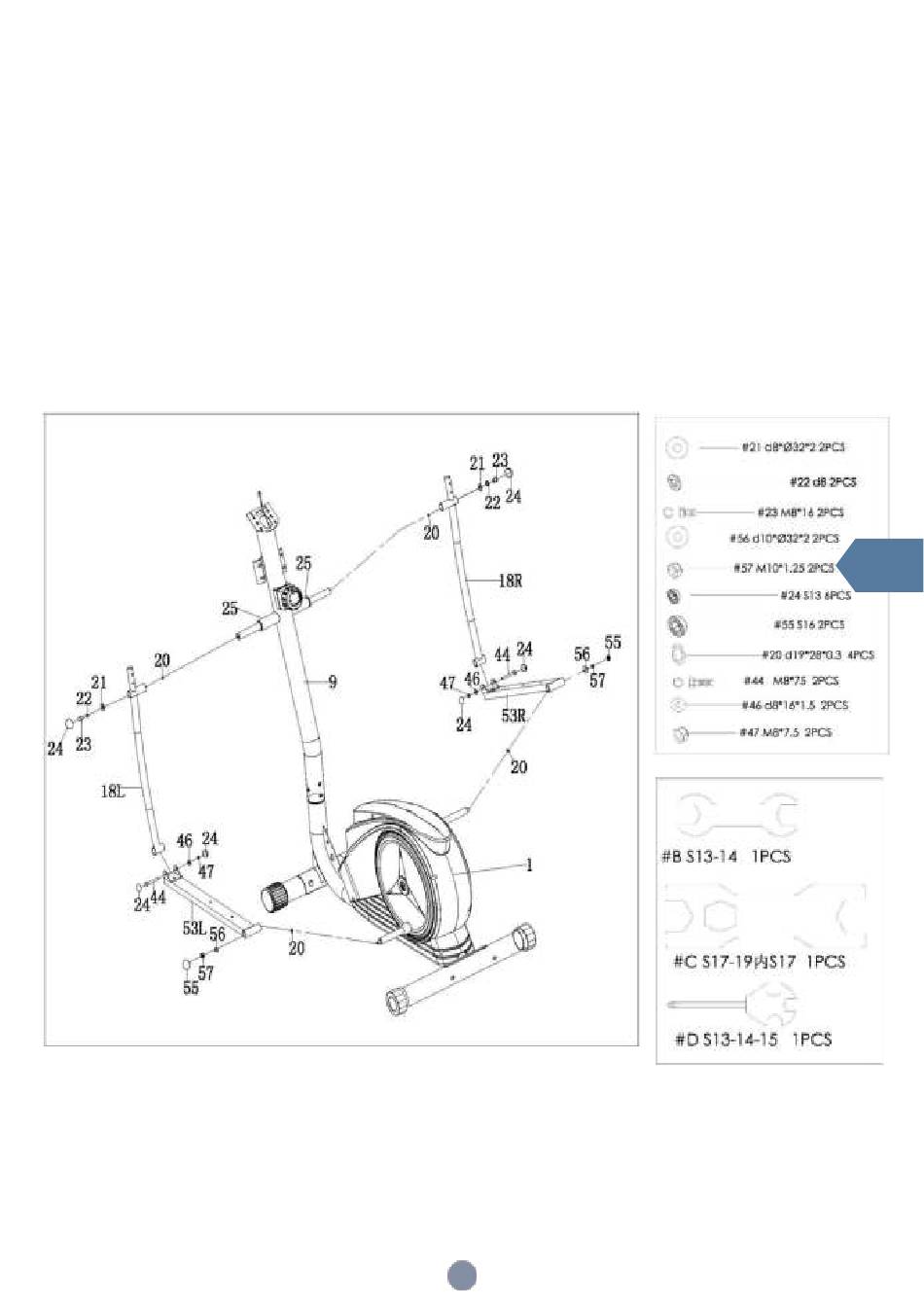

Stap 3
a. Zet de schommelstang (18L/R) vast op de pedaalbuis (53L/R) met bout (44), sluitring (34), nylon
moer (46) en nylon moer (47) en dek deze af met dop (24);
b. Zet de bus (25) vast op de voorstijl (9) met ring (20), en schroef vervolgens de zwenkstang
(18L/R) op de voorstijl (9) met bout (23), veerkussen (22), ring (21), en dek deze af met dop (24);
c. Zet de pedaalbuis (53L/R) vast op de crank van het hoofdframe (1) met ring (20), sluitring (56),
moer (57), en dek af met dop (55).
40
NL
&
