BEGA Lichtbaustein 66 658 Gebrauchsanweisung

01.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbaustein®
unten
bottom
dessous
10
110
Gebrauchsanweisung
Anwendung

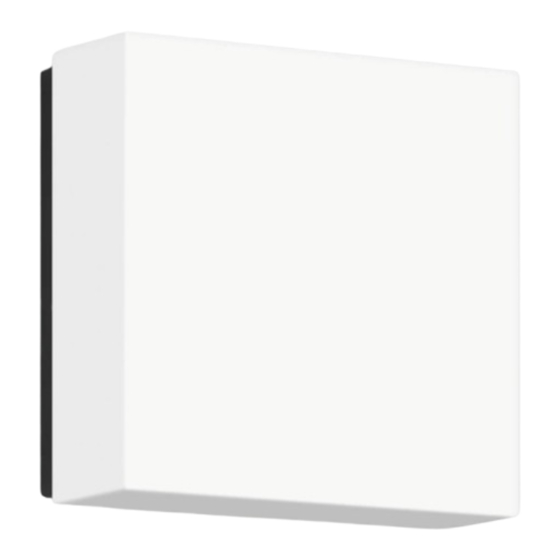

Lichtbaustein Quadrat
®
Decken- und Wandleuchte für viele
Beleuchtungsaufgaben.
Überall dort, wo eine weiche und gleich-
mäßige Lichtstärkeverteilung benötigt wird.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss
und Edelstahl
Beschichtungstechnologie BEGA Unidure
Opalglas seidenmatt
2 Befestigungsbohrungen ø 5,5 mm
Abstand 110 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm
2 vorgefertigte Leitungsdurchführungen für
aufputzverlegte Anschlussleitungen
ø 7-10,5 mm
Fassungsklemme 2,5@
Schutzleiteranschluss
Fassung E 27
Schutzklasse I
Schutzart IP 44
Schutz gegen Eindringen fester Fremdkörper
> 1 mm und Spritzwasser
Schlagfestigkeit IK02
Schutz gegen mechanische
Schläge < 0,2 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,7 kg
Leuchtmittel
Leuchte mit Schraubsockel E 27
Lampenleistung max. 60 W
mitgeliefertes Leuchtmittel
BEGA LED-Lampe 13588
LED Retrofit 8 W · 1055 lm · 3000 K
Leuchtenbetriebswirkungsgrad: 69 %
Für diese Leuchte sind weitere BEGA
LED-Leuchtmittel erhältlich:
13 584 LED 7 W · 805 lm · 3000 K
13 586 LED 7 W · 805 lm · 3000 K
dimmbar
13 590 LED 12 W · 1400 lm · 3000 K
13 592 LED 12 W · 1400 lm · 3000 K
dimmbar
Ausführliche technische und lichttechnische
Daten zu den Leuchtmitteln entnehmen Sie
bitte den Datenblättern auf unserer Website.
Ø 6
25
Instructions for use
Application
Lichtbaustein
Ceiling and wall luminaire for many lighting
tasks.
Ideal for places where a soft and uniform
lighting distribution is required.
Product description
Luminaire made of aluminium alloy
and stainless steel
BEGA Unidure
®
Opal glass satin matt
2 mounting holes ø 5.5 mm
Distance apart 110 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm
2 prefabricated cable ducts for surface
mounted mains supply cables ø 7-10,5 mm
Lampholder terminal 2.5@
Earth conductor connection
Lampholder E 27
Safety class I
Protection class IP 44
Protected against granular foreign bodies
> 1 mm and splash water
Impact strength IK02
Protection against mechanical
impacts < 0.2 joule
r – Safety mark
c – Conformity mark
Weight: 1.7 kg
Lamp
Luminaire with screw base E 27
Lamp output max. 60 W
Supplied lamp
BEGA LED lamp 13588
LED Retrofit 8 W · 1055 lm · 3000 K
Luminaire efficiency: 69%
Additional BEGA LED lamps are available for
this luminaire:
13 584 LED 7 W · 805 lm · 3000 K
13 586 LED 7 W · 805 lm · 3000 K
dimmable
13 590 LED 12 W · 1400 lm · 3000 K
13 592 LED 12 W · 1400 lm · 3000 K
dimmable
Detailed technical and lighting data for the
lamps can be found in the data sheets on our
website.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
□ 210
Square
®
coating technology
®
r
30
115
Fiche d'utilisation
Utilisation
Lichtbaustein Carré
®
Plafonnier et applique pour de nombreuses
applications d'éclairage.
Partout où l'on a besoin d'une répartition
lumineuse douce et uniforme.
Description du produit
Luminaire fabriqué en fonderie d'aluminium
et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre opale satiné mat
2 trous de fixation ø 5,5 mm
Entraxe 110 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm
2 entrées de câble pré-percées pour un
câblage apparent ø 7-10,5 mm
Borne à douille 2,5@
Mise à la terre
Douille E 27
Classe de protection I
Degré de protection IP 44
Protection contre les corps solides
> 1 mm et les projections d'eau
Résistance aux chocs mécaniques IK02
Protection contre les chocs
mécaniques < 0,2 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,7 kg
Source lumineuse
Luminaire avec culot E 27
Puissance de lampe max. 60 W
lampe fournie
lampe LED BEGA 13588
LED Retrofit 8 W · 1055 lm · 3000 K
Rendement du luminaire en service : 69 %
Pour ces luminaires, BEGA met d'autres
sources lumineuses LED à disposition :
13 584 LED 7 W · 805 lm · 3000 K
13 586 LED 7 W · 805 lm · 3000 K
pour variation
13 590 LED 12 W · 1400 lm · 3000 K
13 592 LED 12 W · 1400 lm · 3000 K
pour variation
Les données photométriques détaillées de
toutes les lampes figurent dans les descriptifs
techniques sur notre site.
66 658
IP 44
®
1 / 2
