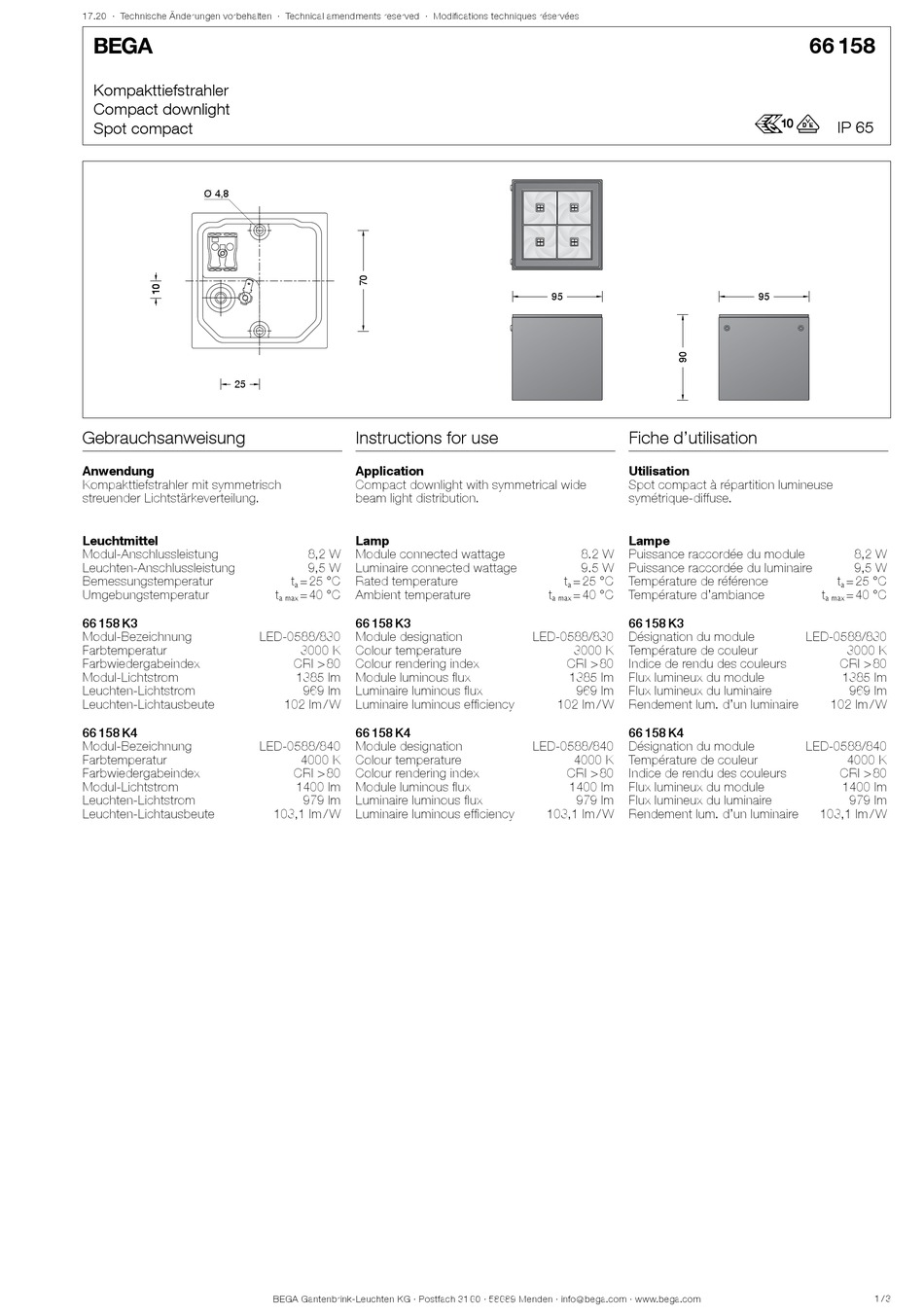

BEGA 66 158 Gebrauchsanweisung

17.20 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

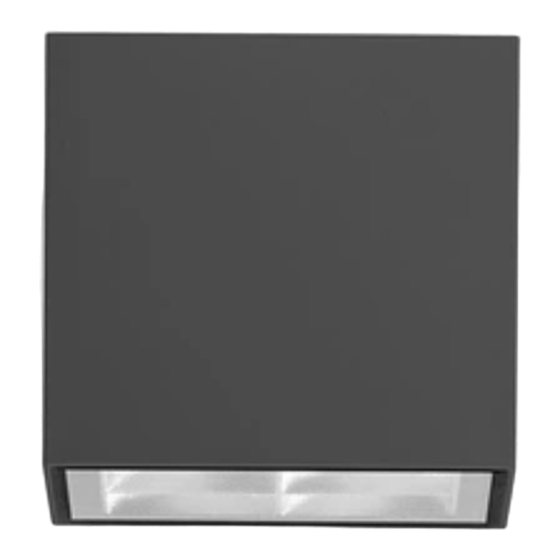

Kompakttiefstrahler
Compact downlight
Spot compact
Ø 4,8
25 25
Gebrauchsanweisung
Anwendung
Kompakttiefstrahler mit symmetrisch
streuender Lichtstärkeverteilung.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
66 158 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
66 158 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Instructions for use
Application
Compact downlight with symmetrical wide
beam light distribution.
Lamp
8,2 W Module connected wattage
9,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
66 158 K3
LED-0588/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1385 lm Module luminous flux
969 lm Luminaire luminous flux
102 lm / W Luminaire luminous efficiency
66 158 K4
LED-0588/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1400 lm Module luminous flux
979 lm Luminaire luminous flux
103,1 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
95 95
Fiche d'utilisation
Utilisation
Spot compact à répartition lumineuse
symétrique-diffuse.
Lampe
8.2 W Puissance raccordée du module
9.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
66 158 K3
LED-0588/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1385 lm Flux lumineux du module
969 lm Flux lumineux du luminaire
102 lm / W Rendement lum. d'un luminaire
66 158 K4
LED-0588/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1400 lm Flux lumineux du module
979 lm Flux lumineux du luminaire
103,1 lm / W Rendement lum. d'un luminaire
66 158
r
IP 65
95 95
8,2 W
9,5 W
t = 25 °C
a
t = 40 °C
a max
LED-0588/830
3000 K
CRI > 80
1385 lm
969 lm
102 lm / W
LED-0588/840
4000 K
CRI > 80
1400 lm
979 lm
103,1 lm / W
1 / 3
