BEGA 6614 Gebrauchsanweisung

26.13 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
Montageplatte
Mounting plate
Contre-plaque
Ø 5,3
14
40
Anwendung
Wandleuchte mit zweiseitigem Lichtaustritt.
Für Beleuchtungs- und Gestaltungsaufgaben
in der Lichtarchitektur.
Das nach unten gerichtete Licht ist für
die Beleuchtung der Wand und der davor
liegenden Flächen bestimmt.
Das nach oben gerichtete Licht ist für die
Beleuchtung der Wand und von Deckenflächen
bestimmt.
Leuchtmittel
2 Halogenlampen für Netzspannung
QT 14 · 33 W · G 9
Osram: Halopin Energy Saver 33 W
Bestellnr.: 66733 ES
Philips: EcoHalo MV Caps 28 W
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
Montageplatte mit
2 Befestigungsbohrungen ø 5,3 mm
Abstand 160 x 14 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung
bis ø 10,5 mm max. 3 x 1,5@
Steckvorrichtung
Anschlussklemme 2,5@
Schutzleiteranschluss
Fassung G 9
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Gewicht: 1,2 kg

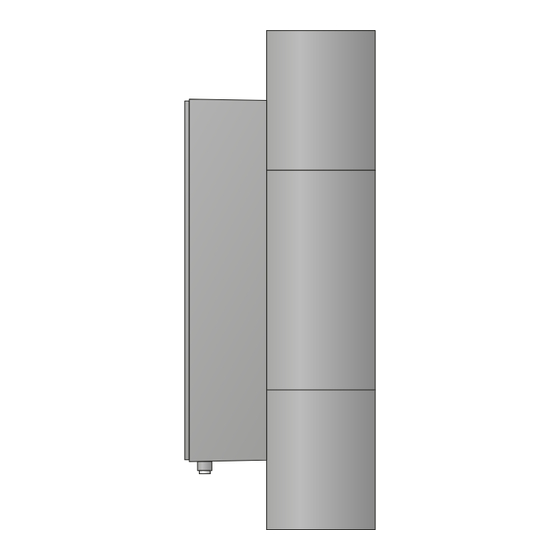

Wandleuchte
Wall luminaire
Applique
Application
Wall luminaire with two-sided light output.
For illumination and design tasks in
architecture.
The light directed downwards is intended to
illuminate the wall and the horizontal surface in
front of it.
The light directed upwards is intended to
illuminate the wall and ceiling surfaces.
Lamps
2 Tungsten-halogen lamps for mains voltage
QT 14 · 33 W · G 9
460 lm Osram: Halopin Energy Saver 33 W
Order no.: 66733 ES
340 lm Philips: EcoHalo MV Caps 28 W
Please note the lamp manufacturers' operating
instructions.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Clear safety glass
Silicone gasket
Reflector made of anodised pure aluminium
Mounting plate with 2 fixing holes ø 5.3 mm
160 x 14 mm spacing
2 cable entries for through-wiring of mains
supply cable up to ø 10.5 mm
max. 3 x 1.5@
Plug connection
Connecting terminal 2.5@
Earth conductor connection
Lampholder G 9
Safety class I
Protection class IP 65
Dust tight and protection against water jets
c – Conformity mark
Weight: 1.2 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 65
Utilisation
Applique à diffusion lumineuse bilatérale.
Pour l'éclairage décoratif et architectural.
La lumière dirigée vers le bas éclaire les murs et
les abords immédiats devant le mur.
La lumière dirigée vers le haut éclaire le mur et
le plafond.
Lampes
2 Lampes halogène pour tension réseau
QT 14 · 33 W · G 9
460 lm Osram: Halopin Energy Saver 33 W
No. de commande: 66733 ES
340 lm Philips: EcoHalo MV Caps 28 W
Veuillez respecter les instructions des fabricants
de lampes.
Description du produit
Luminaire fabriqué en fonte d'alu, aluminium et
acier inoxydable
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
Contre-plaque avec 2 trous de fixation
ø 5,3 mm
Entraxe 160 x 14 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
jusqu'à ø 10,5 mm max. 3 x 1,5@
Connecteur embrochable
Bornier 2,5@
Raccordement de mise à la terre
Douille G 9
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Poids: 1,2 kg
BEGA
6614
105
460 lm
340 lm
